Bajada del picador

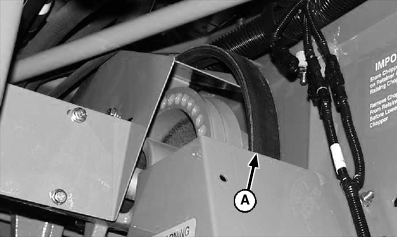

1. Quitar la correa impulsora (A) de la posición de almacenamiento.

A-Correa impulsora

AG,OUO1035,1487 -63-13JAN00-1/5

2. Desconectar el conector (A) de velocidad baja del eje de tierra (B) y conectarlo al conector del arnés de alambrado.

A-Conector de velocidad baja del eje
B-Tierra

AG,OUO1035,1487 -63-13JAN00-2/5

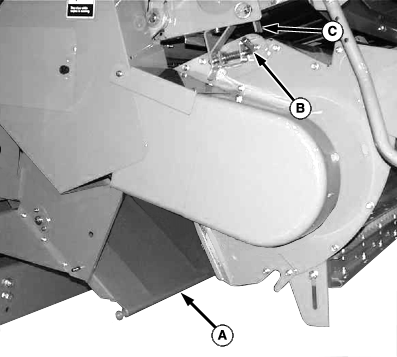

3. Colocar la puerta deflectora inferior (A) en la posición central.

4. Soltar los pasadores (B) de bloqueo de ambos lados. Tirar de los pasadores hacia atrás y girarlos hacia arriba hasta que sus manijas reposen en las escuadras de bloqueo.

A-Puerta deflectora inferior
B-Pasadores de bloqueo
C-Escuadra de bloqueo

AG,OUO1035,1487 -63-13JAN00-3/5

5. Mover el control (A) hacia abajo para bajar el picador.

A-Conmutador

AG,OUO1035,1487 -63-13JAN00-4/5

6. Colocar la correa impulsora en las poleas correspondientes a la velocidad deseada.

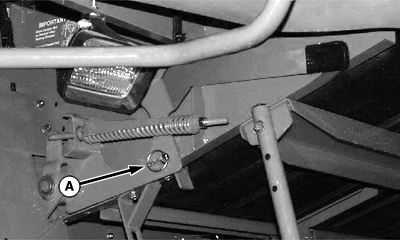

7. Quitar el pasador de traba rápida (A).

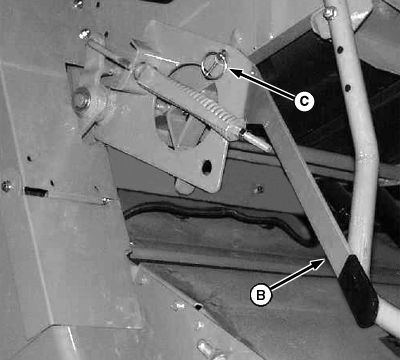

8. Tirar del brazo (B) hacia afuera y hacia abajo para tensar la correa impulsora. Fijar el brazo en el agujero (C) con el pasador de traba rápida.

A-Pasador de traba rápida
B-Brazo
C-Agujero
