Ajuste de las poleas tensoras de la correa impulsora del picador

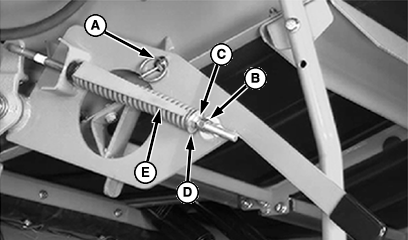

Los tensores de la correa del picador de paja están ubicados en el lado izquierdo de la cosechadora, encima del picador. El conjunto de resorte tensor debe estar en la posición de mando engranado con el pasador de traba rápida ubicado en el agujero (A). Aflojar la contratuerca (B). Apretar la tuerca (C) hasta que la arandela (D) quede alineada con el extremo del indicador (E). Apretar la contratuerca. |
|
ATENCION:
Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.
AG,OUO1035,1488 -63-13JAN00-1/1 |
