Colocación del esparcidor en posición de hileradora

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

El esparcidor puede girarse hasta 60 grados hacia arriba a la posición de hileradora para permitir la descarga del material en una hilera.

AG,OUO1035,1490 -63-13JAN00-1/4

Desconectar las mangueras (A) hidráulicas del esparcidor e instalar tapas contra polvo.

Conectar las mangueras (A) entre sí.

A-Mangueras hidráulicas

AG,OUO1035,1490 -63-13JAN00-2/4

Quitar el pasador de traba rápida (A).

Sujetar la manija (B) del conjunto sujetador y sacar el pasador (C). Bajar el conjunto sujetador.

A-Pasador de traba rápida
B-Sujeción de la manija del conjunto sujetador
C-Pasador

AG,OUO1035,1490 -63-13JAN00-3/4

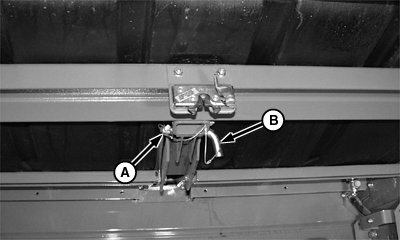

Colocar el pasador (A) nuevamente en su posición de almacenamiento y sujetarlo con el pasador de traba rápida (B).

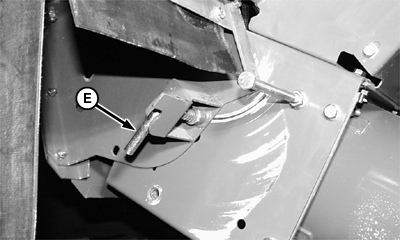

IMPORTANTE: Comprobar que el pasador (E) está completamente enganchado en el conjunto del esparcidor.

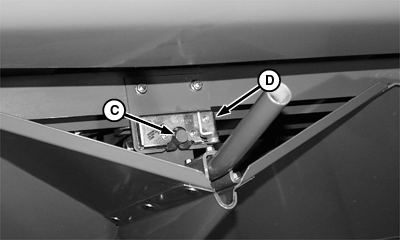

Elevar el esparcidor de paja hasta que el pasador (C) quede completamente enganchado al conjunto (D) del pestillo.

A-Pasador
B-Traba rápida
C-Pasador
D-Conjunto del pestillo
E-Pasador

AG,OUO1035,1490 -63-13JAN00-4/4
