Bajada del esparcidor

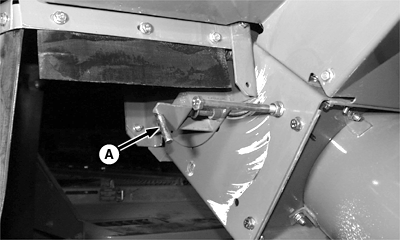

Tirar del pasador (A) hacia afuera y girarlo hacia su tope para soltar el esparcidor de su posición elevada.

A-Pasador

AG,OUO1035,1491 -63-14JAN00-1/4

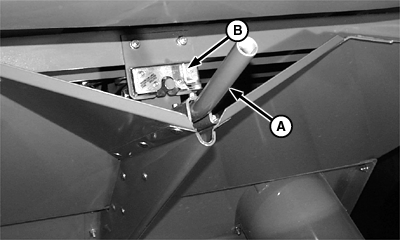

Sujetar la manija (A) del esparcidor, soltar la traba (B) y bajar el esparcidor.

A-Manija del esparcidor
B-Pestillo

AG,OUO1035,1491 -63-14JAN00-2/4

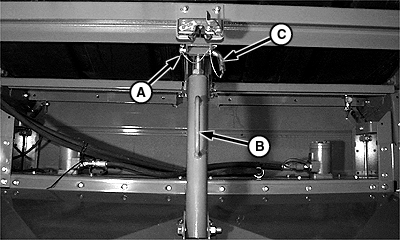

Sacar el pasador de traba rápida (A) y el pasador (C).

Tirar del conjunto (B) sujetador hacia arriba a su guía y sujetarlo con el pasador y el pasador de traba rápida.

A-Pasador de traba rápida
B-Sujeción del conjunto
C-Pasador

AG,OUO1035,1491 -63-14JAN00-3/4

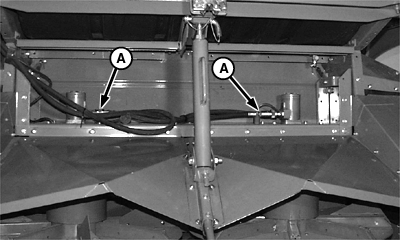

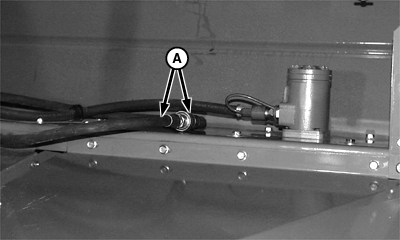

Retirar las tapas contra polvo, desconectar las mangueras (A) hidráulicas y conectarlas a los adaptadores rápidos.

A-Mangueras hidráulicas

AG,OUO1035,1491 -63-14JAN00-4/4
