Sustitución de la barra rastrilladora de la rejilla giratoria

ATENCION: Apagar el motor y sacar la llave antes de limpiar la rejilla giratoria.

Tirar la traba (A) y abrir la puerta (B) de la rejilla giratoria.

A-Pestillo
B-Puerta de la rejilla

AG,OUO1035,1534 -63-24JAN00-1/2

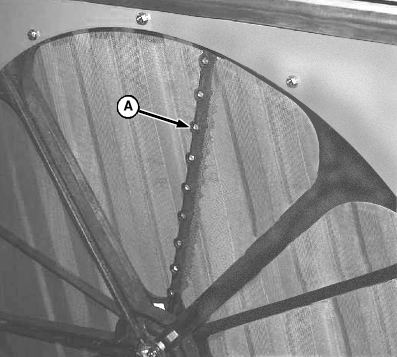

Quitar los tornillos del soporte (A) de la barra rastrilladora. Quitar la barra rastrilladora.

A-Soporte de la barra rastrilladora

AG,OUO1035,1534 -63-24JAN00-2/2
