Ajuste de separación de polea impulsora de separador de púa única

IMPORTANTE: Un espacio libre superior a 10 mm (3/8 in.) limita el movimiento de las poleas. Al hacer funcionar el mando al límite superior de la gama del mando variable se pueden producir las fallas siguientes:

Falla de la correa

Estiramiento de la correa

Falla del cojinete

Falla del eje

Un espacio libre inferior a 6 mm (1/4 in.) limita la detección del par motor. Al hacer funcionar el mando al límite inferior de la gama del mando variable se pueden producir las fallas siguientes:

Valor especificado

Si no le es posible obtener la velocidad alta cuando se trabaja en el límite superior de la gama del mando variable o si la correa patina cuando se trabaja en el límite inferior del mando variable, verificar si la separación entre las poleas impulsadas es la correcta. Mantener una separación de 8 mm (5/16 in.) entre las poleas para el mejor rendimiento.

Valor especificado

Para ajustar la separación entre poleas:

Con el separador engranado y en marcha, colocar el mando del separador de púas en la posición de velocidad lenta de modo que las poleas impulsadas en la caja de engranajes estén cerradas.

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

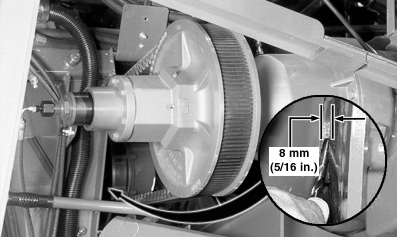

Soltar los cuatro pernos (A) que fijan la caja de engranajes.

A-Pernos
B-Perno de tracción

AG,OUO1035,1544 -63-24JAN00-1/2

Ajustar el perno de tracción (B) a la separación especificada entre las poleas impulsoras (usar una broca de taladro de 8 mm ó 5/16 in. para medir la separación).

Valor especificado

Volver a apretar los pernos (A).

AG,OUO1035,1544 -63-24JAN00-2/2
