Sustituir la correa de mando variable del separador de púa única (STS)Con el separador engranado y en marcha, colocar el mando del separador de púa sencilla en la posición de velocidad lenta de modo que las poleas impulsadas en la caja de engranajes estén cerradas.

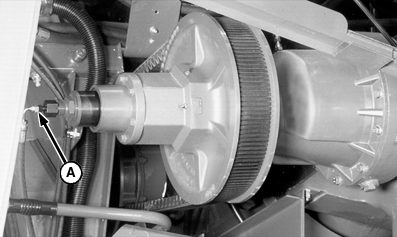

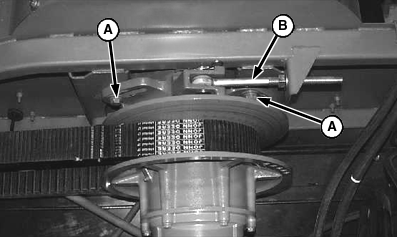

Cambiar la caja de engranajes de dos gamas al punto muerto. Desconectar primero la manguera (A) del acoplamiento hidráulico giratorio usando dos llaves de tuercas. Soltar los cuatro pernos (B) que sujetan la caja de engranajes de mando del separador de púa sencilla. Usar el perno de ajuste (C) para mover el conjunto de caja de engranajes y polea hacia la izquierda. Quitar la correa vieja e instalar una nueva. Girar las poleas a mano para asentar la correa. Ajustar la separación de la polea impulsada al valor especificado. Usar el perno (C) para mover el conjunto de caja de engranajes y polea hacia la derecha mientras se giran las poleas. Valor especificado
Apretar los pernos (B) y la tuerca interior en el perno (C). Instalar la manguera usando dos llaves de tuercas. Cambiar la caja de engranajes de dos velocidades a su gama de velocidad original. Arrancar el motor y engranar el separador. Accionar el mando variable por toda su gama de marcha varias veces. Apagar el mando del separador.
Revisar la separación de las poleas, y repetir la revisión después de algunas horas de cosechar. Ajustar según se requiera. |
|
ATENCION:
Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.
AG,OUO1035,1545 -63-24JAN00-1/1 |
