Sustituir las barras trilladoras y las púas

IMPORTANTE: El rotor del STS es un conjunto equilibrado. Las barras y púas deben sustituirse en grupos de tres para guardar el equilibrio. Se ofrecen juegos de repuesto a través del departamento de repuestos que incluyen pernos nuevos con pasta selladora LOCTITE ® 204 preaplicada. Siempre usar pernos nuevos y no volverlos a apretar después de haberlos instalado inicialmente. Las púas o barras que se suelten pueden causar daños a la máquina.

Si es necesario retirar las púas o barras por cualquier motivo que no sea para sustituirlas, marcar la posición de las púas y barras y del rotor antes de retirarlas. Instalarlas en la misma posición que se las quitó para guardar el equilibrio.

1. Retirar las rejas del separador o las secciones de cóncavo según se requiera.

LOCTITE es una marca registrada de Loctite Corp.

AG,OUO1035,1548 -63-24JAN00-1/3

2. Retirar los pernos (A) y la barra trilladora o la púa.

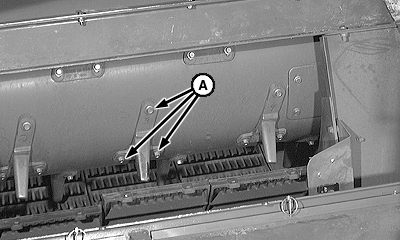

A-Pernos

AG,OUO1035,1548 -63-24JAN00-2/3

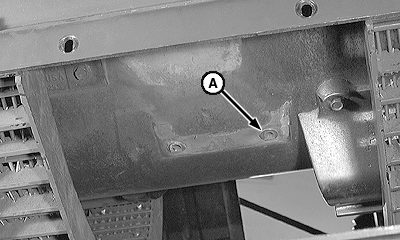

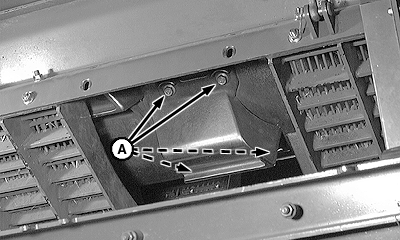

3. Inspeccionar los insertos (A) roscados RIVNUT ® . Si tiene daños, sustituir.

4. Al sustituir una barra o púa, es necesario sustituir las otras dos del mismo grupo. Ejemplo: Si es necesario sustituir la barra 2, sustituir las barras 1 y 3 también.

5. Usar la ilustración de las ubicación de las barras trilladoras y las púas del separador, en la página siguiente, para identificarlas.

Ubicación de barra trilladora:

• Grupo 1 - Barras 1,2,3
• Grupo 2 - Barras 4,5,6
• Grupo 3 - Barras 7,8,9
• Grupo 4 - Barras 10,11,12
• Grupo 5 - Barras 13,14,15

Ubicación de púas de separador:

• Grupo 1 - Púas 1,2,5
• Grupo 2 - Púas 3,4,6
• Grupo 3 - Púas 8,9,11
• Grupo 4 - Púas 7,10,12
• Grupo 5 - Púas 13,16,18
• Grupo 6 - Púas 14,15,17
• Grupo 7 - Púas 19,22,23
• Grupo 8 - Púas 20,21,24

6. Apretar los pernos según el valor especificado.

Valor especificado
