Sustitución de la correa del acelerador de alimentador

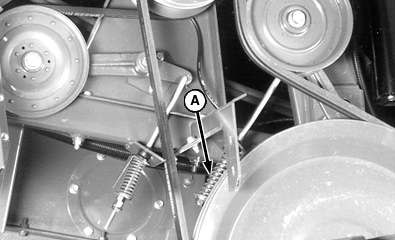

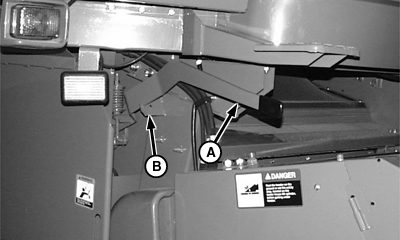

Quitar la tensión del tensor (A) de la correa del eje intermedio delantero y de la zapata, y del tensor (B) de la correa del ventilador y del sinfín transportador.

Quitar ambas correas de las poleas del contraeje para poder retirar la correa del acelerador del alimentador.

A-Tensor de la correa del eje intermedio delantero
B-Tensor de la correa del sinfín

AG,OUO1035,1552 -63-24JAN00-1/3

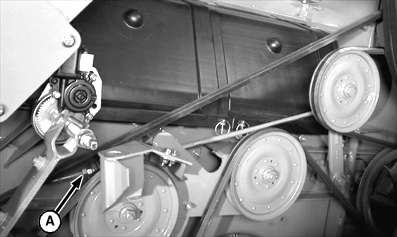

Soltar la tensión de la correa del acelerador empujando la palanca (A) hacia arriba para sacarla de la muesca de la escuadra (B).

A-Palanca
B-Escuadra

AG,OUO1035,1552 -63-24JAN00-2/3

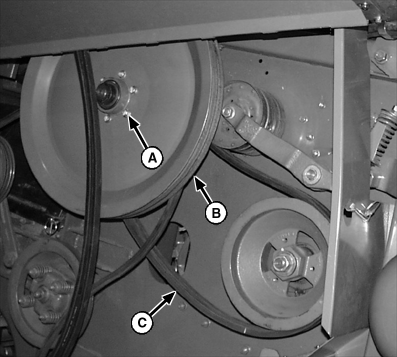

Sacar los seis pernos (A) y la polea (B).

Quitar la correa (C) del acelerador del alimentador.

Instalar una correa nueva.

Instalar la polea y sujetarla con los seis pernos.

Empujar la palanca hacia arriba para meterla en la muesca de la escuadra. Ajustar el resorte tensor de correa usando el calibrador.

Instalar la zapata, la correa del ventilador y del sinfín transportador y la correa del eje intermedio delantero. Ajustar la varilla de tensión de cada correa hasta que la arandela quede alineada con el extremo del calibrador.

A-Pernos
B-Polea
C-Correa del acelerador de alimentador

AG,OUO1035,1552 -63-24JAN00-3/3
