Sustitución de correa del batidor de descarga

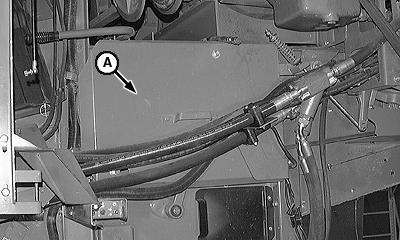

1. Quitar el escudo (A) del lado trasero izquierdo de la máquina.

A-Escudo

AG,OUO1035,1555 -63-24JAN00-1/2

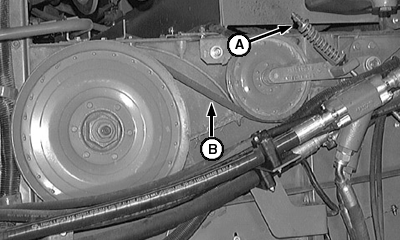

2. Aflojar el tensor (A) y quitar la correa (B).

3. Instalar una correa nueva.

4. Ajustar el resorte tensor de correa usando el calibrador.

A-Polea tensora
B-Correa

AG,OUO1035,1555 -63-24JAN00-2/2
