Sustitución de la correa de la bomba de la plataforma/molinete/correa recolectora

NOTA: No es necesario desconectar las mangueras hidráulicas para cambiar esta correa.

Quitar los escudos.

Aflojar el tensor (B).

Quitar la correa del mando variable de la plataforma de corte.

Desconectar el alambre del módulo del embrague eléctrico.

Quitar la correa (B).

1. Instalar una correa nueva. Ajustar el tensor de la correa usando el calibrador.

2. Revisar la separación de la polea variable.

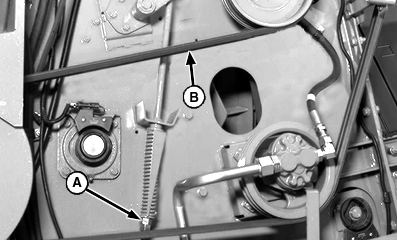

A-Polea tensora
B-Correa

AG,OUO1035,1556 -63-24JAN00-1/1
