Retirada e instalación del zarandón

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

NOTA: Si tiene picador de paja, elevar el picador. Si tiene esparcidor de paja, elevar el esparcidor y retirar los discos para hacer espacio para retirar el zarandón.

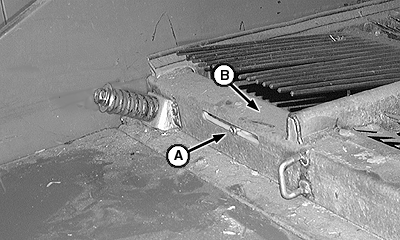

1. Aflojar el tornillo (A) de ajuste del calibrador en el elemento (B) del zarandón.

A-Tornillo de ajuste
B-Elemento del zarandón

AG,OUO1035,1561 -63-24JAN00-1/5

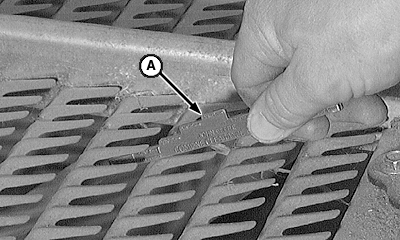

2. Deslizar el calibrador (A) de la abertura dentro del elemento del zarandón.

A-Calibrador de abertura del zarandón

AG,OUO1035,1561 -63-24JAN00-2/5

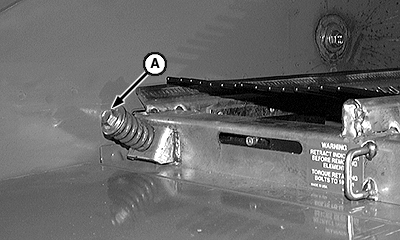

3. Quitar los pernos (A) retenedores del zarandón de ambos lados.

4. Retirar el elemento del zarandón de la parte trasera de la máquina.

5. Reparar o reemplazar según sea necesario.

6. Instalar el elemento del zarandón en la parte trasera de la máquina.

7. Quitar los pernos (A) retenedores en ambos lados.

A-Pernos retenedores del zarandón

AG,OUO1035,1561 -63-24JAN00-3/5

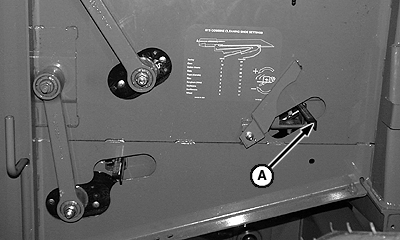

8. Deslizar el calibrador (A) de abertura a través de la hoja lateral.

Calibrar el calibrador de abertura a la dimensión correcta:

AG,OUO1035,1561 -63-24JAN00-4/5

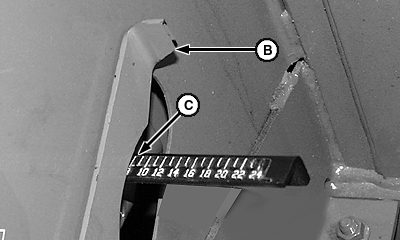

b. Cerrar el zarandón lentamente hasta que la abertura mida aproximadamente 8 mm con el calibrador (A) de espacio libre de la cosechadora.

c. Deslizar el calibrador de abertura hacia adentro o hacia afuera hasta que el mismo indique 8 mm (B) con el indicador de posición (C).

A-Calibrador de espacio libre de la cosechadora
A-Indicación del calibrador: 8 mm
B-Indicador de posición
