Sustitución de las cuchillas de picador

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

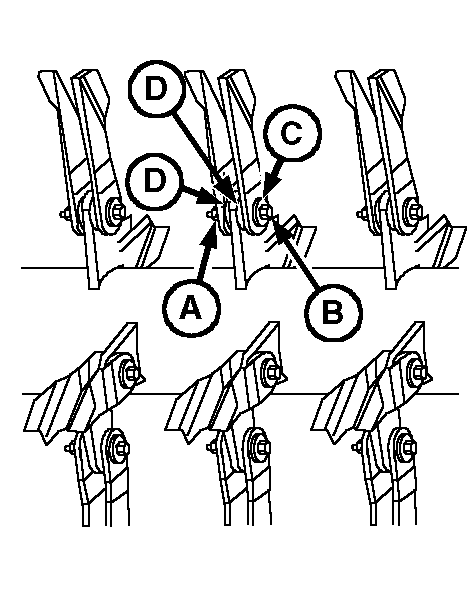

Para instalar una cuchilla nueva, sacar el perno (A), la arandela (B), la tuerca (C) y los espaciadores (D) del soporte de la cuchilla de rotor.

Cambiar de inmediato las cuchillas rotas o dañadas. Una cuchilla rota desequilibrará el rotor y causará daños graves.

IMPORTANTE: El picador de paja debe mantenerse equilibrado. Sustituir las cuchillas en pares de hileras opuestas (separadas 180 grados entre sí). Al mismo tiempo, cambiar las dos cuchillas en el punto correspondiente al otro extremo del rotor. Por lo tanto, hay que cambiar ocho cuchillas para sustituir una cuchilla rota. Alternativamente, se pueden cambiar todas las cuchillas al mismo tiempo. Esto se debe hacer para reducir al mínimo la vibración.

Por ejemplo:

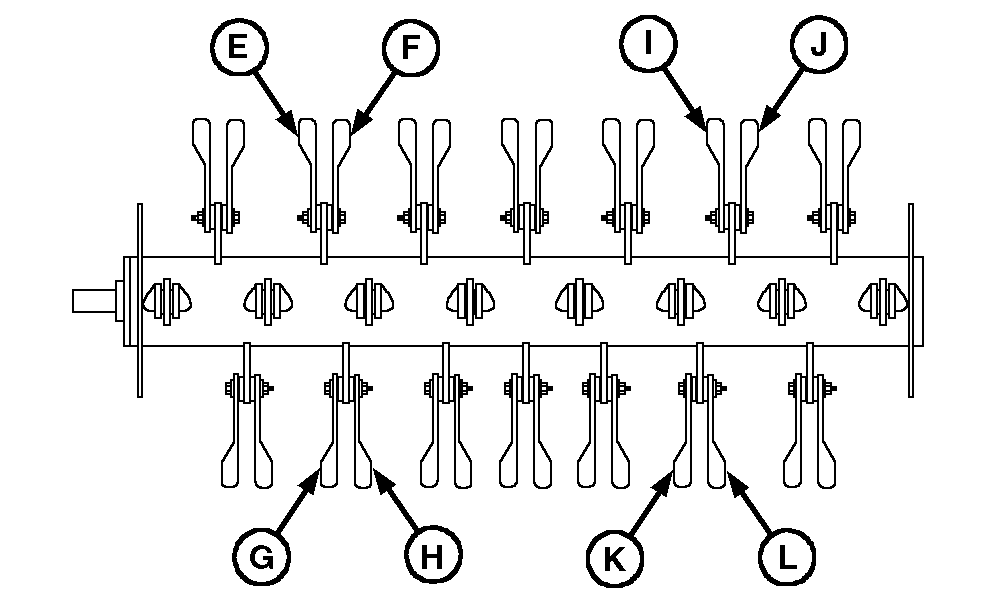

Si la cuchilla (E) está rota, sustituir las cuchillas (F), (G) y (H) y las cuchillas (I), (J), (K) y (L) en el extremo opuesto del rotor.

A-Perno
B-Arandela
C-Tuerca
D-Espaciadores
E-Hoja
F-Hoja
G-Hoja
H-Hoja
I-Hoja
J-Hoja
K-Hoja
L-Hoja
