Sustitución de correa del picador

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

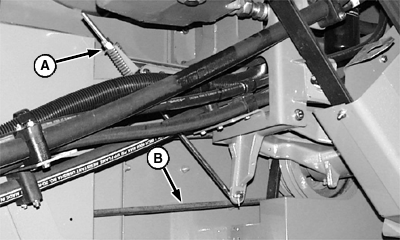

Quitar la tensión del tensor (A) de la correa impulsora del batidor de descarga. Quitar la correa (B) del batidor de la polea del eje intermedio del mando del picador para poder quitar la correa del picador.

Soltar la tensión de la correa impulsora del picador.

A-Tensor de correa impulsora
B-Correa del batidor

AG,OUO1035,1564 -63-24JAN00-1/3

Sacar el pasador de traba rápida (A) y tirar del brazo (B) hacia afuera y arriba para aliviar la tensión de la correa.

Instalar el pasador de traba rápida para sujetar el brazo en la posición de correa suelta (C).

A-Pasador de traba rápida
B-Brazo
C-Posición de correa suelta

AG,OUO1035,1564 -63-24JAN00-2/3

Quitar la correa de las poleas (A), (B) y (C).

Instalar una correa nueva.

Sacar el pasador de traba rápida y mover la palanca hacia abajo para tensar la correa.

Instalar el pasador de traba rápida. Ajustar el resorte tensor de correa usando el calibrador.

Volver a instalar el escudo y la correa del batidor. Ajustar el resorte tensor del batidor usando el calibrador.

A-Polea
B-Polea
C-Polea

AG,OUO1035,1564 -63-24JAN00-3/3
