Sustitución de la correa impulsora del sinfín descargador

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

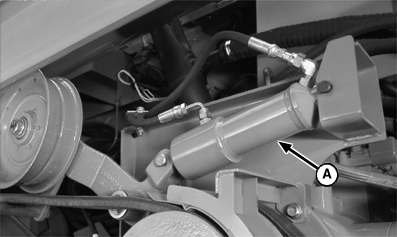

Asegurarse que el mando está desengranado y que el cilindro hidráulico (A) esté retraído.

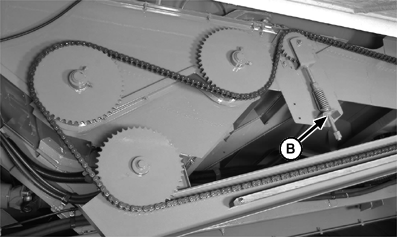

Aflojar el tensor (B) de la cadena impulsora del sinfín descargador.

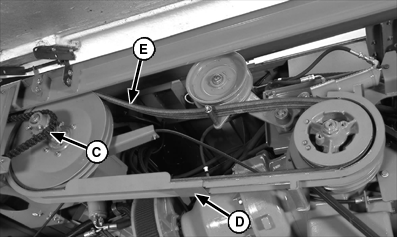

Quitar la cadena de la rueda dentada impulsora (C) en el contraeje.

Sacar los cuatro pernos que fijan la trampa de la correa (D).

Quitar la trampa y la correa vieja (E).

Instalar la correa nueva y volver a colocar la trampa de la correa.

Instalar la cadena impulsora y ajustar su resorte tensor con el calibrador.

A-Cilindro hidráulico
B-Tensor
C-Rueda dentada
D-Trampa de correa
E-Correa
