Retirada del sinfín descargador horizontal

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

1. Quitar la tornillería de fijación y el tubo de descarga.

2. Sacar los pernos (B).

3. Quitar la tapa terminal y el sinfín (C) del tubo horizontal.

4. Aflojar el tornillo de fijación y girar el collar (D) de traba en el sentido de giro del eje.

5. Quitar los pernos (E) de cabeza redonda, las bridas y el cojinete.

6. Quitar la tapa terminal del sinfín y el sinfín del tubo horizontal.

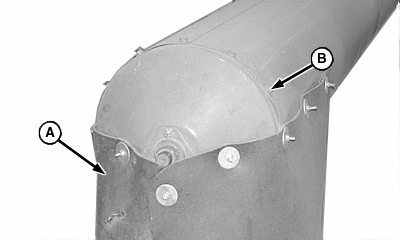

A-Tubo de descarga
B-Perno

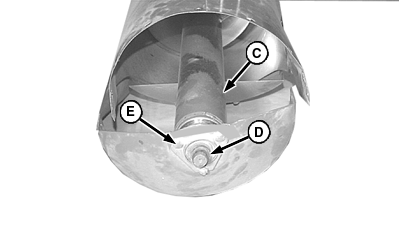

C-Sinfín
D-Collar de traba
E-Perno de cabeza redonda

AG,OUO1035,1566 -63-24JAN00-1/2

7. Retirar las cubiertas (A) de inspección.

NOTA: Revisar la posición de las hélices de los sinfines vertical y horizontal a través del agujero de inspección del codo, antes de retirar el sinfín.

8. Retirar los pernos (B) de cabeza redonda del soporte del portacojinetes y del tubo.

9. Retirar el sinfín a través del tubo horizontal.

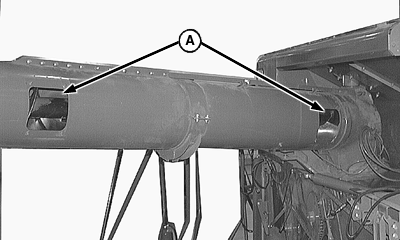

A-Cubiertas de inspección

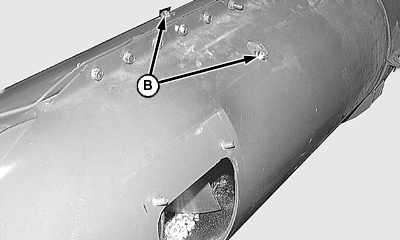

B-Pernos de cabeza redonda

AG,OUO1035,1566 -63-24JAN00-2/2
