Instalación y sincronización del sinfín de descarga en la caja de engranajesInvertir los pasos del procedimiento de RETIRO para instalar el sinfín.
El peso aproximado del conjunto del tubo del sinfín exterior es de aproximadamente 181 kg (400 lb). Valor especificado

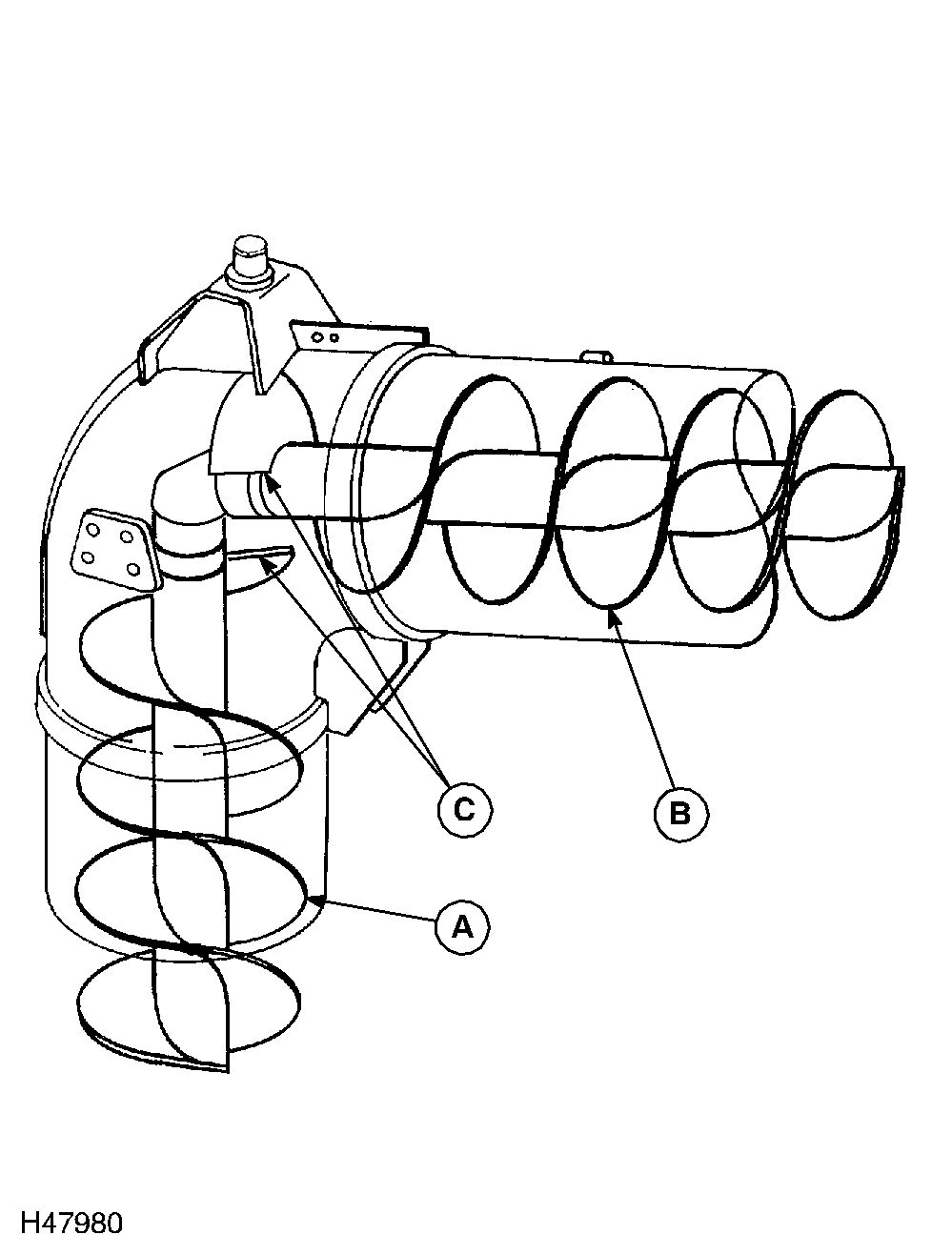

El espaciador debe estar en el eje impulsor de la caja de engranajes antes de que se deslice el sinfín en el eje. Sincronizar el sinfín vertical (A) con el sinfín horizontal (B). Los extremos de los tramos (C) deben estar separados aproximadamente 90 grados entre sí como se muestra. Al no estar correctamente sincronizados, los sinfines se dañarán.
|
|
ATENCION:
Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.
AG,OUO1035,1567 -63-24JAN00-1/1 |
