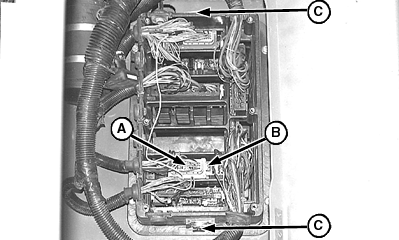

Fusibles y relés (caja central de circuitos)Los fusibles de 20 y 30 A, ubicados en las tarjetas de distribución de energía de la caja central de circuitos, protegen los circuitos individuales. Abrir la puerta y quitar el polvo con un cepillo. Quitar la cubierta de la caja central de circuitos. Aflojar el perno (A) y desconectar los conectores elegidos (B). Soltar las trabas (C). Deslizar la caja central de circuitos hacia afuera para lograr acceso a las tarjetas de circuitos. Comprimir las pestañas de traba de la tarjeta de circuitos y deslizarla para sacarla de su escuadra de montaje. Sustituir los fusibles y relés según se requiera. NOTA: Los contactos de relés y fusibles tienen un revestimiento grueso formado colocado por el proveedor. Se recomienda retirar e instalar los relés y fusibles tres veces para quitarles el revestimiento de sus contactos y permitir que se asienten debidamente en sus conectores. Asegurarse que las clavijas de todos los conectores estén debidamente asentadas antes de instalarlos. |
|
AG,OUO1035,1570 -63-24JAN00-1/1 |
