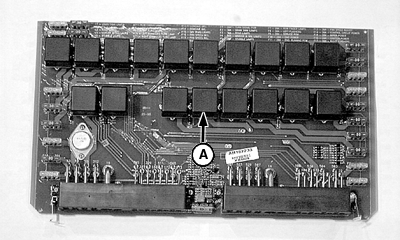

RelésLos relés (A) soportan cargas eléctricas grandes y están controlados por interruptores. Los relés en la caja central de circuitos están en las tarjetas de distribución de energía N° 1 y N° 2 y en la tarjeta de distribución opcional N° 3. Los relés pueden sustituirse. IMPORTANTE: Los relés pueden extraerse. Han sido diseñados para asegurar un buen contacto. Para evitar dañarlos, tirar de ellos directamente hacia afuera. No apalancarlos con un destornillador u otra herramienta. NOTA: Los contactos de relé tienen un revestimiento grueso formado colocado por el proveedor. Se recomienda retirar e instalar los relés tres veces para quitarles el revestimiento de sus contactos y permitir que se asienten debidamente en sus conectores. Asegurarse que las clavijas de todos los conectores estén debidamente asentadas antes de instalarlos. Cada relé se designa con la función que cumple. Los relés son intercambiables. |
|
