Sustitución de tarjetas de circuitos

IMPORTANTE: Las tarjetas de circuitos son frágiles, manipularlas con cuidado. Sujetarlas por sus bordes al instalarlas. Usar una tira de puesta a tierra cuando se instala una tarjeta de puesta a tierra.

NOTA: Todas las tarjetas de la caja central de circuitos (CEB) se retiran de la misma manera, salvo la tarjeta del tablero/unidad de control (H). Ajustar la tarjeta del tablero/unidad de control nueva con los mismos valores de calibración de interruptores de la tarjeta antigua. Para eliminar los daños causados por la electricidad estática, mantener las tarjetas nuevas en su paquete protector hasta el momento de instalarlas.

1. Abrir la puerta de acceso y quitar el polvo con un cepillo. Quitar la cubierta de la caja CEB.

2. Aflojar el perno (A) y desconectar los conectores (B). Quitar el conector moverlo en uno y otro sentido hasta soltarlo de su receptáculo.

3. Soltar las trabas (C). Quitar la caja de CEB para lograr acceso a la tarjeta de circuitos deseada.

4. Comprimir las presillas de traba de la tarjeta de circuitos y deslizarla para sacarla de su escuadra de montaje.

NOTA: Asegurarse que las clavijas de todos los conectores estén debidamente asentadas antes de instalarlos.

5. Instalar la tarjeta, invertir los pasos de retirada.

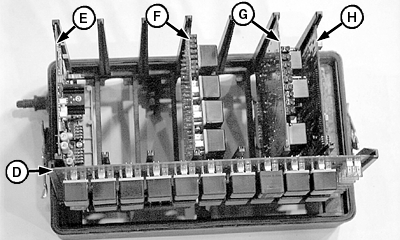

A-Perno
B-Conector
C-Pestillos
D-Tarjeta #1 de distribución de alimentación
E-Unidad de control de plataforma
F-Tarjeta #2 de distribución de alimentación
G-Tarjeta #3 de distribución de alimentación
H-Unidad de control del tablero

AG,OUO1035,1579 -63-24JAN00-1/1
