Apriete de pernos de ruedas motrices

IMPORTANTE: Los pernos de las ruedas deben estar limpios y libres de aceite antes de instalarlos. El valor de apriete corresponde a un perno limpio y seco. La lubricación reduce la fricción y sobrecarga los pernos.

1. Cada vez que se retire una rueda motriz, apretar los pernos de la rueda hasta el valor especificado

Valor especificado

2. Usar un multiplicador de par de 4 1 y girar la cabeza del perno 1/4 de vuelta (un trinquete o llave torsiométrica dará una vuelta completa). Tirar el mango del multiplicador contra el interior de la rueda al apretarla.

NOTA: Si la cosechadora tiene espaciadores de rueda de 100 mm (4 in.), girar cada cabeza de perno 1/2 vuelta (un trinquete o una llave torsiométrica dará dos vueltas enteras).

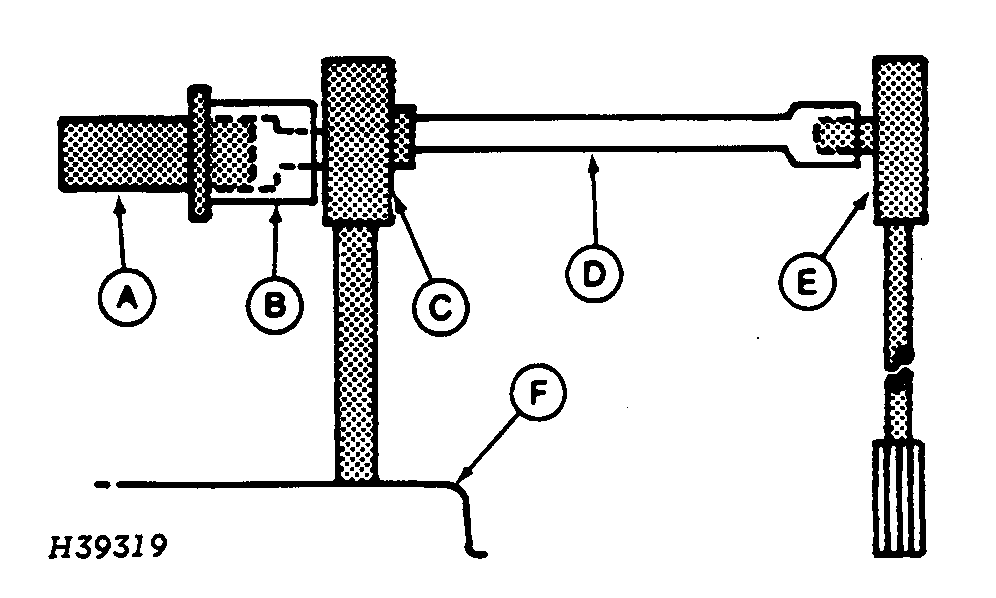

A-Perno de rueda
B-Casquillo de 30 mm (impulsor de 3/4 in.)
C-Multiplicador de 4 a 1 (capacidad 1000 lb-ft) (impulsor de entrada de 1/2 in., de salida de 3/4 in.)
D-Extensión con vástago impulsor de 1/2 in. x 18 in. de largo
E-Llave torsiométrica
F-Rueda

AG,OUO1035,1616 -63-24JAN00-1/1
