Apriete de pernos de ruedas dobles

IMPORTANTE: Los pernos de las ruedas deben estar limpios y libres de aceite antes de instalarlos. El valor de apriete corresponde a un perno limpio y seco. La lubricación reduce la fricción y sobrecarga los pernos.

1. Cada vez que se retire una rueda doble, apretar los pernos de las ruedas al valor especificado sin usar un multiplicador de par. Apretar los pernos siguiendo un patrón de cruz.

Valor especificado

2. Usar un multiplicador de par de 4 1 y girar la cabeza del perno 1/4 de vuelta (un trinquete o llave torsiométrica dará una vuelta completa). Tirar el mango del multiplicador contra el interior de la rueda al apretarla.

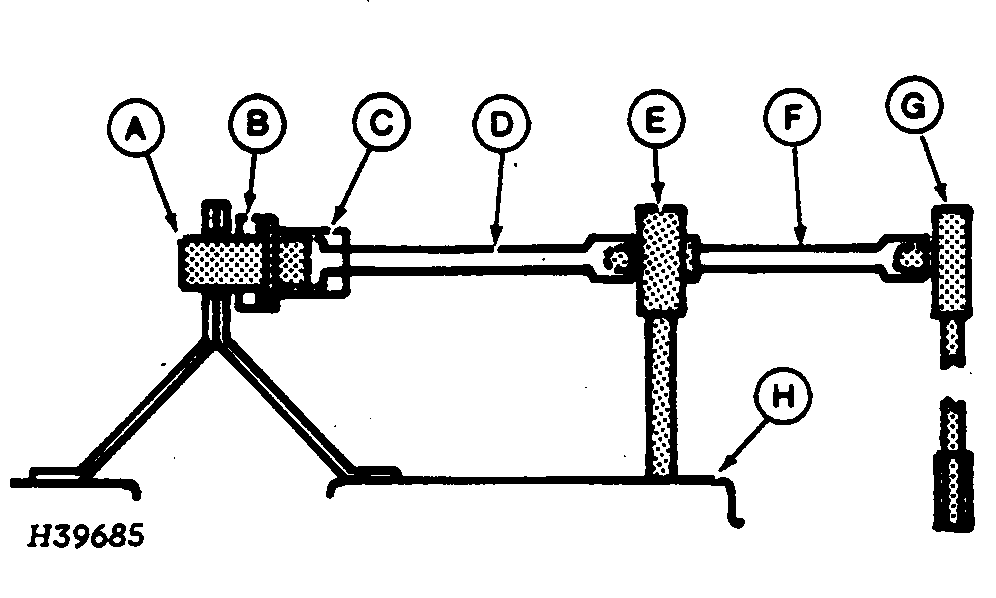

A-Perno de rueda
B-Espaciador de perno
C-Casquillo de 30 mm (impulsor de 3/4 in.)
D-Extensión de 3/4 in. x 16 in.
E-Multiplicador de 4 a 1
F-Extensión de 1/2. x 10.
G-Llave torsiométrica
H-Rueda doble exterior

AG,OUO1035,1617 -63-24JAN00-1/1
