Acceso a códigos para diagnóstico

A los códigos de diagnóstico se puede acceder mediante la pantalla VISIONTRAK ™ .

Cada unidad de control está representada por medio de una dirección:

• ALL - Todas las unidades de control
• A00 - Unidad de control del motor
• C00 - Unidad de control del apoyabrazos
• C03 - Unidad de control del apoyabrazos
• E00 - Sensor maestro de granzas
• E01 - Unidad de control de plataforma de corte
• E02 - Unidad de control derecha

A continuación se da un procedimiento paso por paso que indica las acciones del operador y la respuesta del sistema.

1. Seleccionar el modo de diagnóstico:

• Poner la llave de contacto en la posición de marcha.
• Pulsar el botón para diagnóstico en la pantalla VISIONTRAK ™ .
• El tacómetro de tres pantallas visualiza el mensaje "dlA".

VISIONTRAK es una marca registrada de Deere & Company

AG,OUO1035,1633 -63-24JAN00-1/9

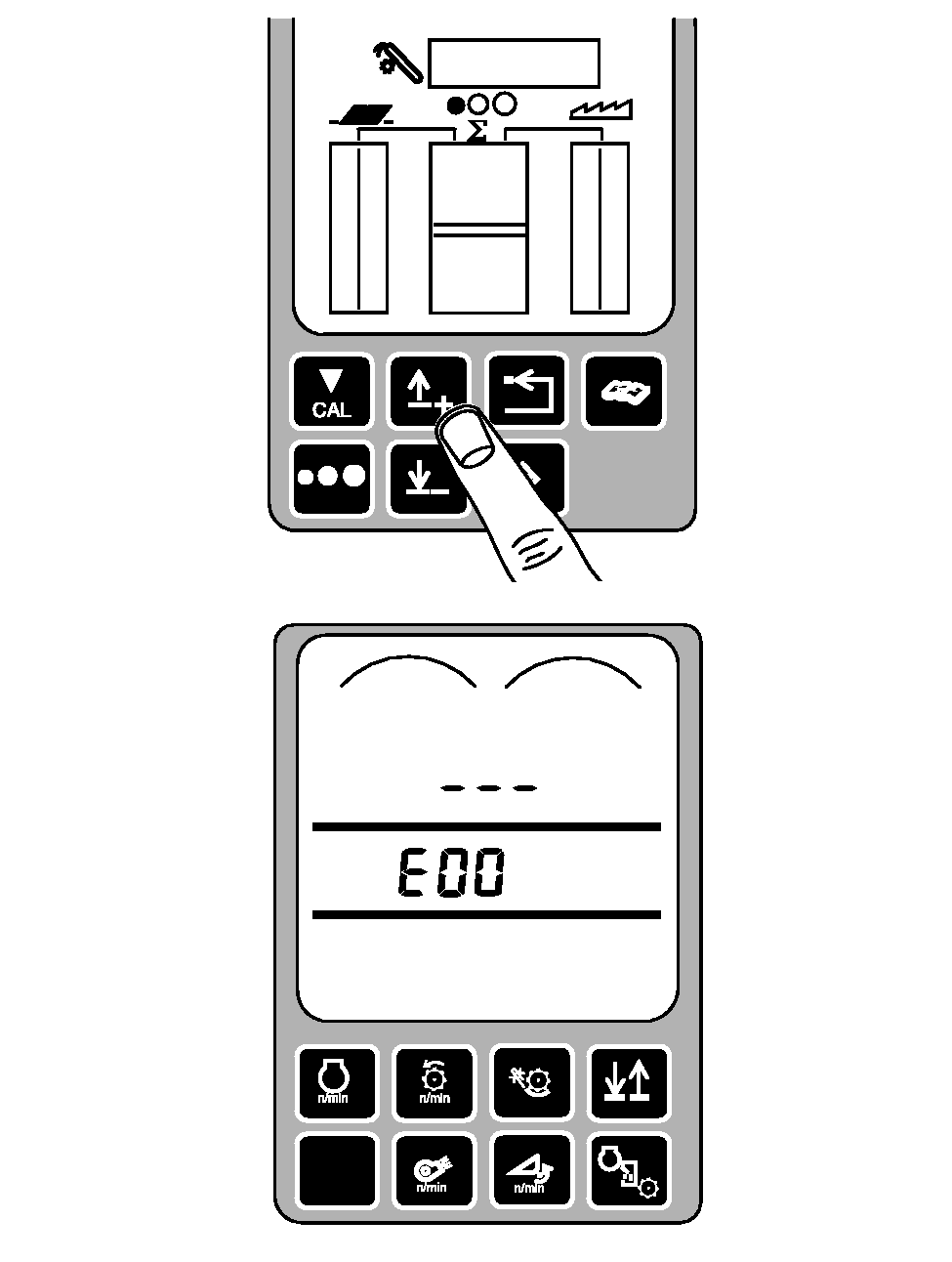

2. Seleccionar la unidad de control deseada:

Pulsar las teclas de flecha arriba o flecha abajo en la pantalla VISIONTRAK ™ hasta seleccionar la dirección deseada, por ejemplo: E00.

VISIONTRAK es una marca registrada de Deere & Company

AG,OUO1035,1633 -63-24JAN00-2/9

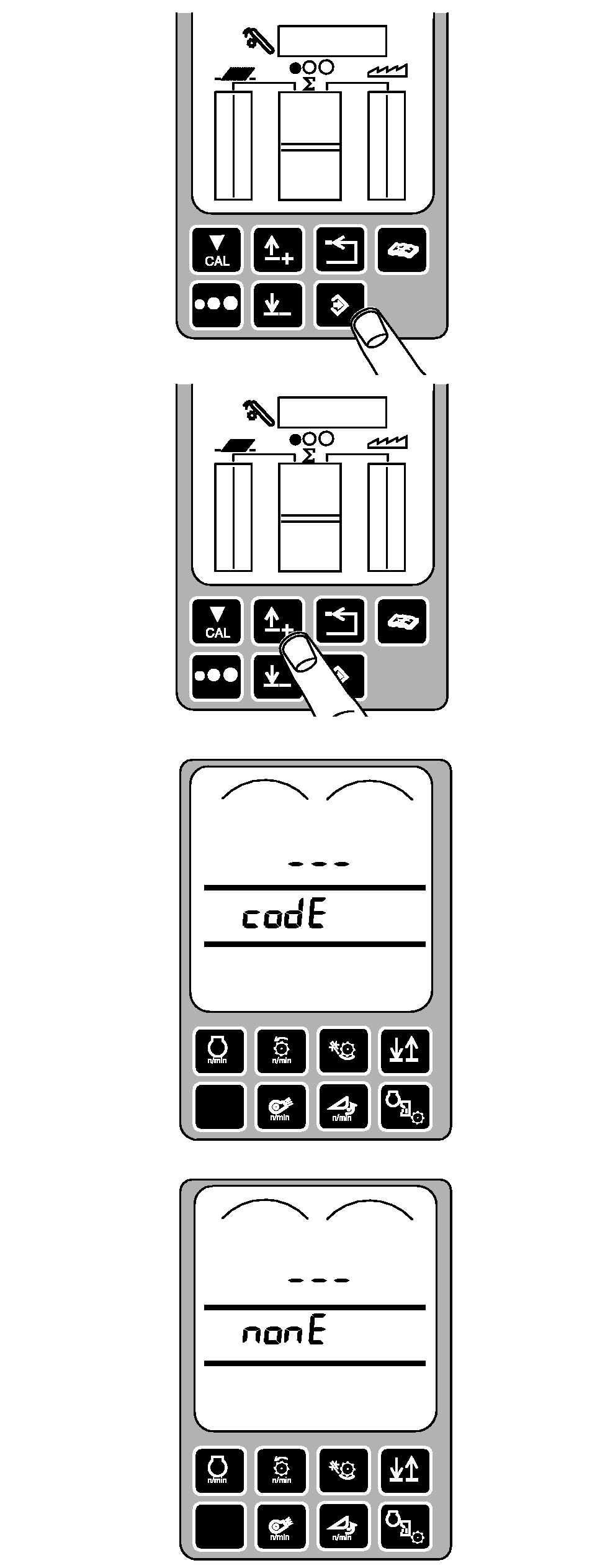

3. Determinar si se han generado códigos:

• Pulsar la tecla de introducir.
• Pulsar la tecla de flecha arriba una vez.
• El tacómetro de tres pantallas visualiza el mensaje "codE" si se han generado códigos.
• El tacómetro de tres pantallas visualiza el mensaje "nonE" si no se han generado códigos.

AG,OUO1035,1633 -63-24JAN00-3/9

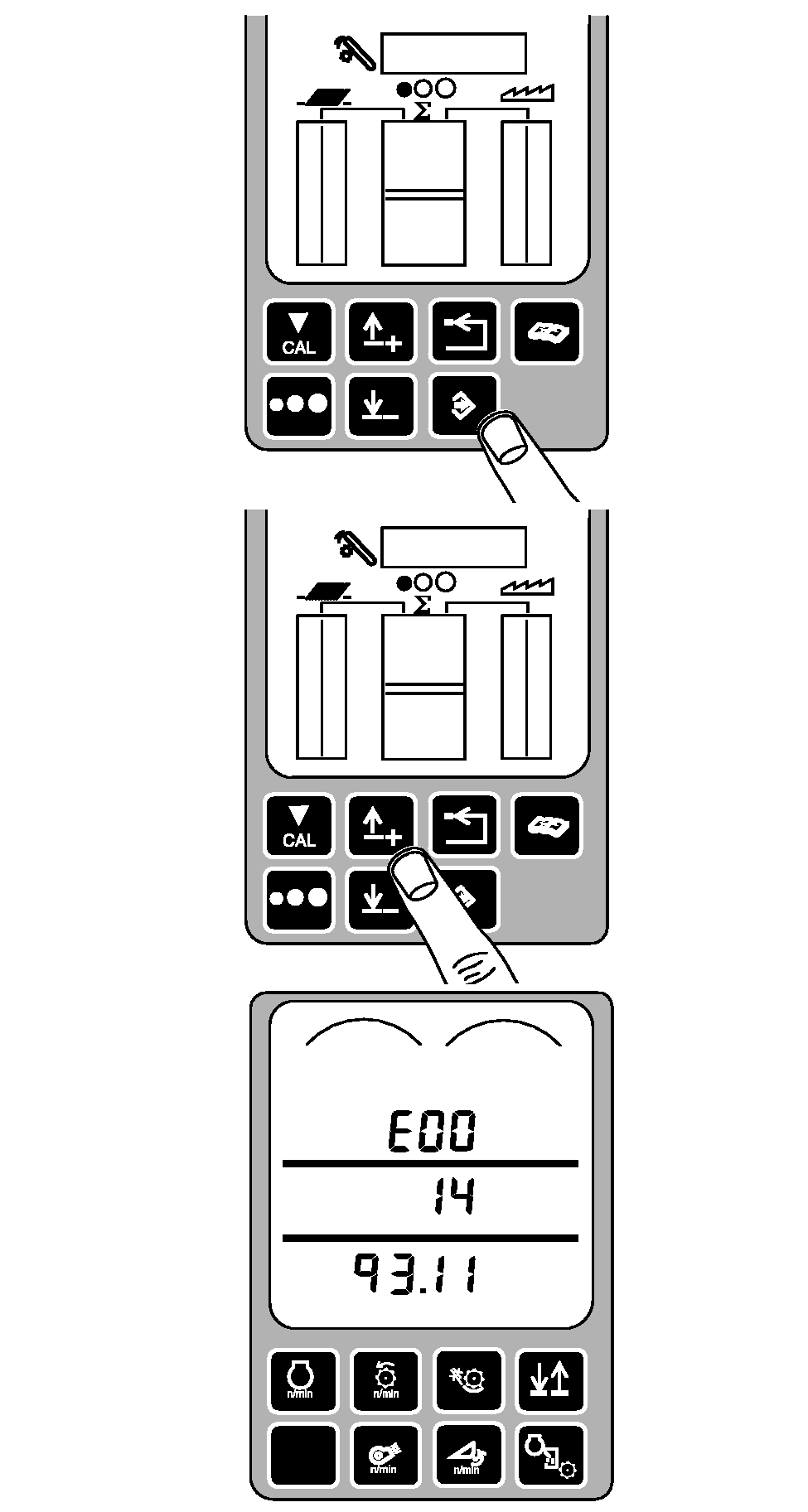

4. Leer y anotar los códigos para diagnóstico.

• Pulsar la tecla de introducir.
• Pulsar la tecla de flecha arriba o abajo para avanzar por la lista de códigos para diagnóstico.
• Anotar el nombre de cada una de las unidades de control (A00, E00, E01, etc. Se ilustra E00.).
• Anotar cada uno de los parámetros de error (SPN) (100002,639, 200000, etc. - Se ilustra 1493).
• Anotar cada identificador de modo de falla (FMI) (.04, .13, .04, etc. - Se ilustra .11).

AG,OUO1035,1633 -63-24JAN00-4/9

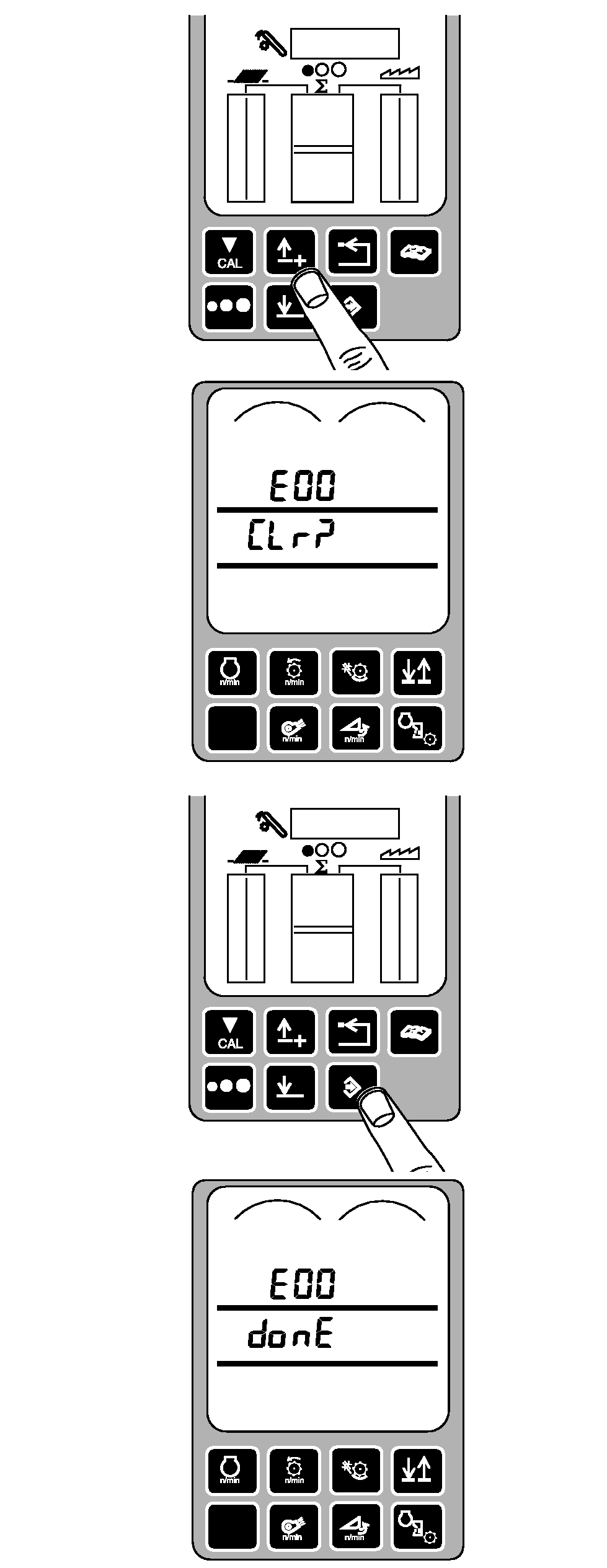

5. Después de haber visualizado todos los códigos, es posible borrarlos:

• Avanzar hasta el final de la lista de códigos, hasta que la pantalla visualice el mensaje "CLr?".
• Pulsar el botón de introducir para borrar.
• El tacómetro deberá visualizar el mensaje "donE".

AG,OUO1035,1633 -63-24JAN00-5/9

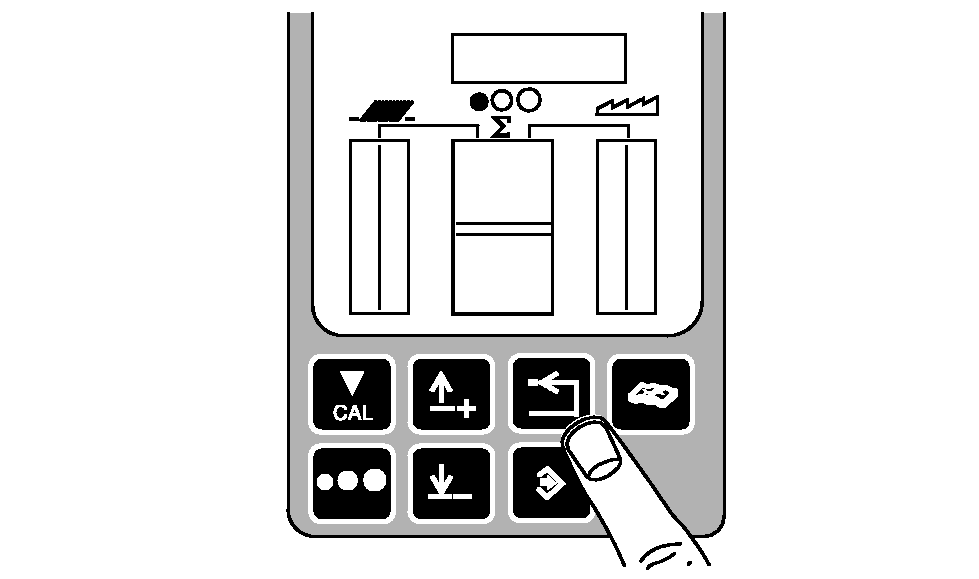

6. Retornar a modo de funcionamiento:

Pulsar la tecla de regresar tres veces para retornar al modo de funcionamiento normal.

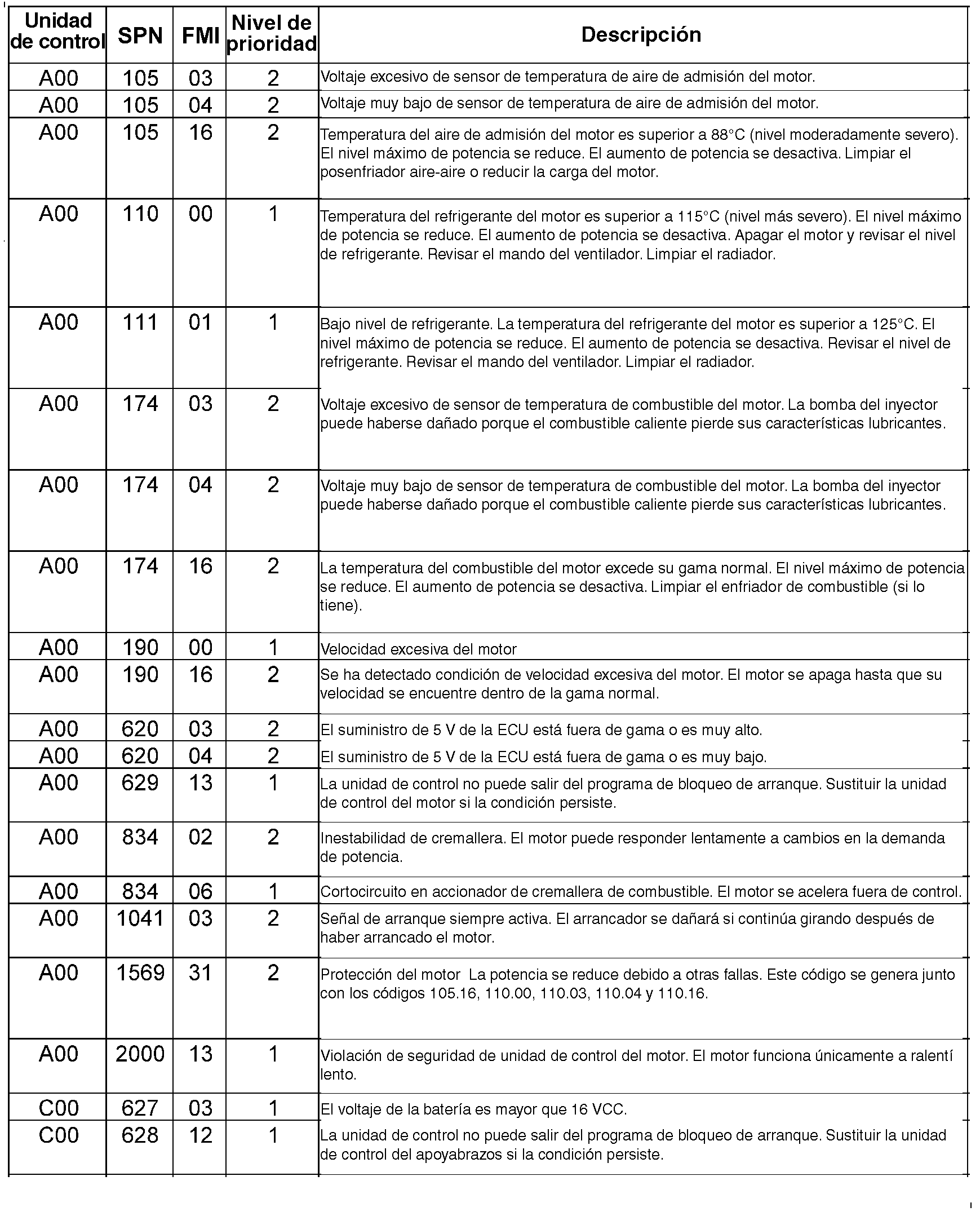

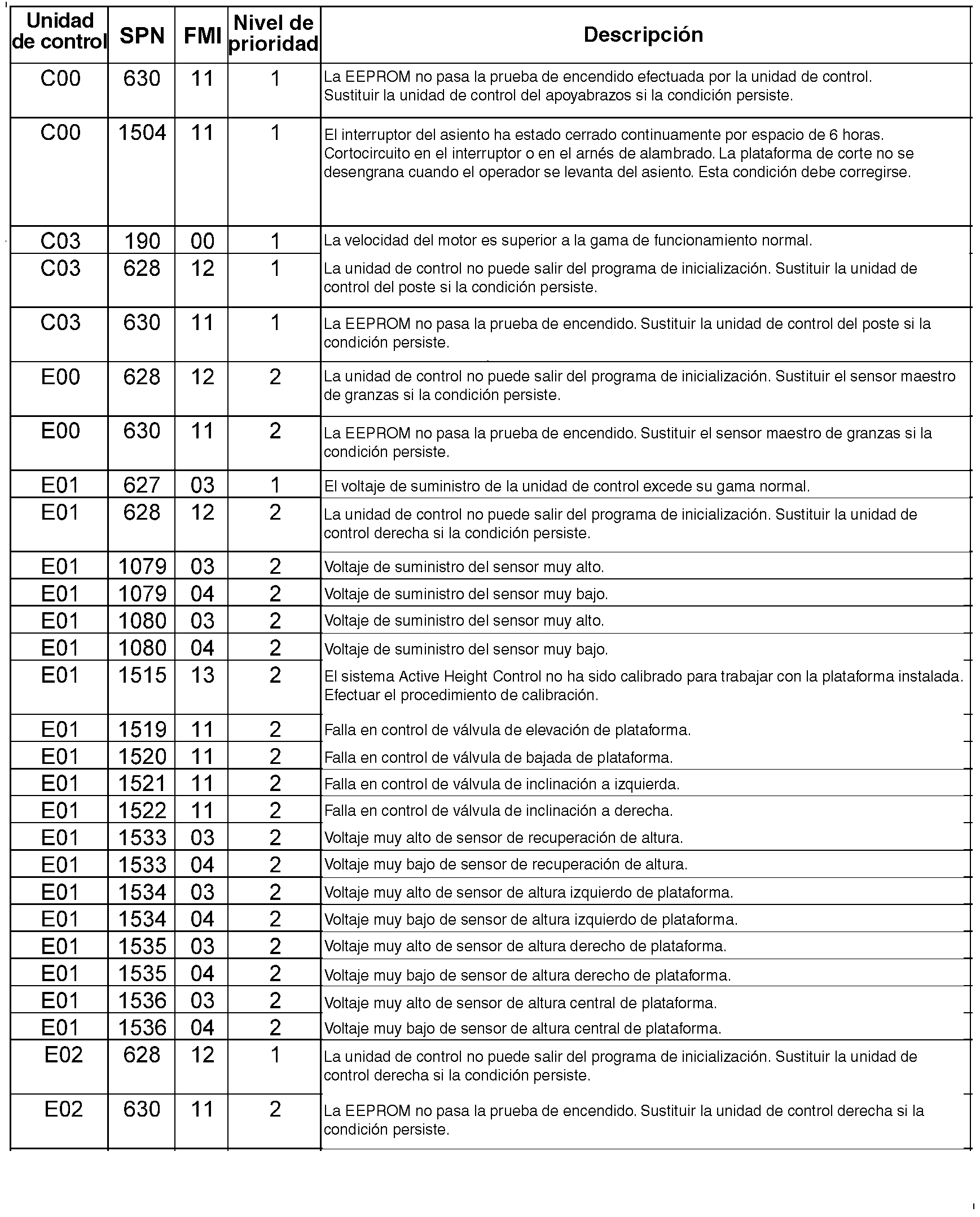

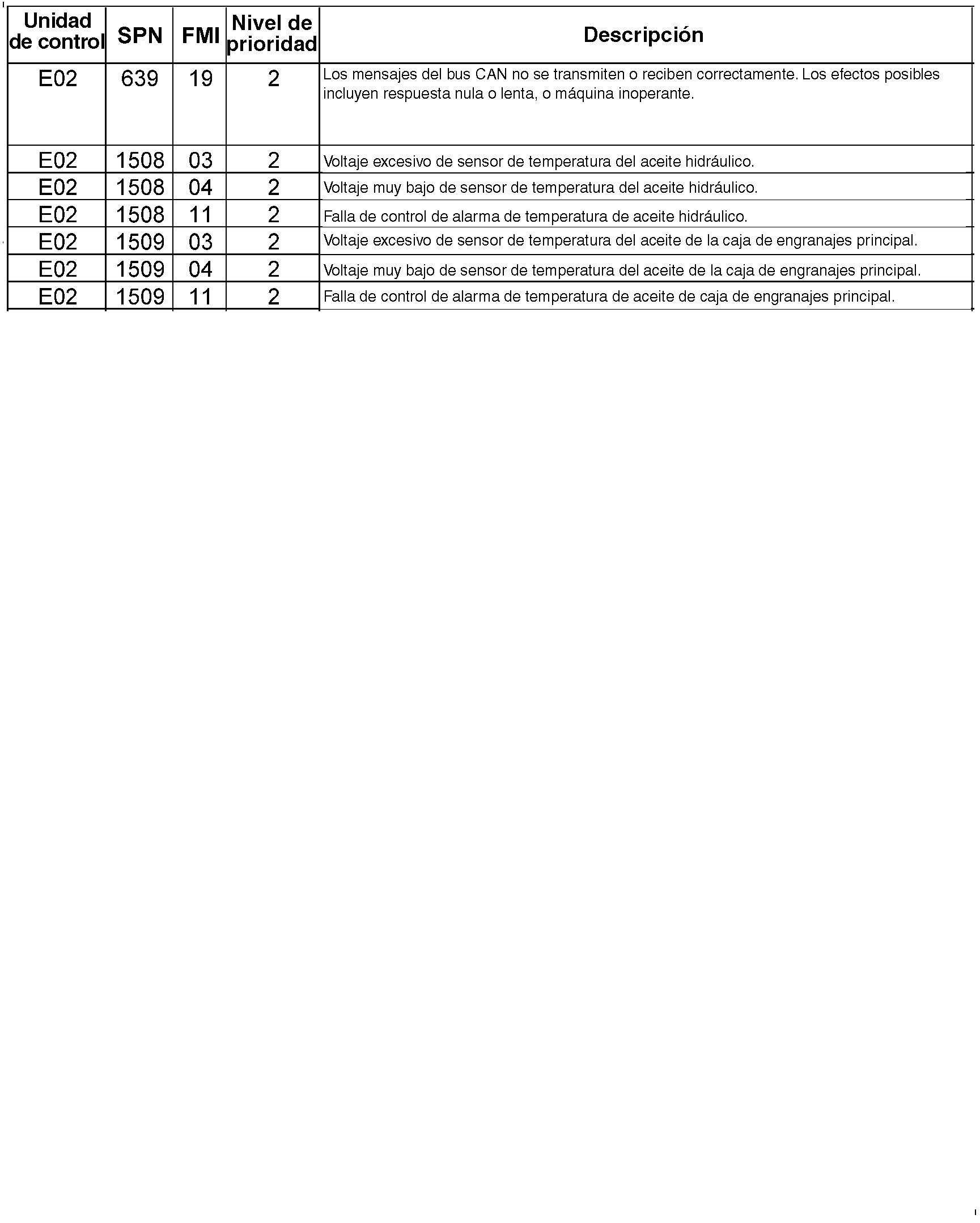

NOTA: Algunos de los códigos que pueden activarse no se describen en el presente libro. Estos códigos corresponden a niveles bajos de severidad. Consultar al concesionario John Deere cuando resulte conveniente.

AG,OUO1035,1633 -63-24JAN00-6/9

AG,OUO1035,1633 -63-24JAN00-7/9

AG,OUO1035,1633 -63-24JAN00-8/9

AG,OUO1035,1633 -63-24JAN00-9/9
