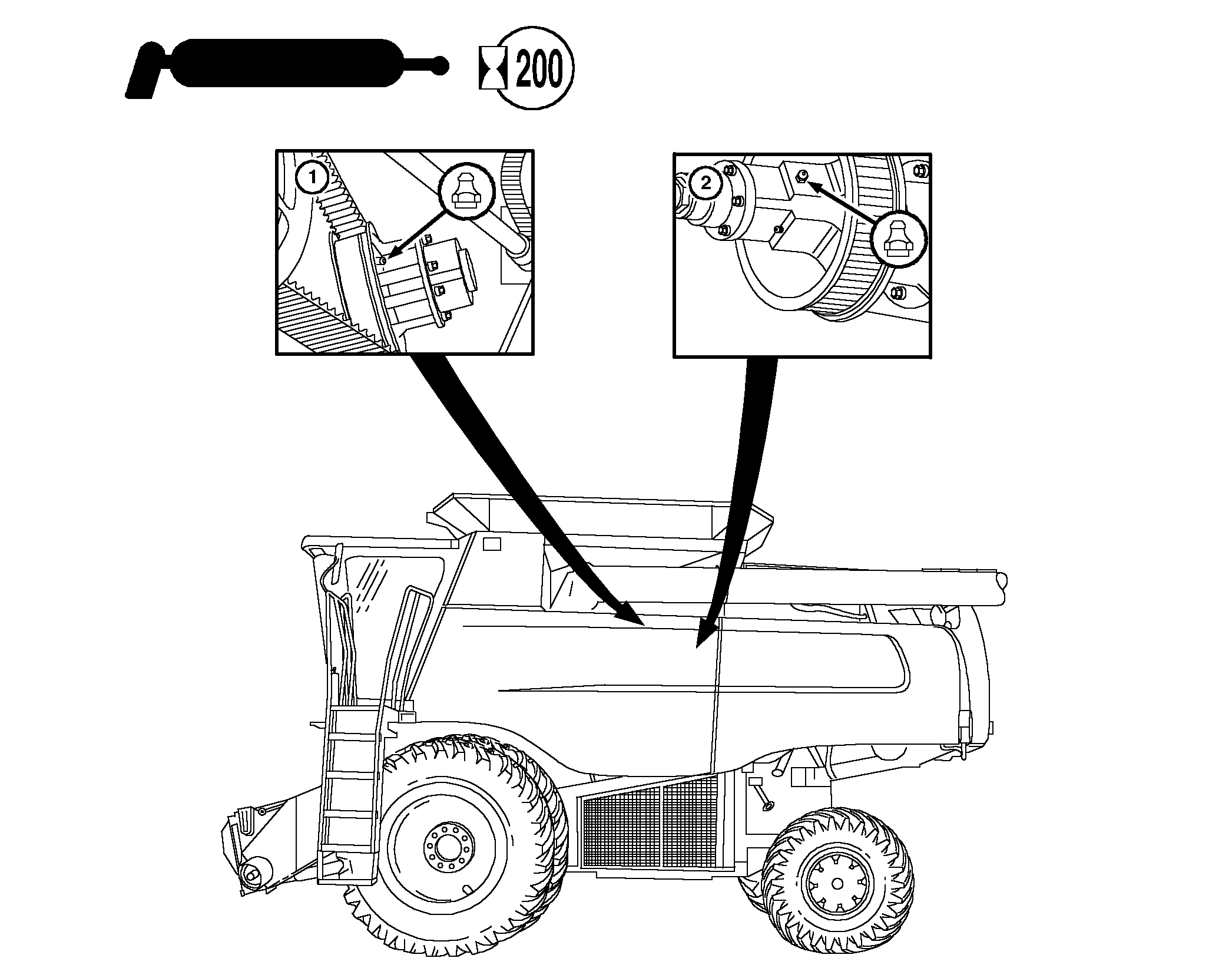

IMPORTANTE: Poleas con mando de velocidad variable del STS y poleas impulsoras variables: Bombear 20 25 disparos de grasa en la grasera. NO SOBRELUBRICAR.

1. Poleas con mando de velocidad variable del separador de púa sencilla. Girar las poleas para lograr acceso a la grasera.

2. Poleas impulsoras variables del separador de púa sencilla. Cerrar poleas (alta velocidad) antes de engrasar las graseras del cubo de la polea exterior. Girar las poleas para lograr acceso a la grasera. Hacer ciclar la velocidad del cilindro para distribuir la grasa si el mando funciona todo el tiempo a velocidad alta.

AG,OUO1035,1764 -63-23FEB00-1/3

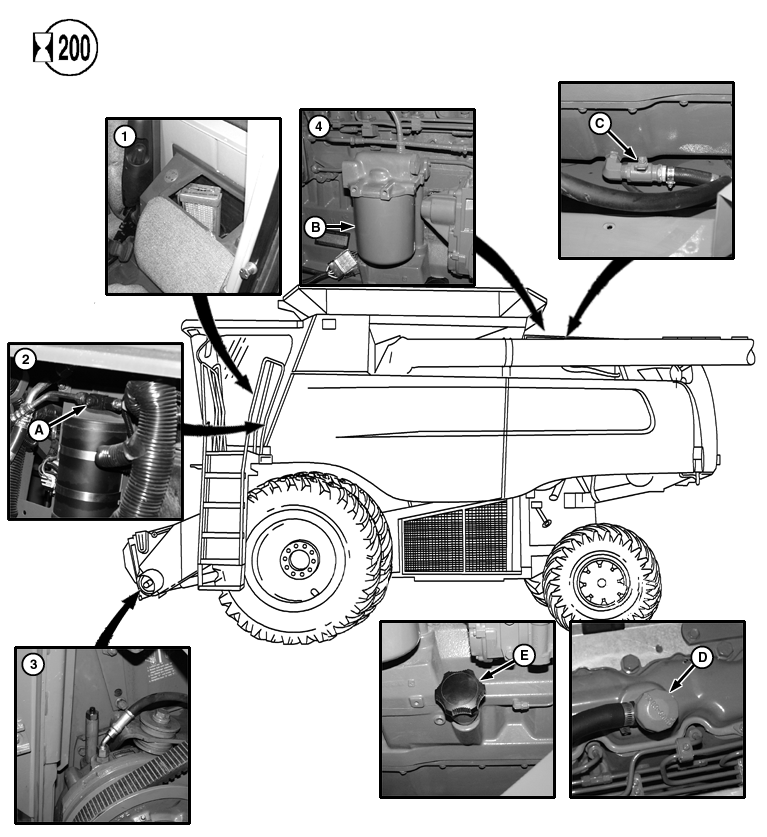

1. Filtro de recirculación. Quitar la bandeja, meter la mano y levantar el filtro para sacarlo. Limpiar o sustituir según se requiera. Asegurar que la flecha de sentido del flujo de aire apunte hacia el frente de la cabina.

2. Mirilla del aire acondicionador de aire. Si hay burbujas en la mirilla después de hacer funcionar el

3. Caja de engranajes del inversor del alimentador. Levantar el alimentador y bajar el tope de seguridad. El nivel de aceite debe estar en la parte moleteada de la varilla de medición.

AG,OUO1035,1764 -63-23FEB00-2/3

NOTA: El tubo de vaciado del aceite del cárter del motor está ubicado en el lateral derecho de la cosechadora, junto a la rueda trasera.

4. Filtro y aceite del cárter del motor. Retirar y reemplazar el filtro (B) y el aceite de vaciado en

AG,OUO1035,1764 -63-23FEB00-3/3
