Cada 50 horas

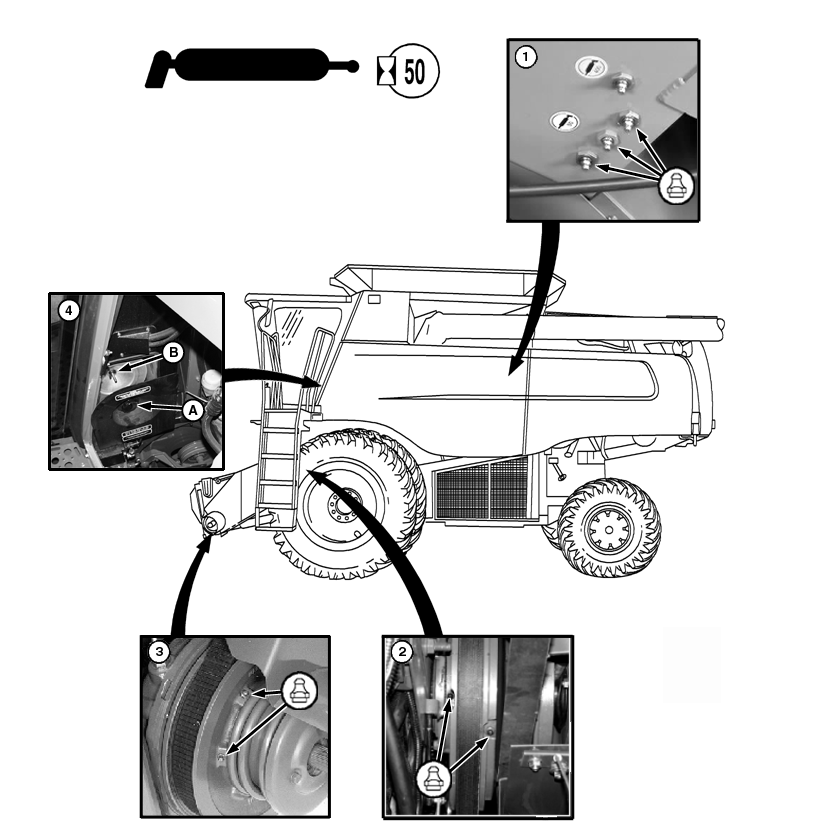

H62773


A-Perilla

B-Tuerca mariposa



1. Junta giratoria de sinfín descargador. Lubricar el banco para tres líneas de lubricación.

IMPORTANTE: Bombear 10 15 disparos de grasa en cada grasera.

2. Poleas superiores impulsoras del alimentador. Girar la polea para lograr acceso a las dos graseras.

3. Caja de engranajes del mando del inversor del alimentador. Girar las poleas para lograr acceso a las dos graseras.

AG,OUO1035,1765 -63-23FEB00-1/5

4. Filtro de aire fresco. Para quitar el filtro, aflojar la perilla (A), sacar la puerta y vaciar la bandeja. Sacar la tuerca mariposa (B) y deslizar hacia

afuera el filtro. Limpiar o cambiar el filtro. Podría ser necesario cambiar el filtro más a menudo en condiciones muy polvorientas.

AG,OUO1035,1765 -63-23FEB00-2/5

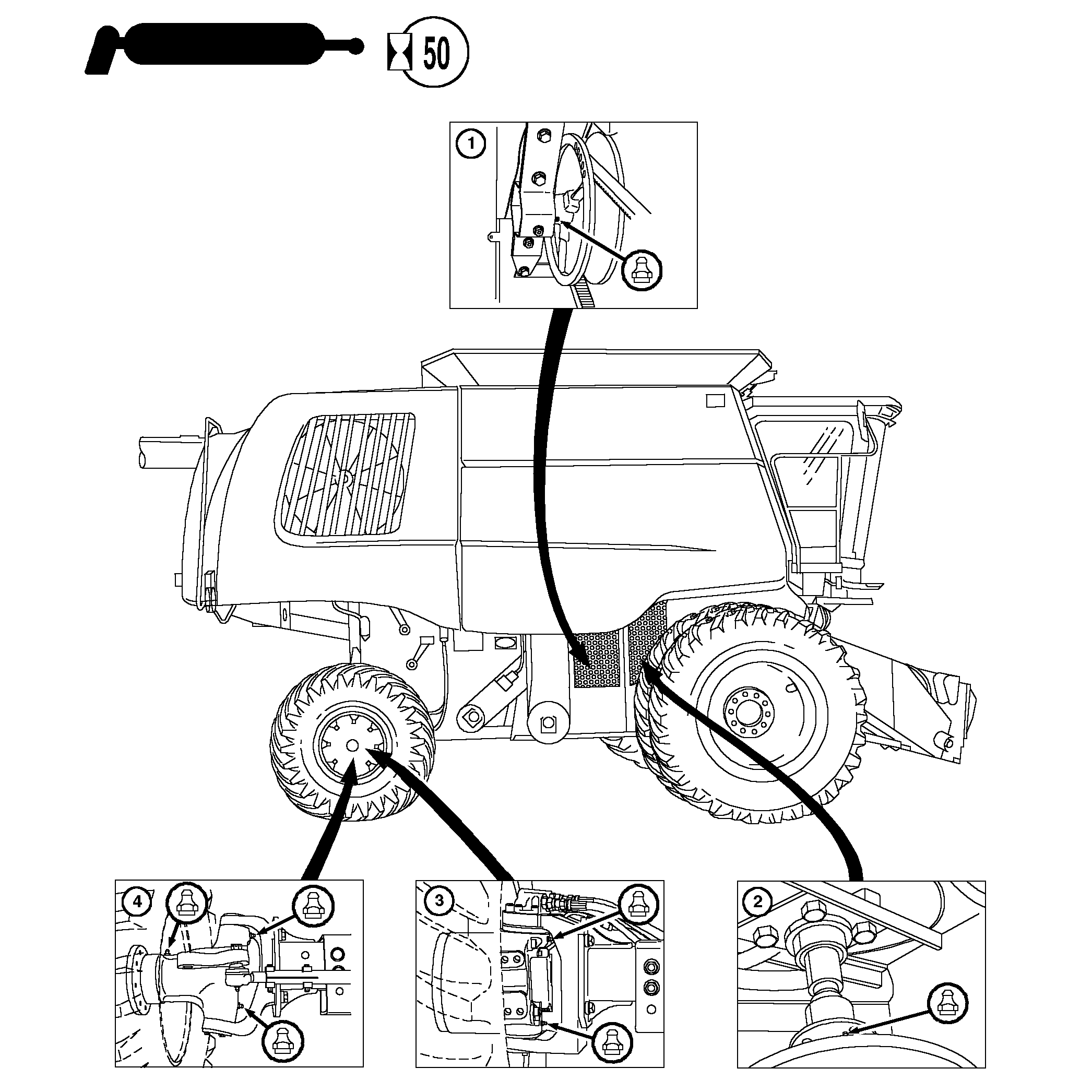

H64208

1. Poleas variables del ventilador limpiador. Grasera en el cubo de la polea exterior. Girar las poleas para lograr acceso a la grasera.

2. Poleas variables del ventilador limpiador. Grasera en el cubo ubicado en la polea interior. Girar las poleas para lograr acceso a la grasera.

NOTA: Cuando se trabaja en agua o fango, engrasar los cojinetes de manguetas del eje trasero y

los pivotes del motor cada 10 horas. Bajo condiciones normales, engrasar cada 50 horas.

3. Pivotes del motor - tracción en 4 ruedas de dos velocidades (en ambos lados). Lubricar dos graseras

4. Arboles de eje trasero para servicio severo. Lubricar cuatro graseras (ambos lados)

AG,OUO1035,1765 -63-23FEB00-3/5

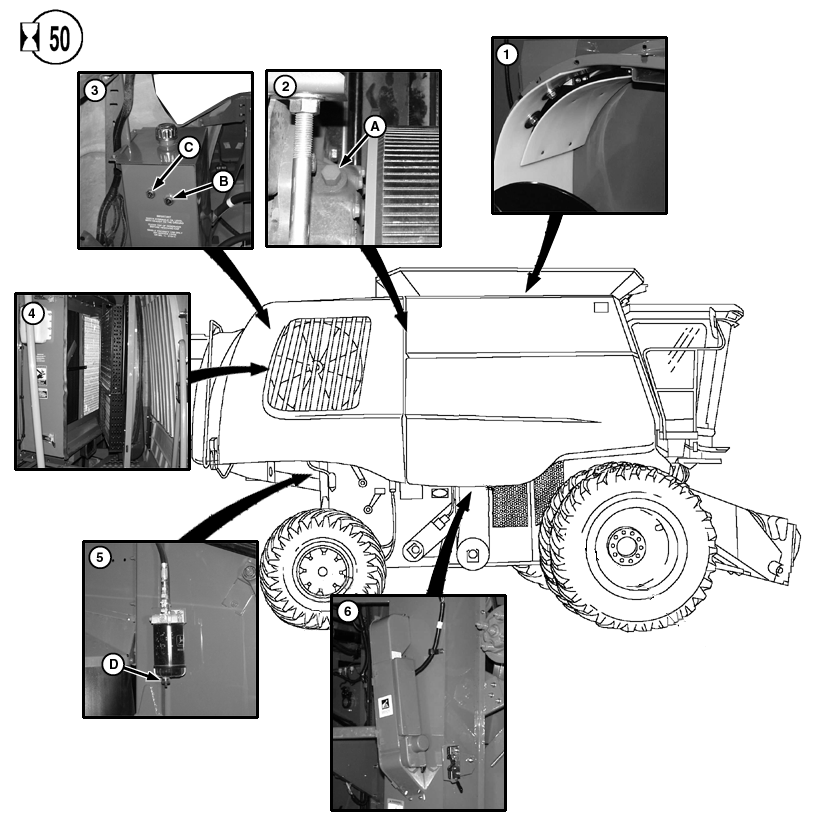

H62774


A-Varilla de medición


B-Mirilla inferior


C-Mirilla superior


D-Tapón de vaciado

1. Sensor de masa-flujo. Bajar el sinfín y limpiar la placa del sensor de masa-flujo.

2. Mando de separador de dos velocidades. Sacar y comprobar la varilla de medición (A). Añadir aceite hasta alcanzar el nivel correcto en la varilla de medición.

3. Nivel de aceite hidrostático/hidráulico. Revisar con la plataforma de corte en tierra. El nivel de aceite

debe estar sobre la mirilla inferior (B) y debajo de la parte superior de la mirilla superior (C). Agregar aceite según se requiera.

4. Radiador, enfriador de aire de carga, enfriador de aceite y condensador. Soplar con aire comprimido de adentro hacia afuera. Revisar si hay acumulaciones de barcia y limpiar según se requiera.

AG,OUO1035,1765 -63-23FEB00-4/5

5. Separador de agua del sistema de combustible. Revisar el agua. Aflojar el tapón (D) y vaciar el agua.

6. Sensor de humedad. Retirar la cubierta y limpiar el sensor de humedad.

AG,OUO1035,1765 -63-23FEB00-5/5
