A-Tapa
B-Varilla de medición

C-Tapón
D-Varilla de medición

E-Tapa
F-Mirilla inferior

G-Mirilla superior

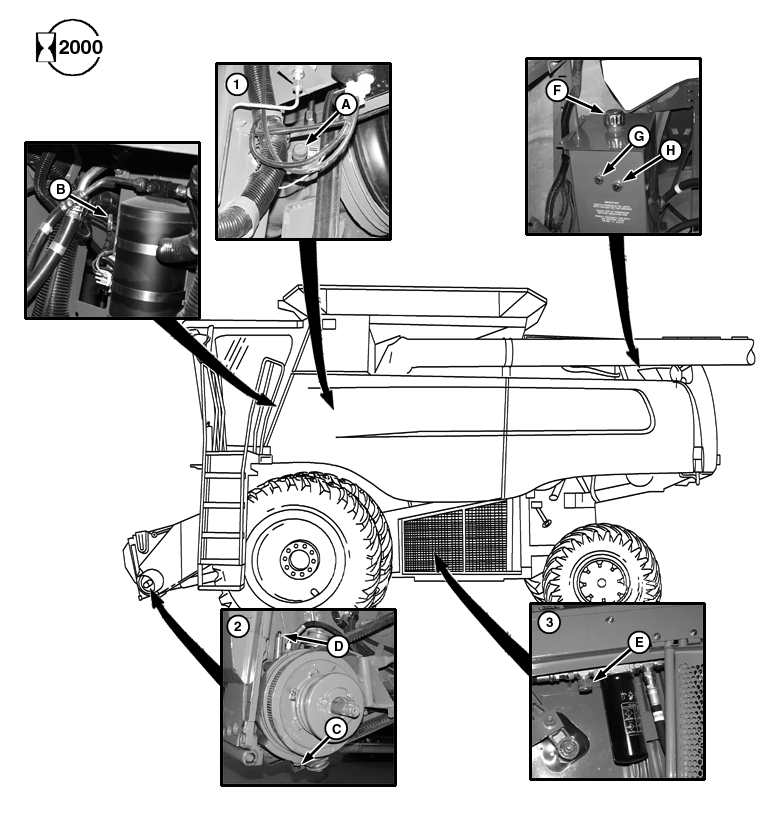

1. Aceite de la caja de engranajes de contraeje principal. Quitar la tapa (A) de vaciado para vaciar el aceite de la caja de engranajes. Rellenar

AG,OUO1035,1767 -63-23FEB00-1/4

2. Caja de engranajes del inversor del alimentador. Levantar el alimentador y bajar el tope de seguridad. Vaciar por el tapón (C) y llenarlo por el agujero (B). Revisar con el alimentador levantado. El nivel de aceite debe estar en la parte moleteada de la varilla de medición.

3. Depósito hidráulico/hidrostático. Vaciar por el tapón (A). Limpiar el tamiz y la tapa (F) y volver a llenar. El nivel de aceite debe estar por encima de la mirilla (H) inferior y por debajo de la mirilla (G) superior.

AG,OUO1035,1767 -63-23FEB00-2/4

A-Tapa protectora
B-Válvula de vaciado

C-Varilla de medición

D-Tapones de vaciado

E-Varilla de medición

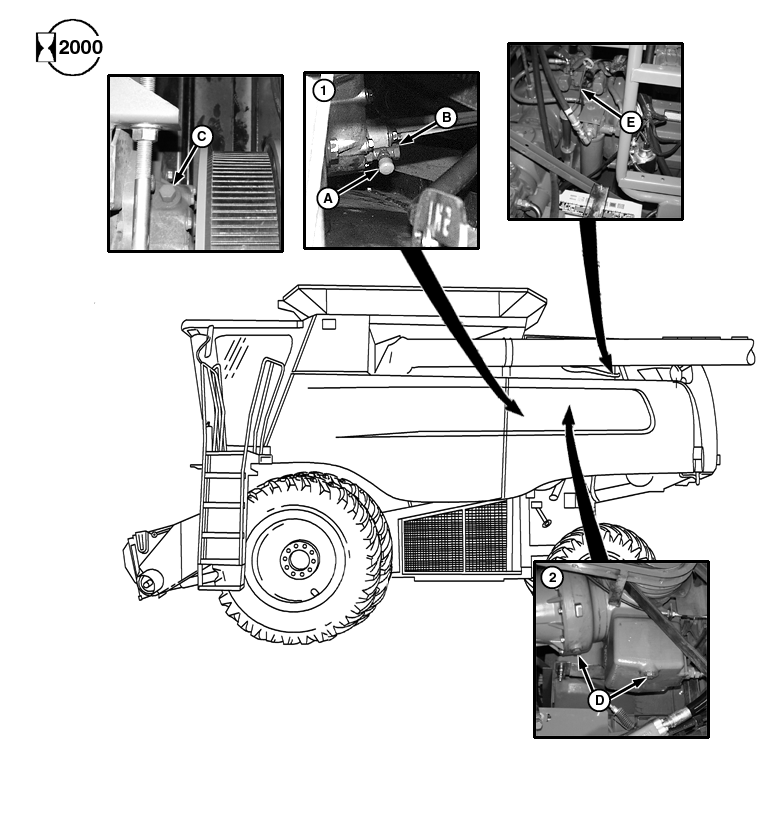

1. Mando de dos velocidades del STS. Retirar la tapa (A) protectora y conectar la manguera de vaciado a la válvula (B) de vaciado. Abrir la válvula para vaciar. Rellenar conforme a la varilla de medición (C) según se requiera.

2. Aceite de la caja de engranajes de la TDF del motor. Retirar los tapones (D) para vaciar. Volver a llenar conforme a la varilla de medición (E).

AG,OUO1035,1767 -63-23FEB00-3/4

A-Tubo
B-Bloque

C-Tapón de revisión
D-Tapón de vaciado

E-Tapón de llenado

F-Agujero de revisión

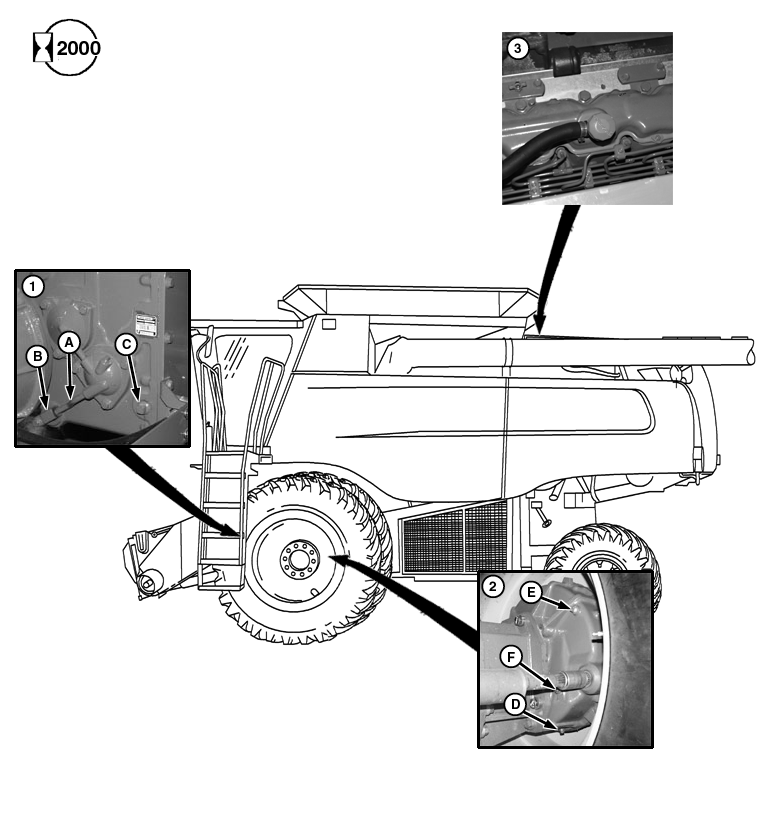

1. Transmisión. Sacar el tubo (A) del bloque (B). Quitar el bloque para vaciar. Retirar el tapón (C) de revisión y volver a llenar hasta un punto a menos de 12 mm (1/2 in.) del agujero.

2. Mandos finales (ambos lados). Retirar el tapón (D) de vaciado para vaciar. Retirar el tapón (E) de llenado y volver a llenar hasta un punto a menos

3. Juego libre de las válvulas del motor. Después de cada 2000 horas de funcionamiento, solicitar al concesionario John Deere que revise el juego de las válvulas del motor y que lo ajuste de ser necesario.
