Ajuste de la barra limpiadora del eje superior del alimentador

Si hay algo enrollado en el eje superior del alimentador, verificar el ajuste de la barra limpiadora de la manera siguiente:

Quitar la puerta superior del alimentador.

Aflojar los pernos (A) y ajustar la barra limpiadora (B) a 3 mm (1/8 in.) (C) del eje superior (D).

Valor especificado

Posición de barra limpiadora -(Distancia) 3 mm (1/8 in.)

Apretar los pernos (A) y volver a colocar la puerta superior.

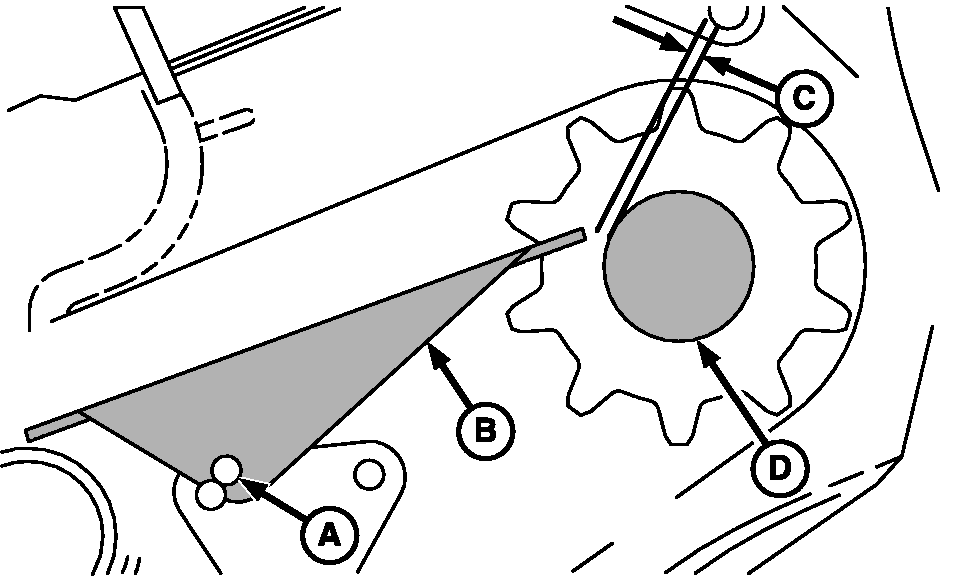

H59570


A-Pernos
B-Barra limpiadora
C-Dimensión 3 mm (1/8 in.)
D-Eje superior

AG,OUO1035,294 -63-20JAN99-1/1
