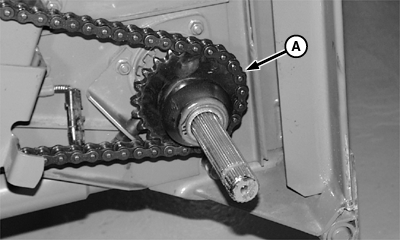

Cambio de velocidad del transportador del alimentadorNOTA: El alimentador de velocidad variable cambia la velocidad del eje inferior del alimentador. El ajuste de la velocidad variable está diseñado para ser utilizado con una plataforma de corte para maíz o una plataforma para cosecha en hileras. Al usarlo con una plataforma de corte, se debe reducir la velocidad variable del mando a la mínima posible para evitar el desgaste rápido de los componentes de la barra de segado. La cadena del transportador del alimentador puede ajustarse a dos velocidades seleccionando la rueda dentada impulsora situada en el lado derecho del eje inferior. El alimentador se despacha de la fábrica con la cadena impulsora derecha colocada en la rueda dentada grande (A). |
|
AG,OUO1035,326 -63-01MAR99-1/2 |
|

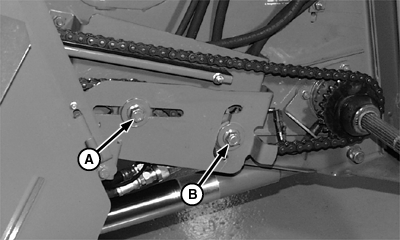

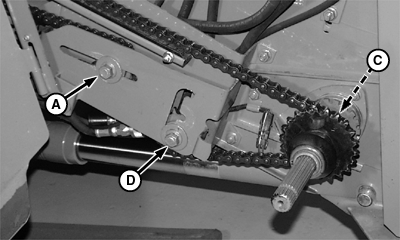

NOTA: En condiciones de baja alimentación, se puede disminuir la velocidad del transportador y aumentar la duración de la pieza moviendo la cadena del transportador hacia la rueda dentada pequeña. Si existen problemas de manejo de material o los cultivos sufren daños, aumentar la velocidad de la cadena del transportador moviéndola hacia la rueda dentada grande. Para mover la cadena a la rueda dentada pequeña: Abrir los escudos delanteros. Aflojar la tuerca (A) y empujar la rueda dentada hacia atrás. Aflojar la tuerca (B) y trasladar la rueda dentada a la posición superior Empujar hacia dentro el acoplador y mover la rueda dentada pequeña (C) hacia fuera hasta que engrane en el tope. Engranar la cadena en la rueda dentada Mover la rueda dentada a la posición inferior (D) y apretar la tuerca (B). Introducir una palanca en los agujeros de la placa interior para desplazar la rueda dentada hacia adelante y apretar la tuerca (A). Cerrar el escudo delantero. |
|
AG,OUO1035,326 -63-01MAR99-2/2 |
