Transporte de cosechadora en remolque

1. Vaciar el tanque de grano y quitar la plataforma de corte.

AG,OUO1035,373 -63-02MAR99-1/11

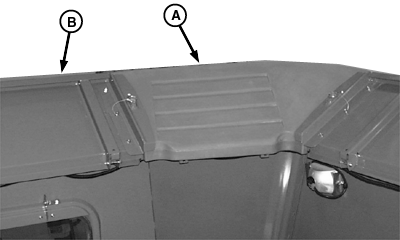

2. Para reducir la altura total, retraer el sinfín descargador, retirar los pasadores de traba rápida y las extensiones (A) de esquina y plegar las extensiones (B) del tanque de grano.

A-Extensiones de esquina
B-Extensiones del tanque de grano

AG,OUO1035,373 -63-02MAR99-2/11

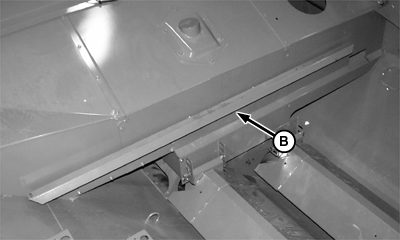

3. Retirar el pasador (A) de traba rápida y la canaleta (B) de muestras.

4. Colocar la canaleta de muestras de grano en la posición de almacenamiento.

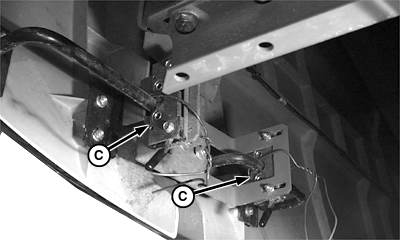

5. Soltar las abrazaderas (C) y bajar el sinfín.

6. Conducir la cosechadora en el remolque y poner la palanca multifuncional en punto muerto.

7. Apagar el motor, sacar la llave de contacto y aplicar el freno de estacionamiento.

A-Pasador de traba rápida
B-Canaleta de muestras de granos
C-Pinzas

AG,OUO1035,373 -63-02MAR99-3/11

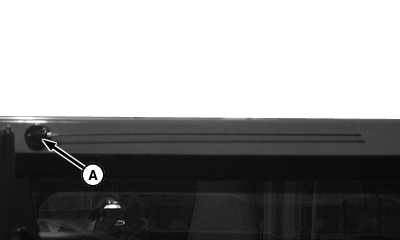

8. Bajar la antena (A) de la radio.

A-Antena de radio

AG,OUO1035,373 -63-02MAR99-4/11

9. Sellar con cinta adhesiva la tapa del tubo de escape (A) para evitar dañar el turboalimentador.

10. Bajar el pasamanos (B).

A-Tapa de tubo de escape
B-Pasamanos

AG,OUO1035,373 -63-02MAR99-5/11

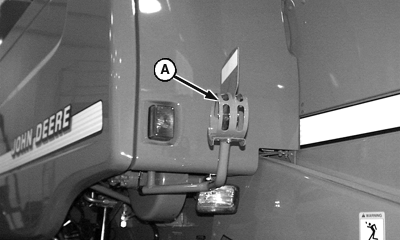

11. Girar las luces de advertencia izquierda y derecha (A) hacia atrás.

A-Luces de advertencia

AG,OUO1035,373 -63-02MAR99-6/11

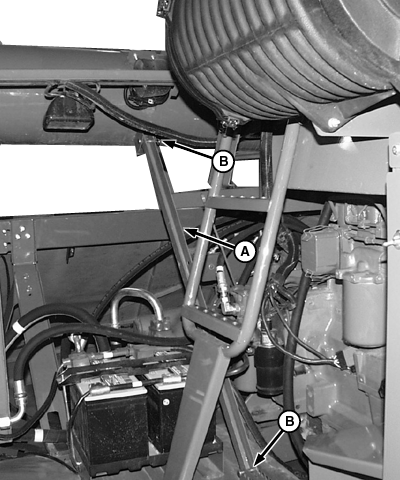

12. Fijar el brazo (A) al sinfín descargador y al soporte con pasadores (B).

A-Brazo
B-Pasadores

AG,OUO1035,373 -63-02MAR99-7/11

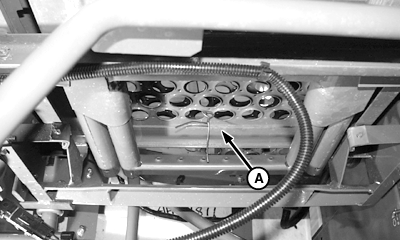

13. Usar alambre para fijar las extensión de la escalera y la plataforma (A).

A-Extensión de escalera y plataforma

AG,OUO1035,373 -63-02MAR99-8/11

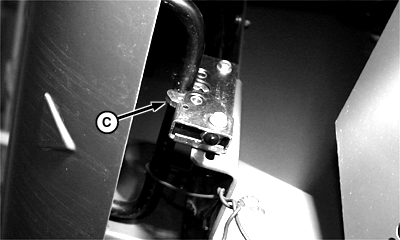

14. Asegurarse de que el pasador (A) está instalado en la placa (B) de bloqueo y sujeto con un pasador de resorte en la esquina delantera de la puerta de ala de gaviota y que el pestillo (C) de la puerta está completamente enganchado.

15. Alambre de sujeción de la puerta en el pestillo (C).

A-Pasador
B-Placa de bloqueo
C-Pestillo de puerta

AG,OUO1035,373 -63-02MAR99-9/11

16. Asegurarse de que los pasadores (A) están instalados en las placas (B) de bloqueo y sujetos con pasadores de resorte en las esquinas delantera y trasera de las puertas de ala de gaviota y que el pestillo (C) de la puerta está completamente enganchado.

17. Alambres de sujeción de la puerta en los pestillos (C).

A-Pasadores
B-Placa de bloqueo
C-Pestillos de puerta

AG,OUO1035,373 -63-02MAR99-10/11

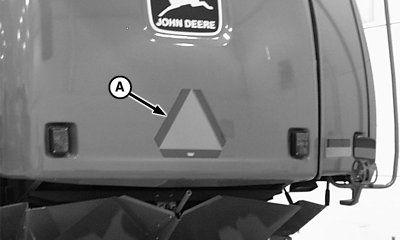

18. Cubrir el emblema (A) de movimiento lento del vehículo.

IMPORTANTE: Sujetar la cosechadora al remolque con cadenas.

19. Sujetar la cosechadora al remolque con cadenas.

A-Emblema de vehículo de movimiento lento

AG,OUO1035,373 -63-02MAR99-11/11
