Conducción de la cosechadora en vías públicas

ATENCION: Girar la escalera completamente hacia adelante para reducir el ancho de la cosechadora y para orientar la luz de advertencia hacia los conductores que se aproximen.

IMPORTANTE: Conducir a una velocidad razonable según las condiciones de la carretera o del campo. Nunca transportar la máquina en una carretera si tiene grano en el tanque. Siempre usar las luces de advertencia

Seguir los reglamentos de la localidad referentes al tamaño, las luces y los rótulos que debe tener el equipo antes de conducir en vías públicas.

NOTA: En máquinas con extensión de escalera larga, 1390 mm (55 in), la escalera no se puede colocar completamente hacia adelante. Se ha incluido una posición a 9° con respecto a la posición completamente adelantada. (Ver "POSICIONES DE LA ESCALERA DE LA CABINA").

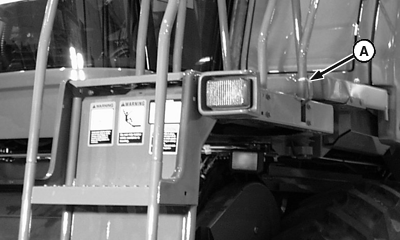

1. Usar la palanca (A) para destrabar la escalera y girarla completamente hacia adelante.

A-Palanca

AG,OUO1035,392 -63-02MAR99-1/10

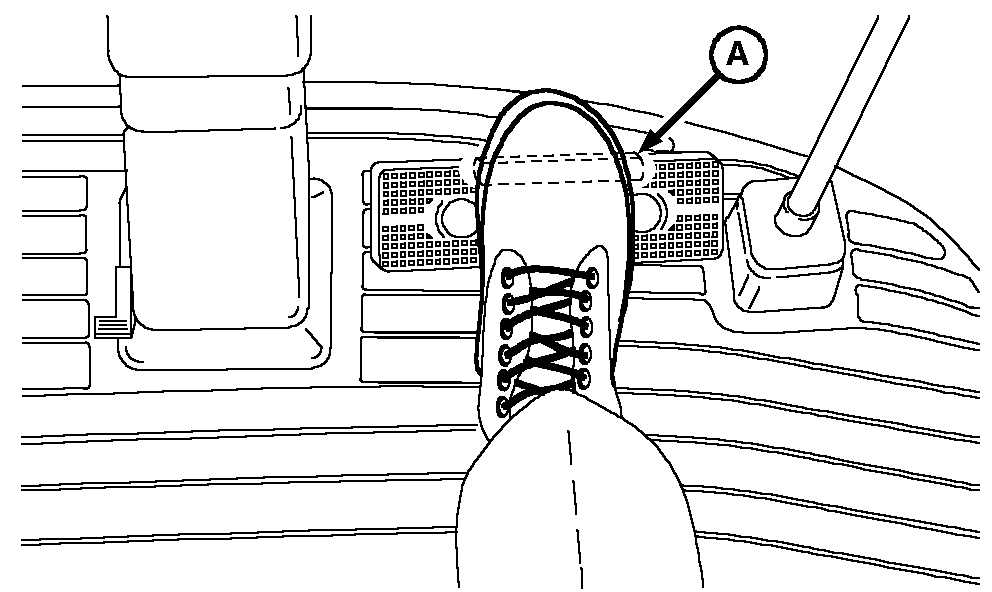

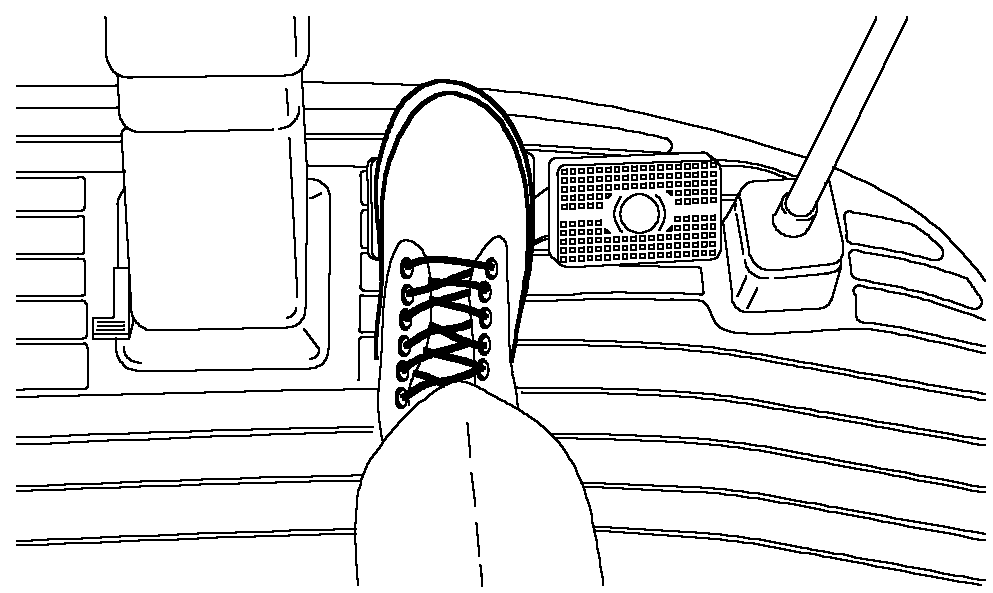

2. Unir los pedales de freno con la traba (A) al conducir en vías públicas. Dejar los pedales destrabados para el funcionamiento en campo.

A-Traba

AG,OUO1035,392 -63-02MAR99-2/10

ATENCION: Abrocharse el cinturón de seguridad cuando se conduce o viaja en la cosechadora.

3. Abrocharse el cinturón de seguridad.

AG,OUO1035,392 -63-02MAR99-3/10

ATENCION: Tocar la bocina para advertir a las personas que se encuentren cerca de la cosechadora antes de arrancar el motor.

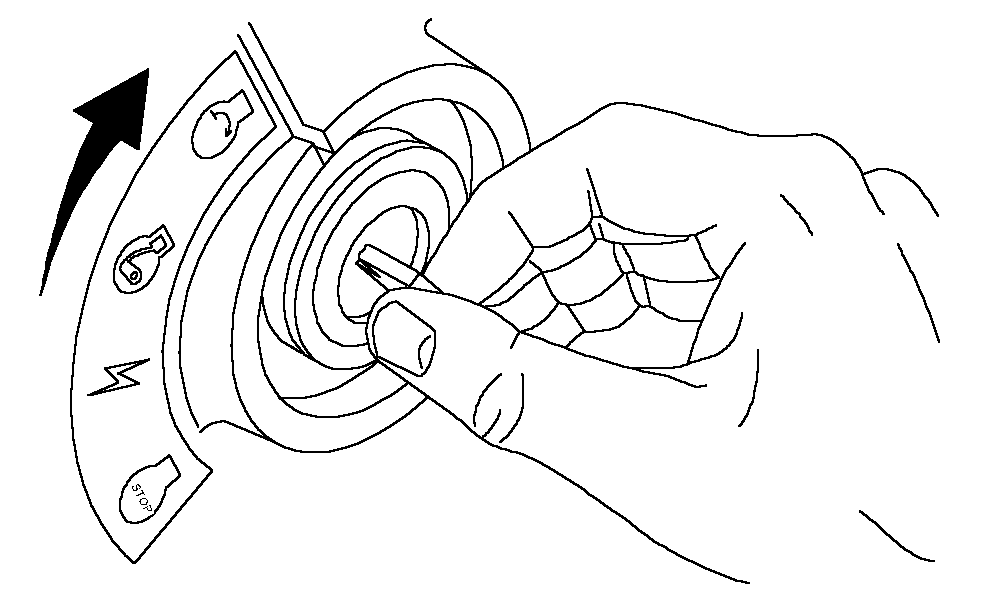

4. Tocar la bocina y arrancar el motor. Usar el auxiliar de arranque para clima frío si es necesario.

AG,OUO1035,392 -63-02MAR99-4/10

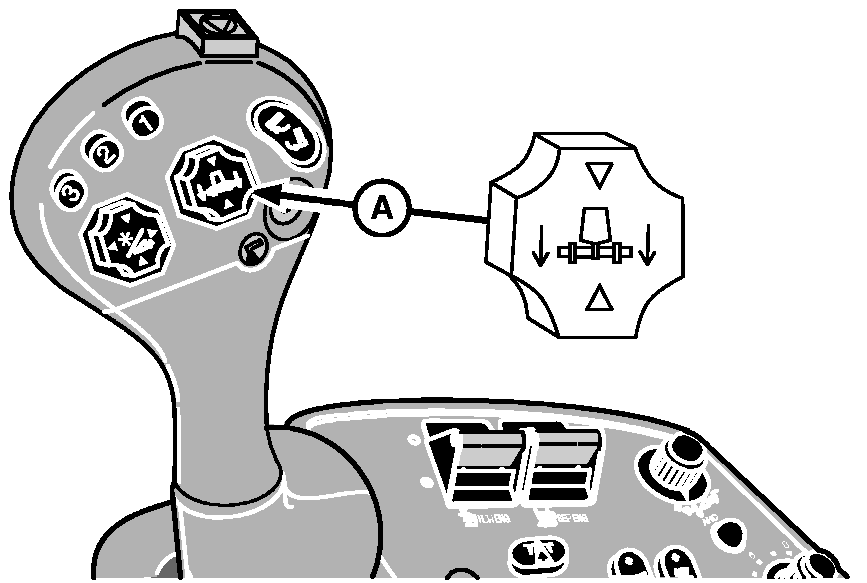

5. Elevar la plataforma de corte con el interruptor (A).

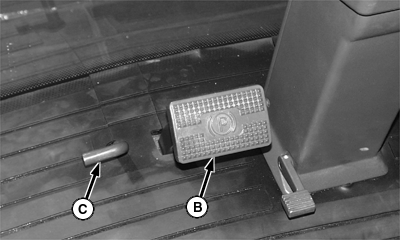

6. Soltar el freno de estacionamiento manual (B) con el pedal (C).

A-Conmutador
B-Freno de estacionamiento manual
C-Pedal

AG,OUO1035,392 -63-02MAR99-5/10

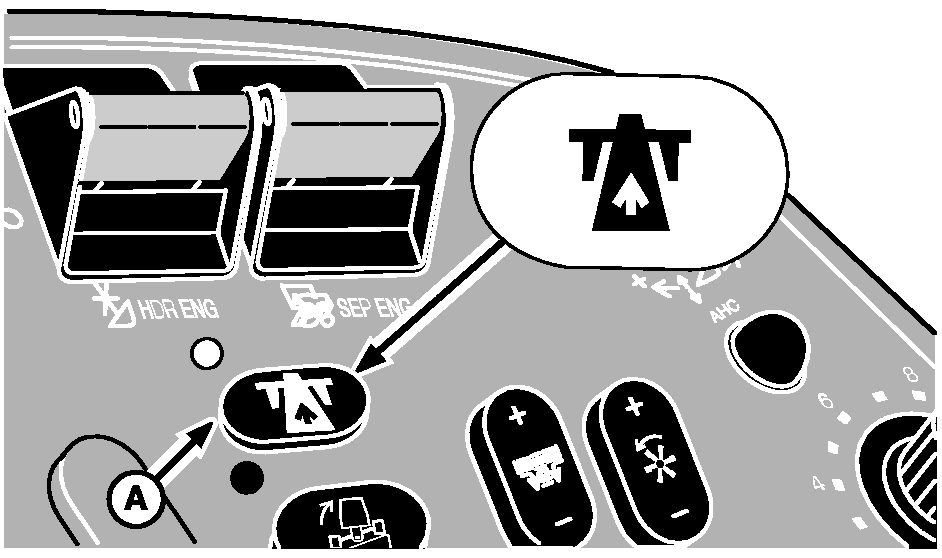

7. Engranar el control de desconexión para transporte (A).

A-Control de desconexión para transporte en carretera

AG,OUO1035,392 -63-02MAR99-6/10

ATENCION: Usar las luces de advertencia y luces traseras en ambos lados para advertir a otros conductores que se aproximen cuando se transporte la máquina en un camino o carretera pública. Encender las luces de advertencia al conducir la cosechadora en una vía pública. Girar la escalera de la cabina totalmente hacia adelante para orientar la luz de advertencia hacia los conductores que se aproximan. No encender las luces de advertencia si la ley lo prohibe.

NOTA: En máquinas con extensión de escalera larga, 1390 mm (55 in), la escalera no se puede colocar completamente hacia adelante. Se ha incluido una posición a 9° con respecto a la posición completamente adelantada. (Ver "POSICIONES DE LA ESCALERA DE LA CABINA").

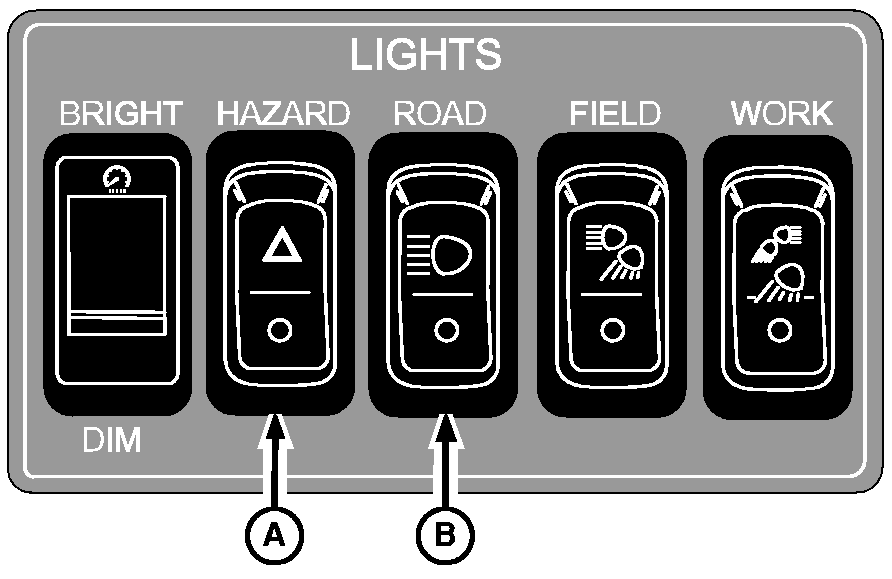

8. Activar el control de luces de advertencia (A) al conducir por vías públicas, tanto de día como de noche. Encender las luces de carretera (B) para transitar de noche. Las luces de advertencia funcionan automáticamente cuando el conmutador de luces de advertencia se conecta.

NOTA: Los indicadores de señalizadores de viraje en la columna de la dirección se encienden continuamente para indicar un viraje.

9. Usar los señalizadores de viraje según se los necesite. Estos no se apagan por sí solos.

A-Control de luces de advertencia
B-Control de luces de carretera

AG,OUO1035,392 -63-02MAR99-7/10

10. Presionar el control de velocidad del motor (A) para alcanzar la velocidad máxima del motor.

NOTA: Para trabajar en el campo, seleccionar una marcha adecuada para las condiciones de trabajo.

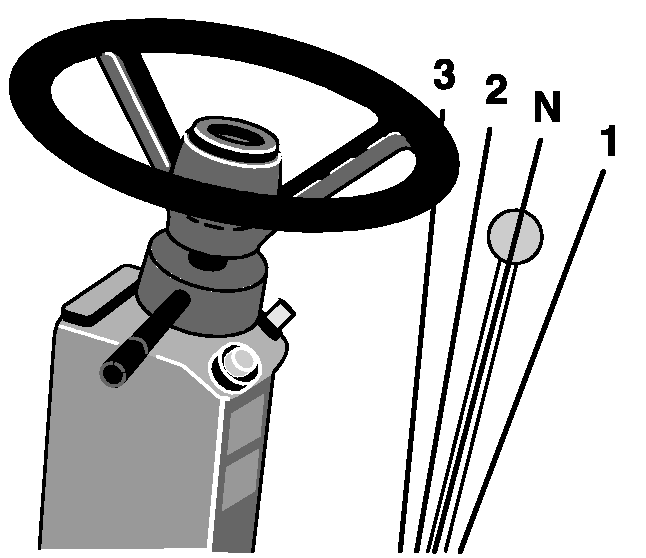

11. Engranar la 3a marcha para conducir en carreteras.

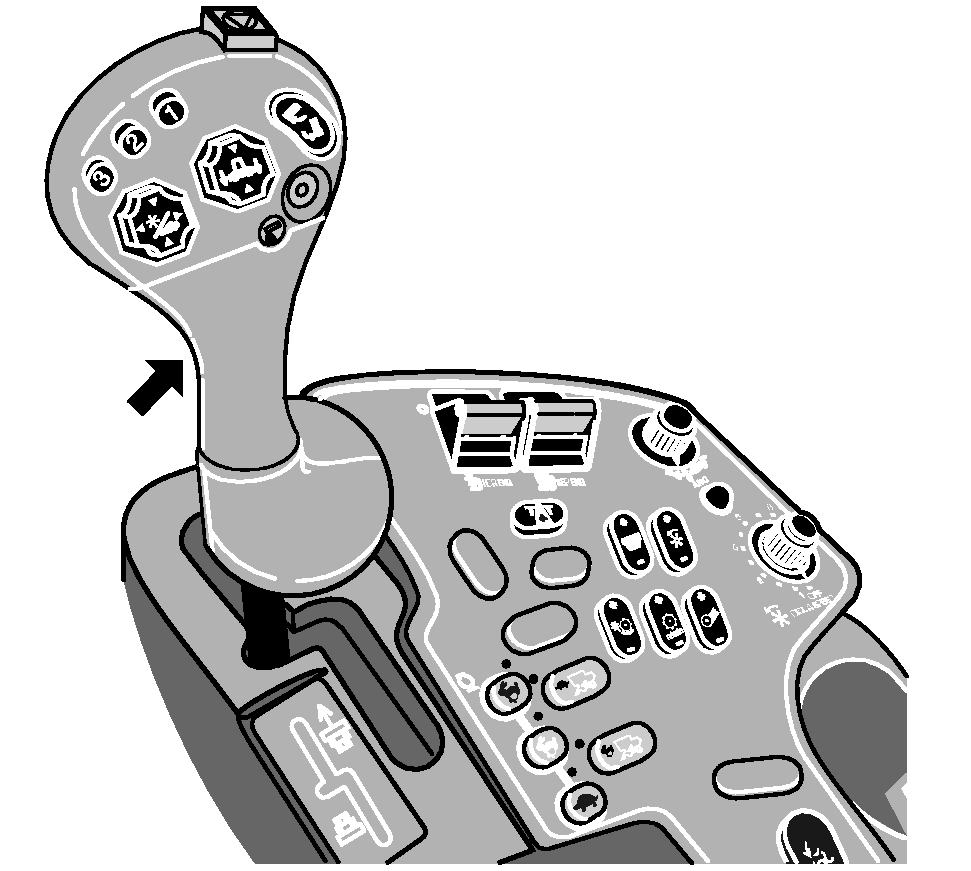

12. Cambiar de marcha y mover lentamente la palanca multifuncional hacia adelante o hacia atrás. Al llegar a la cima de una colina, tirar la palanca multifuncional hacia atrás antes de empezar a bajarla.

A-Conmutador de velocidad del motor

AG,OUO1035,392 -63-02MAR99-8/10

IMPORTANTE: Para evitar daños al sistema hidrostático, no engranar ni desengranar la tracción en las 4 ruedas mientras se conduce la cosechadora en la tercera marcha (marcha para carreteras) a la velocidad máxima de avance. Reducir la velocidad a menos de la mitad de máxima.

Desengranar la tracción en las 4 ruedas antes de bajar una pendiente pronunciada.

Si se conduce la cosechadora en condiciones que causen presiones altas en el sistema hidrostático y se desacelera o detiene la cosechadora, poner la palanca de mando hidrostático en el punto muerto y cambiar a una marcha inferior.

Mientras se cosecha, se puede cambiar entre el ajuste lento (tortuga) y rápido (conejo) de "GO".

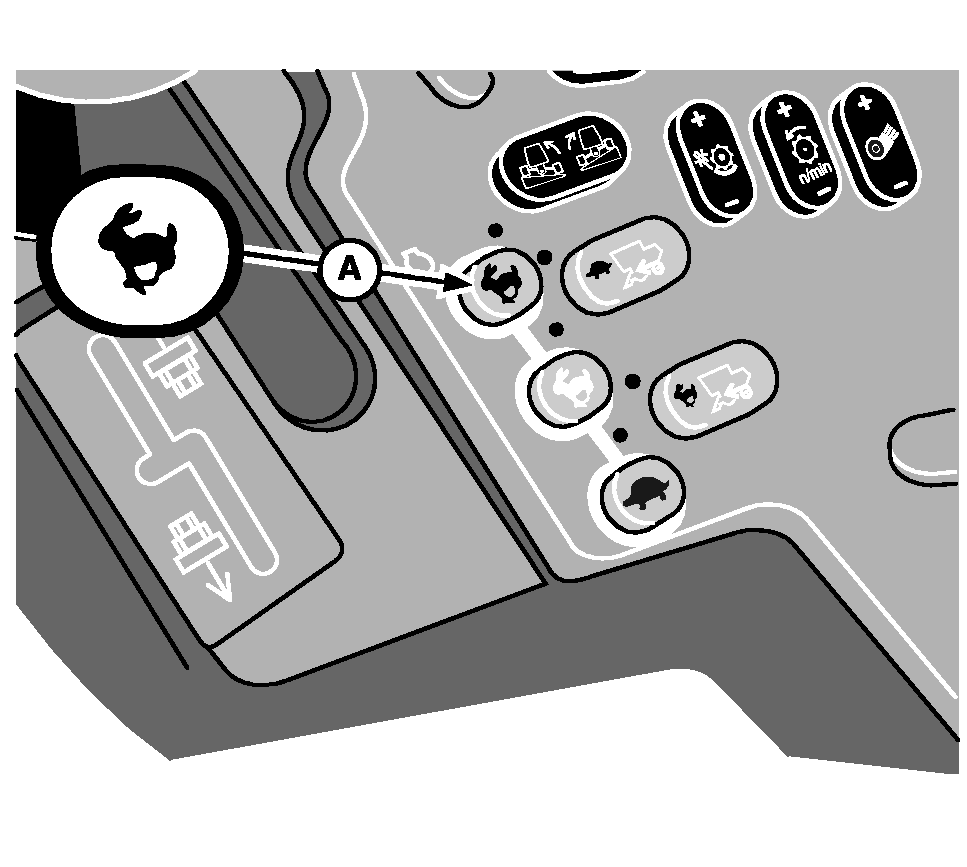

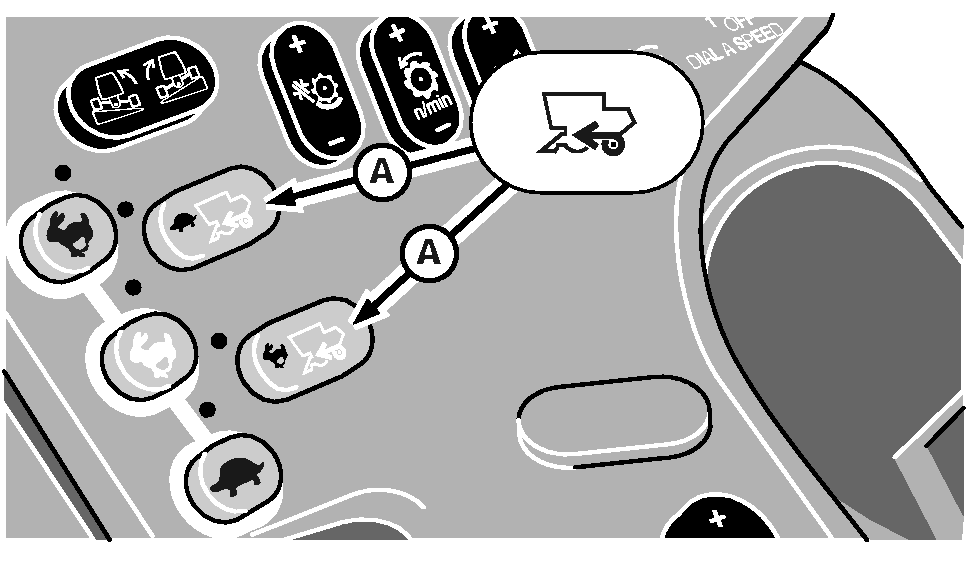

13. Pulse uno de los controles (A) una vez para engranar la tracción en las 4 ruedas y una vez para desactivarla.

Pulse el control superior (tortuga) cuando sea necesaria más tracción y el inferior (conejo) cuando sea necesaria mayor velocidad.

A-Control de tracción en 4 ruedas

AG,OUO1035,392 -63-02MAR99-9/10

ATENCION: La velocidad de avance aumentará al desactivar la tracción en las cuatro ruedas y disminuirá al activarla.

NOTA: Para que el rendimiento general sea óptimo, se recomienda dejar la tracción en 4 ruedas de dos velocidades en el modo de velocidad lenta (tortuga). Esto permite que la máquina funcione a su capacidad de par motor máxima.

Se recomienda utilizar el modo de velocidad rápida (conejo) solamente en condiciones en que las ruedas traseras puedan patinar o cuando sea necesaria mayor velocidad de avance.

En la mayoría de las condiciones, las ruedas delanteras perderán tracción y patinarán antes que las ruedas traseras. Cuando hay mucho fango, podría ser necesario aplicar momentáneamente ambos frenos para aumentar la presión hidrostática alimentada a los motores de la tracción en las cuatro ruedas. Si las ruedas traseras patinan excesivamente, cambiar de la segunda marcha a la primera.

Cuando la tracción está activada, se producen las siguientes reducciones de la velocidad de avance:

• Primera marcha: 20%
• Segunda marcha: 30%
• Tercera marcha: 50%

AG,OUO1035,392 -63-02MAR99-10/10
