| POTENCIA DE SALIDA DE RADIO FM A DISYUNTOR/CALIBRE DE ALAMBRE |
| POTENCIA DE SALIDA DE RADIO (VATIOS) |
PROTECCION APROX. REQUERIDA POR CIRCUITOa |
TAMAÑO Y N° DE PIEZA DE DISYUNTOR |
CALIBRE DE CABLE (AWG)
a |
| Hasta 5b |
- |
- |
- |
| 10 |
5 A |
6 A - AT41395 |
16 |
| 20 |
10 A |
10 A - AT42014 |
14 |
| |
|
AR55649 |
|
| 30 |
15 A |
15 A - AT42040 |
12 |
| 40 |
20 A |
20 A - AT41394 |
10 |
| 50 |
25 A |
25 A - AM33621 |
10 |
| 60c |
30 A |
30 A - AR49352 |
8 |
| 80c |
40 A |
40 A - AT29162 |
8 |
| 100c |
50 A |
50 A - AH112189 |
8 |
| aEstas son sólo guías. Consultar el manual de la radio para los valores aplicables. |
| bSe puede usar el cable de alimentación suministrado con la máquina. Si no se desea usarlo, usar el alambre y el disyuntor correspondientes a una radio de 10 W. |

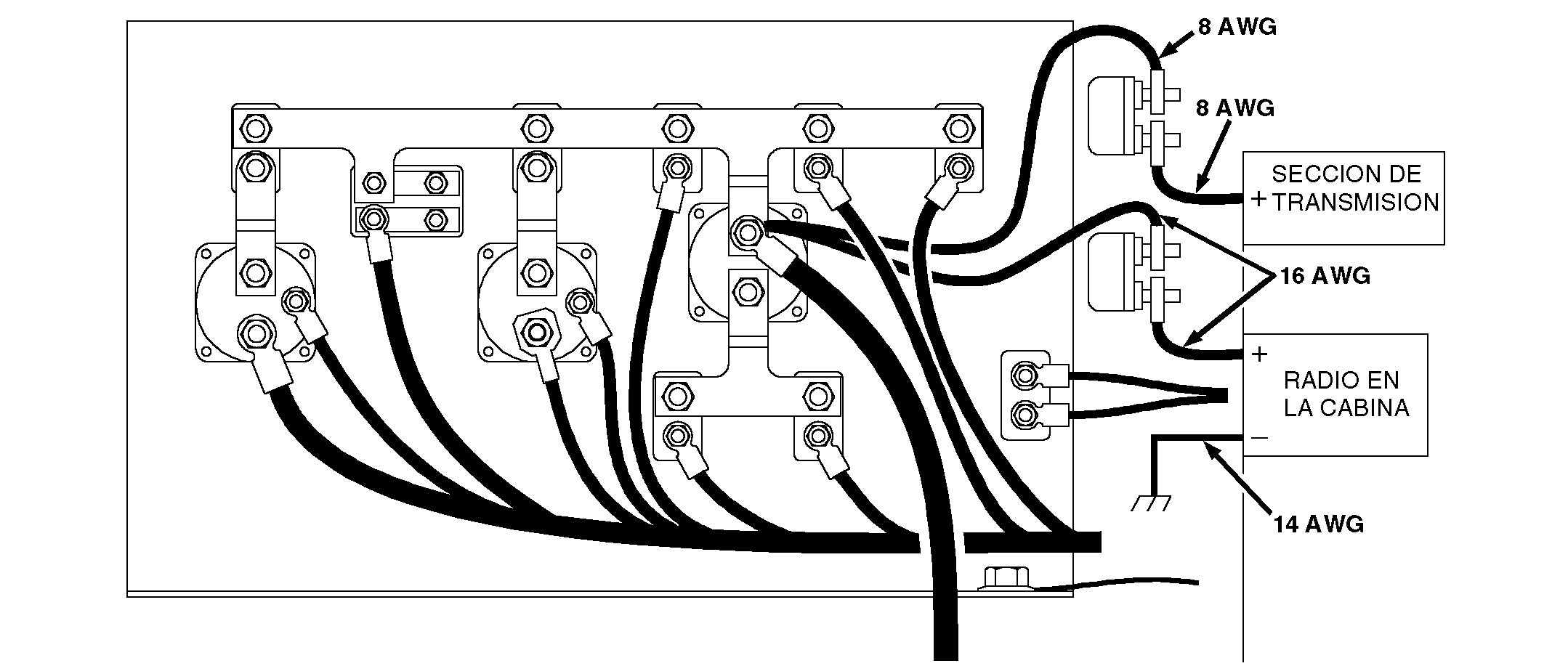

| cSi la radio requiere dos cables de alimentación, el calibre del cable indicado se aplica sólo para la sección de transmisión. Consultar el manual de la radio para los requisitos de baja corriente. |
|
Usar la tabla para determinar la capacidad del disyuntor y el calibre del alambre necesario para la radio.

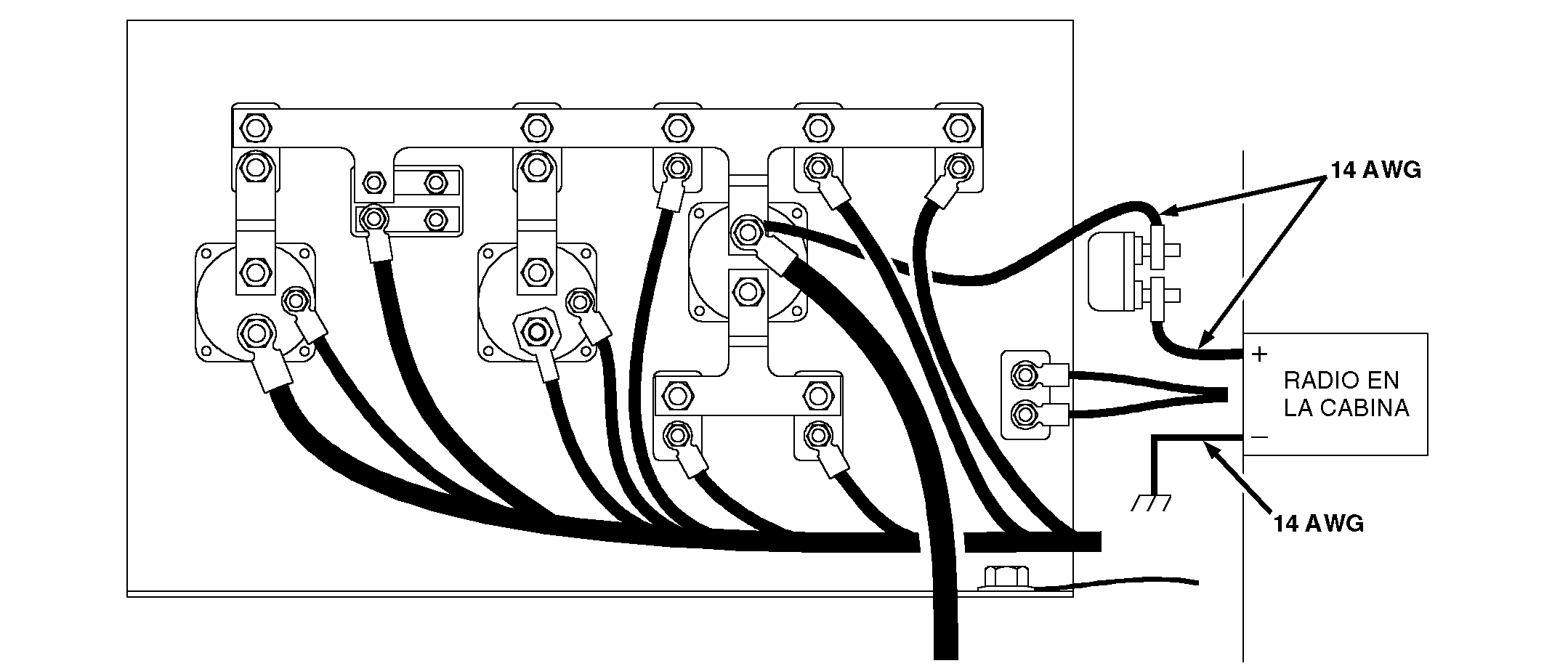

Los disyuntores deben montarse en el costado del panel de relés como se muestra arriba. Debido a los diferentes modelos disponibles, las patas de montaje de los disyuntores deben usarse como plantilla para perforar los agujeros de montaje. Pasar el alambre de alimentación de los disyuntores a través del ojal de la placa de conectores en la pared de la cabina hasta la radio, junto al grupo de cables principal izquierdo.
Usar una cubierta protectora para el arnés cada vez que el aislante de los alambres pudiera entrar en contacto con un borde afilado.
|
