Calibración cero del sensor del cóncavo

El sensor de posición del cóncavo se calibra usando el procedimiento de calibración correspondiente. El procedimiento de calibración debe llevarse a cabo antes del uso inicial de la máquina o cuando se sustituye el sensor del cóncavo.

NOTA: Si se ha sustituido el sensor, asegurarse de que el cóncavo y el separador están limpios de residuos de cultivo.

Girar la llave de contacto a la posición de marcha o arrancar la cosechadora.

Presionar la tecla de diagnóstico. En el tacómetro con tres pantallas aparecerá DIA.

AG,OUO1035,599 -63-07MAY99-1/6

Presionar la tecla de calibración. En el tacómetro aparecerán CAL (calibración) y conc (cóncavo).

AG,OUO1035,599 -63-07MAY99-2/6

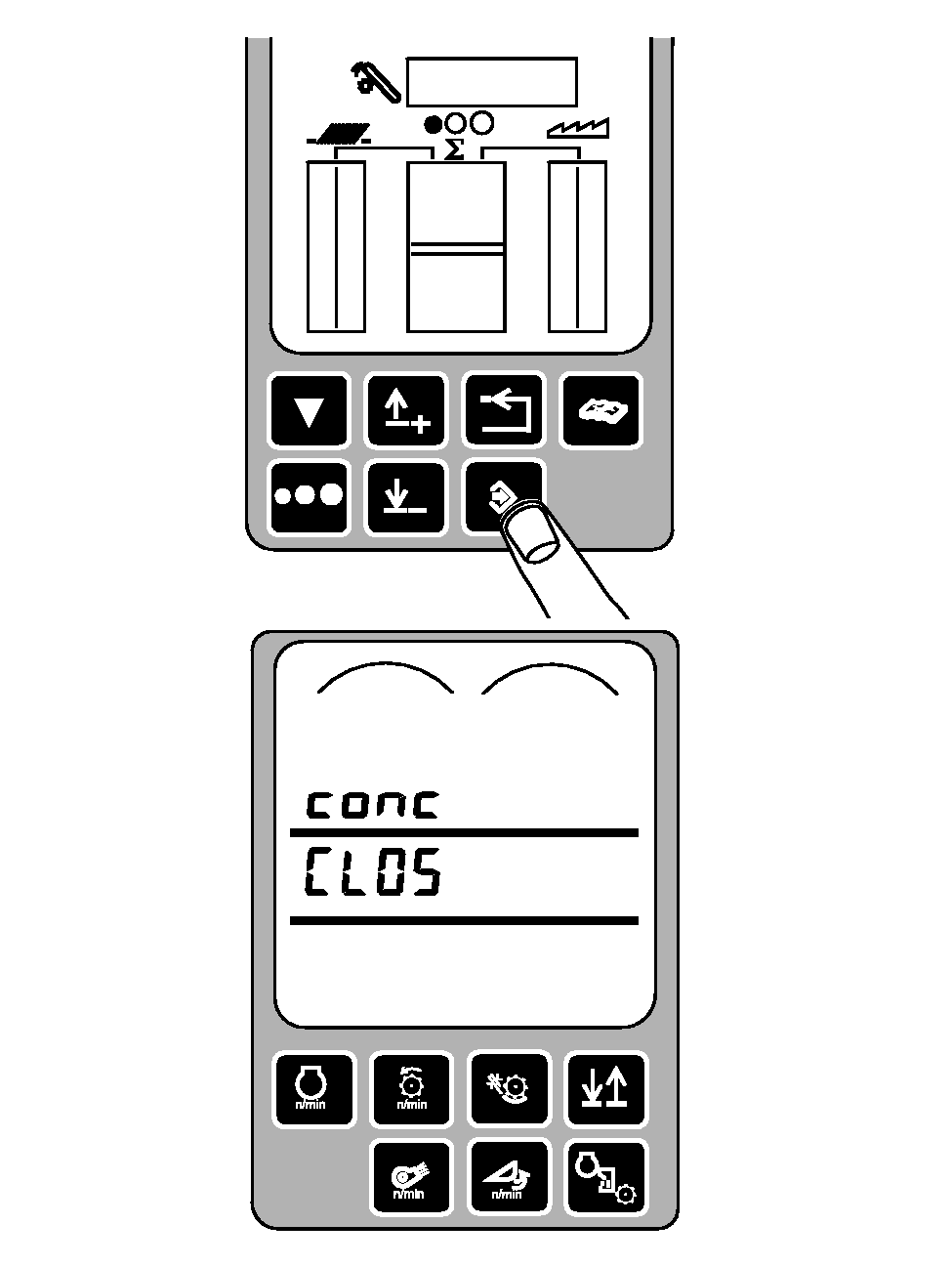

Pulsar la tecla de introducir, el mensaje "conc" se visualiza en el renglón superior de la pantalla. El mensaje "CLOS" se visualiza en el segundo renglón de la pantalla.

AG,OUO1035,599 -63-07MAY99-3/6

Para fijar el valor de cero:

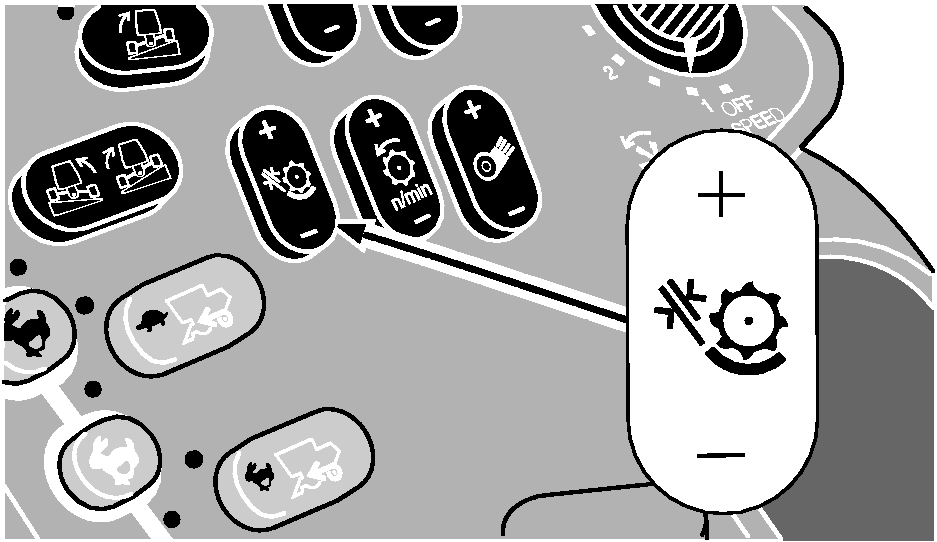

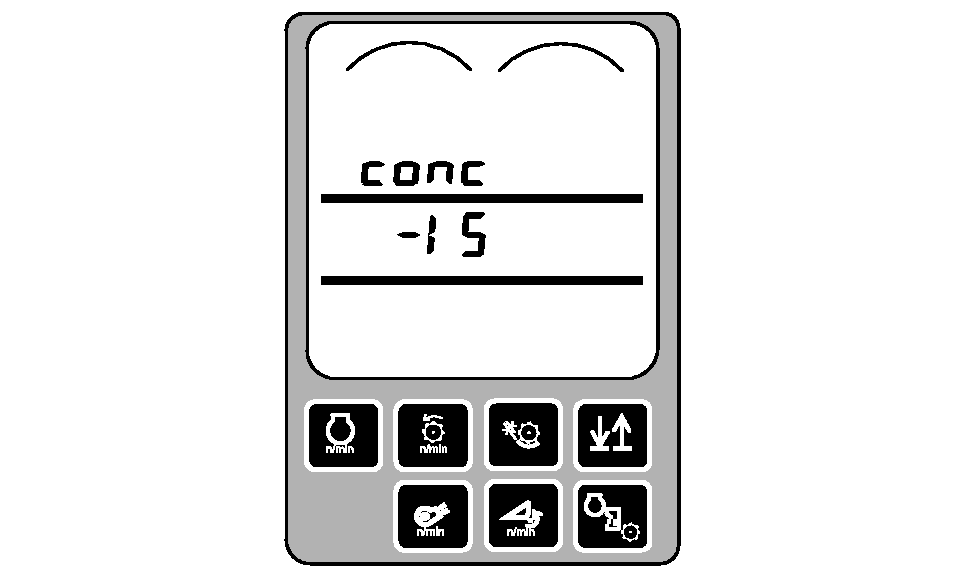

Mantener pulsado el símbolo (-) de la tecla de espacio libre hasta que el cóncavo se cierre por completo (se escucha un chasquido). Mientras se mantiene pulsado el símbolo (-), los números en el renglón central de la pantalla van disminuyendo hasta que el cóncavo se ha cerrado completamente.

AG,OUO1035,599 -63-07MAY99-4/6

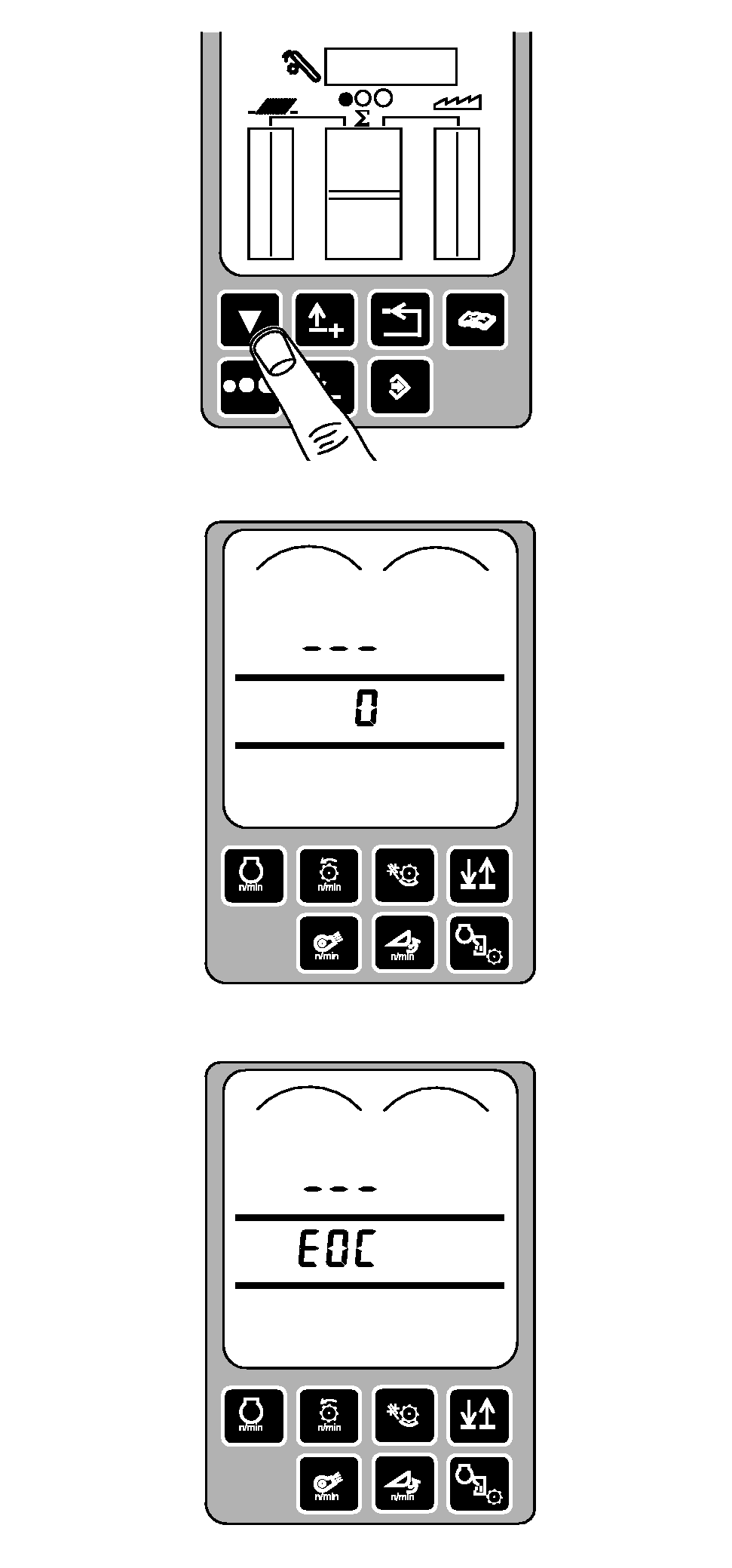

Presionar la tecla de calibración. El valor cero ("0") se visualiza en el tacómetro por dos segundos, y después se visualiza el mensaje "EOC".

AG,OUO1035,599 -63-07MAY99-5/6

Pulsar la tecla de introducir para guardar el valor de calibración, o pulsar la tecla de regresar para interrumpir la calibración (sin guardar los valores nuevos).

Pulsar la tecla de regresar para retornar al modo de funcionamiento normal.

AG,OUO1035,599 -63-07MAY99-6/6
