Limpieza Condensador

ATENCION: Apagar el motor, sacar la llave de contacto y aplicar el freno de estacionamiento.

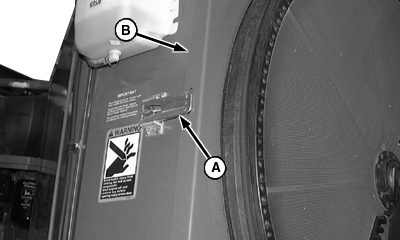

Soltar el pestillo (A) y abrir la puerta (B) de la rejilla giratoria.

A-Pestillo
B-Puerta de la rejilla giratoria

AG,OUO1035,668 -63-19MAY99-1/2

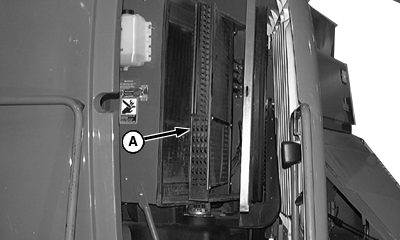

Sacar el condensador (A) y el enfriador de aceite para limpiarlos.

Limpiar el enfriador de aceite, condensador y radiador.

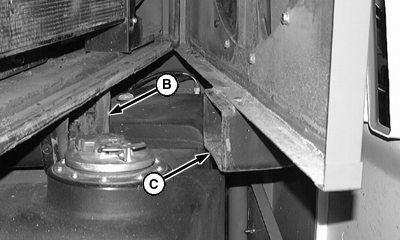

Limpiar la tierra del conducto inferior de vacío (B) y del conducto (C).

IMPORTANTE: Si se usa aire o agua a alta presión, tener cuidado de no dañar las aletas del enfriador. Usar un peine de aletas para enderezar las aletas dobladas. Las aletas dobladas desmejoran el rendimiento del enfriador.

Mantener las aletas del condensador rectas. Después de la limpieza, cerrar y trabar la puerta de la rejilla giratoria.

A-Condensador
B-Conducto de vacío
C-Conducto

AG,OUO1035,668 -63-19MAY99-2/2
