Calibración de la plataforma de corte
El procedimiento de calibración de la plataforma de corte debe efectuarse la primera vez que se emplea una plataforma en una cosechadora o cuando se sustituye cualquier sensor. El sensor de recuperación de altura debe funcionar.
Preparación de la plataforma de corte para la calibración:
-
Conectar la plataforma de corte a la cosechadora y conectar su arnés al arnés de la cosechadora.
-
Verificar que los sensores de altura de la plataforma (si los tiene) funcionen.
-
Arrancar la cosechadora y conducirla sobre una superficie firme y nivelada.
|
|
|
|
AG,OUO1035,690 -63-09JUN99-1/11
|
|
Pulsar la tecla de diagnóstico. En el tacómetro con tres pantallas aparecerá DIA.
|
|
|
|
AG,OUO1035,690 -63-09JUN99-2/11
|
|
Presionar la tecla de calibración. En el tacómetro aparecerán CAL (calibración) y conc (cóncavo).
|
|
|
|
AG,OUO1035,690 -63-09JUN99-3/11
|
|

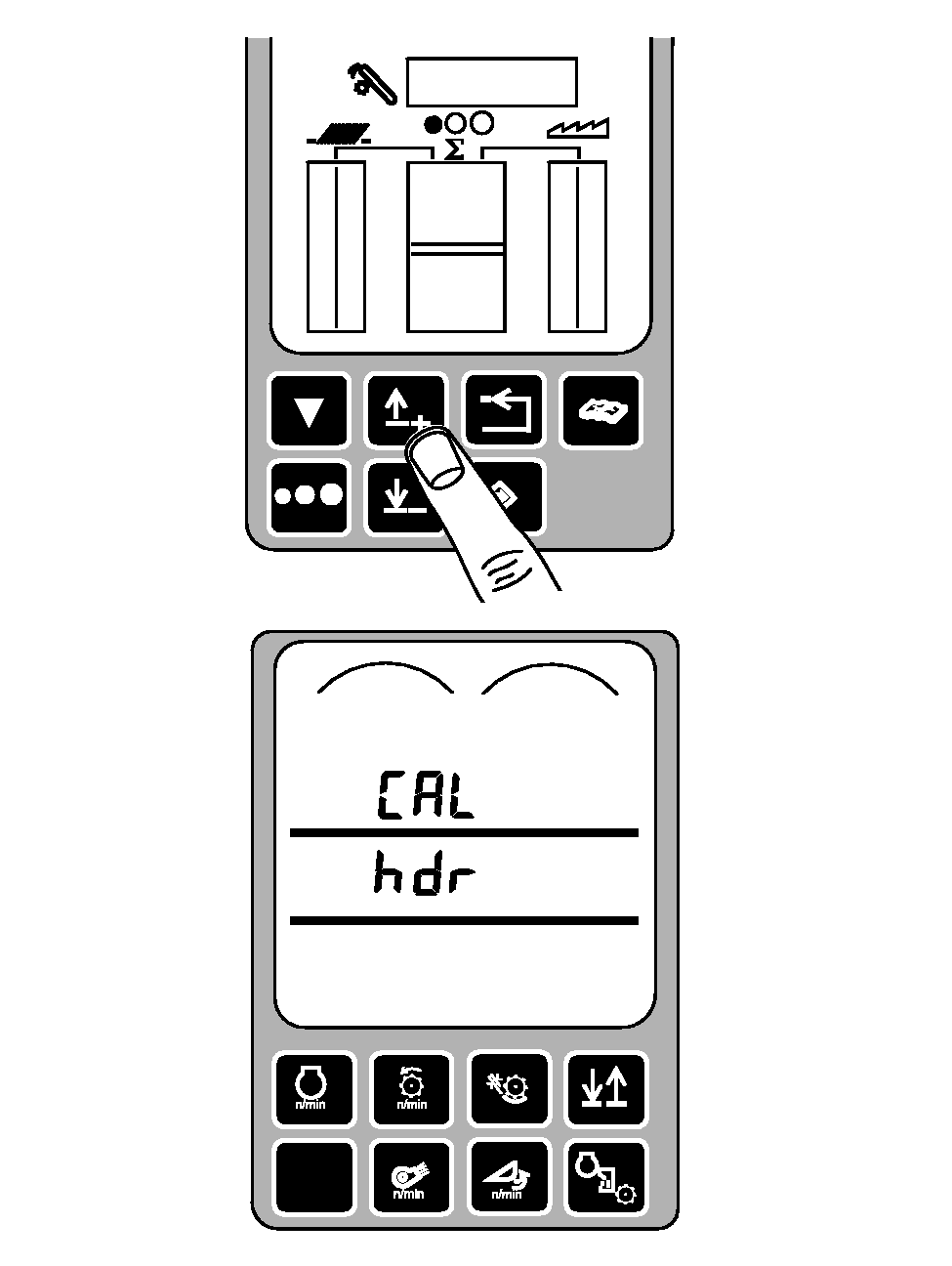

Pulsar las teclas de flecha arriba o flecha abajo hasta que los mensajes "CAL" y "hdr" se visualicen en el tacómetro.
|
|
|
|
AG,OUO1035,690 -63-09JUN99-4/11
|
|

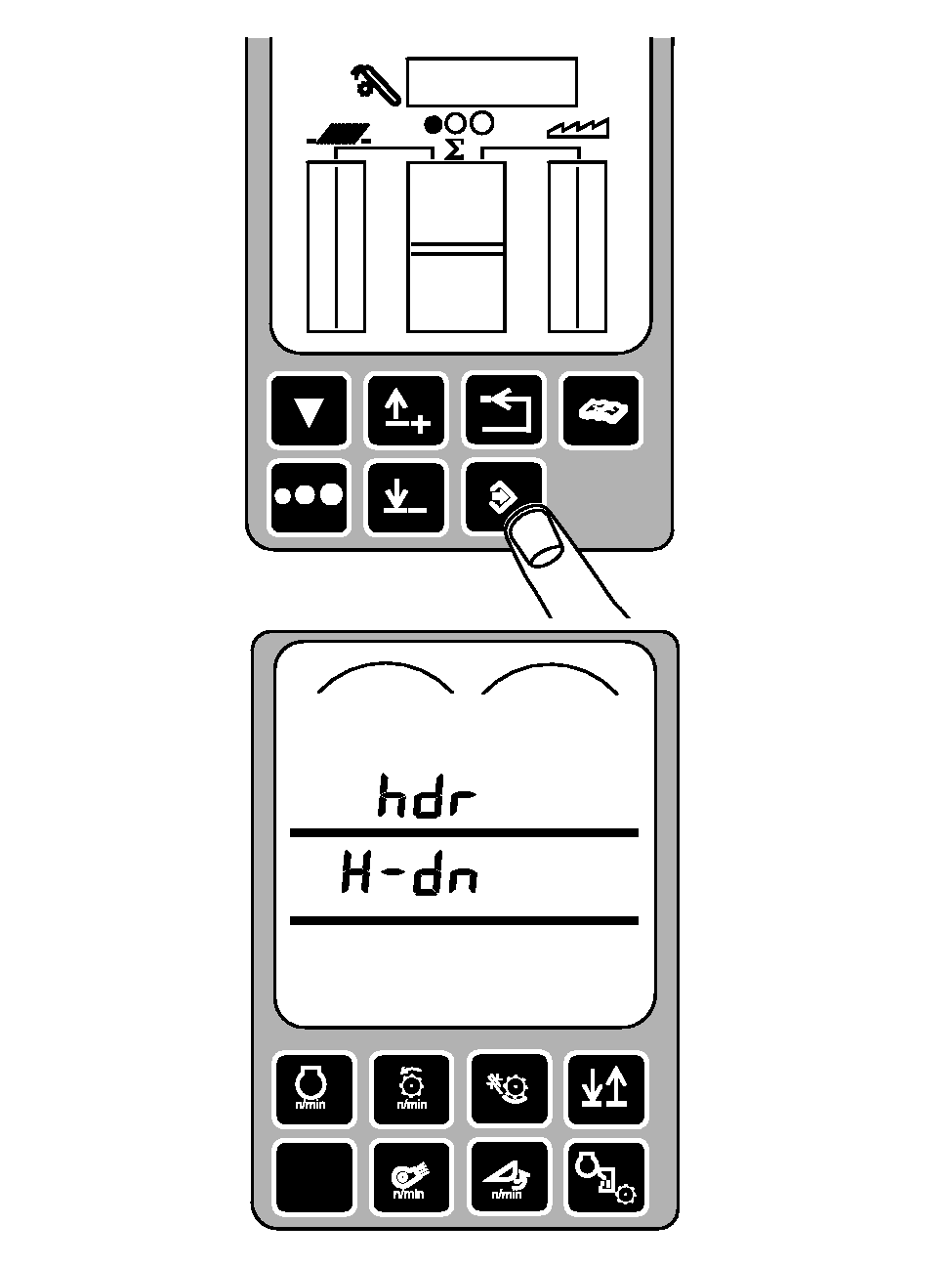

Pulsar la tecla de introducir para entrar en el modo de calibración de la plataforma. Los mensajes "hdr" y "H-dn" se visualizan en el tacómetro.
|
|
|
|
AG,OUO1035,690 -63-09JUN99-5/11
|
|
Fijar un valor mínimo para el sensor.

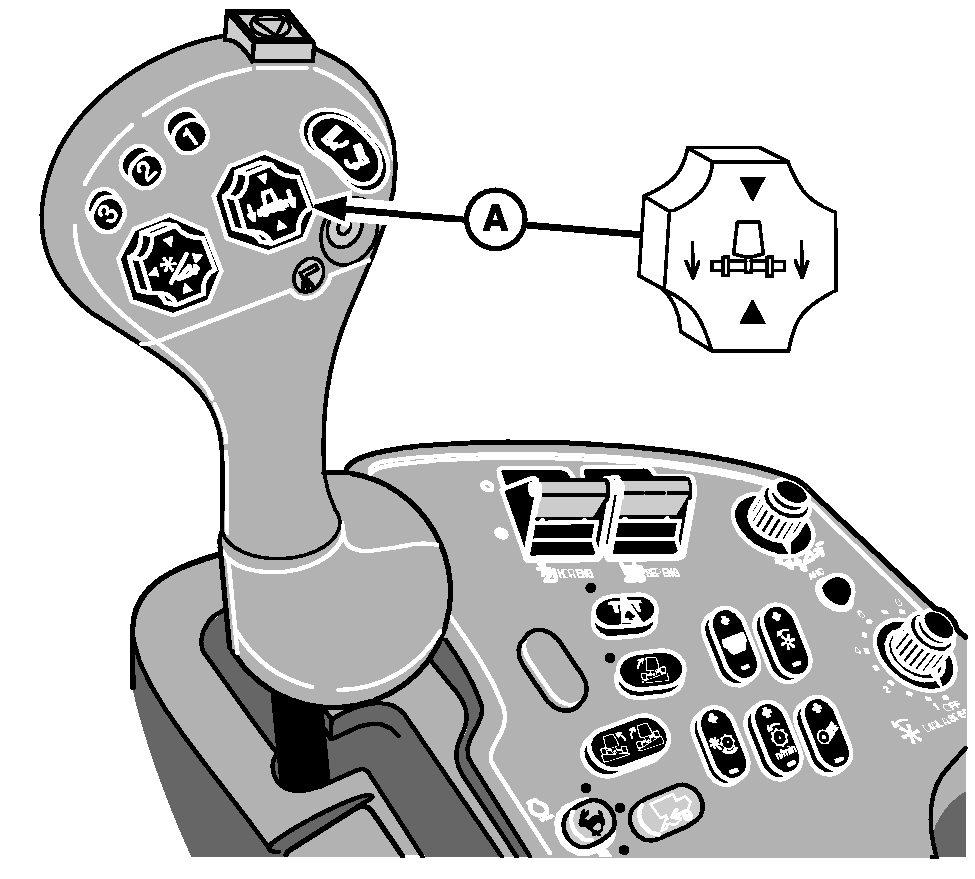

Bajar e inclinar la plataforma de corte con el control de elevar/bajar e inclinar (A) hasta que la plataforma quede plana sobre el suelo. Los lados izquierdo y derecho de la plataforma deben tocar el suelo al mismo tiempo al bajarla.
A-Control de elevar/bajar la plataforma de corte
|
|
|
|
AG,OUO1035,690 -63-09JUN99-6/11
|
|

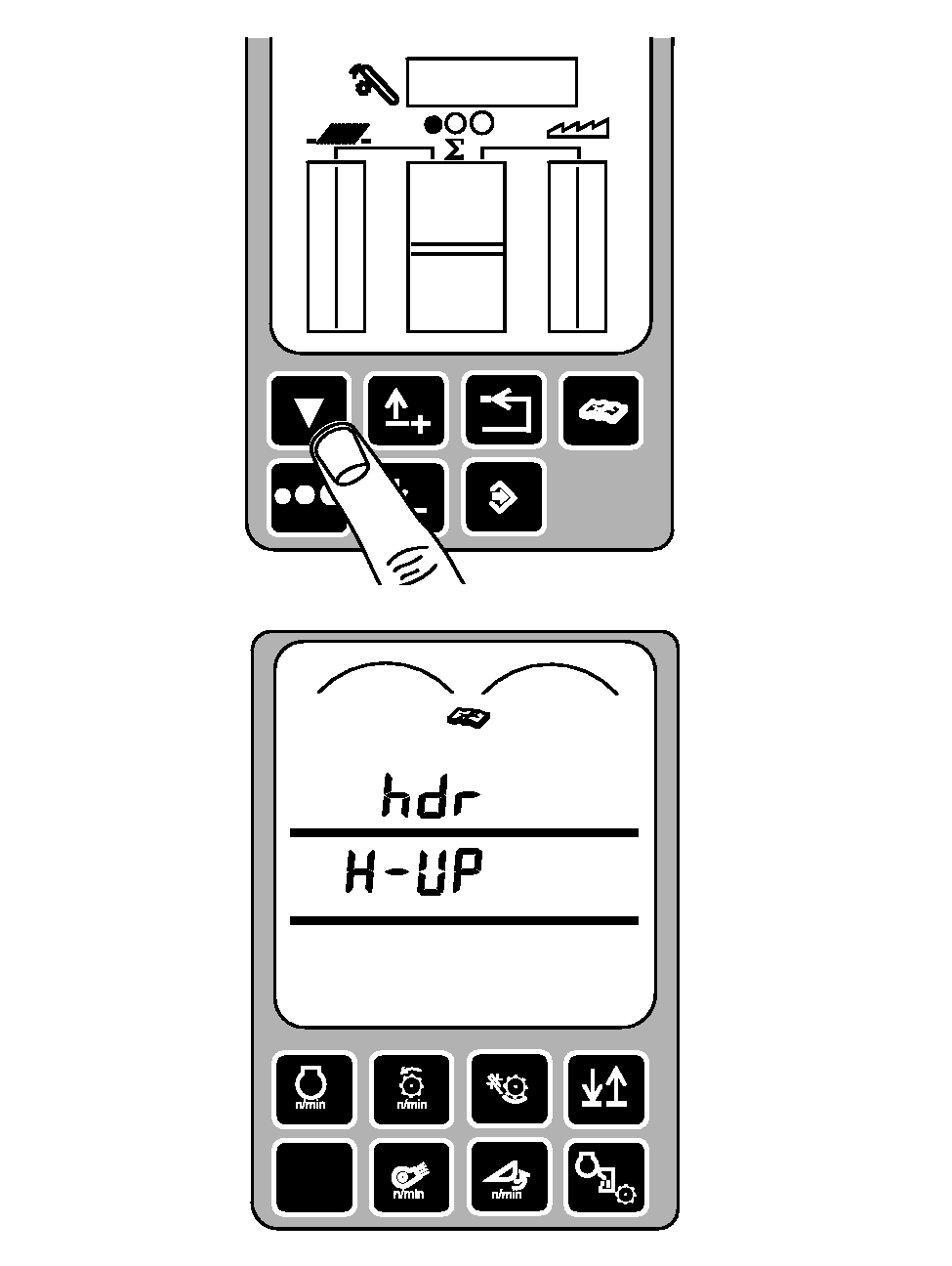

Pulsar la tecla de calibración. Los mensajes "hdr" y "H-UP" se visualizan en el tacómetro.
|
|
|
|
AG,OUO1035,690 -63-09JUN99-7/11
|
|

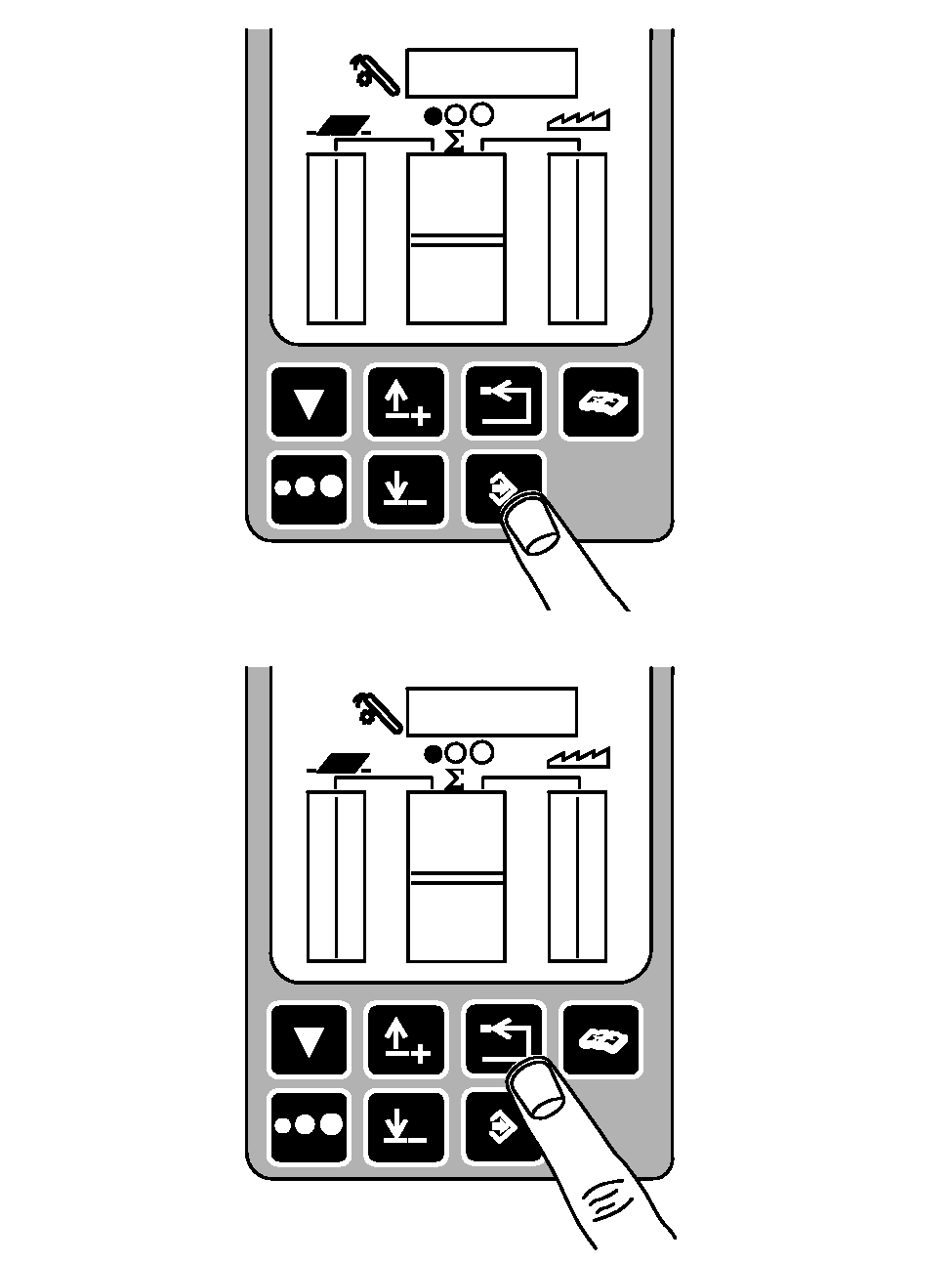

Pulsar la tecla de introducir para guardar los valores de calibración y retornar al modo normal de funcionamiento, o pulsar la tecla de regresar para interrumpir la calibración (sin guardar los valores nuevos).
Pulsar la tecla de flecha hacia atrás para volver al funcionamiento normal.
|
|
|
|
AG,OUO1035,690 -63-09JUN99-8/11
|
|
Fijar un valor máximo para el sensor.
Elevar la plataforma de corte completamente con el control de elevar/bajar (A).
A-Control de elevar/bajar la plataforma de corte
|
|
|
|
AG,OUO1035,690 -63-09JUN99-9/11
|
|
Presionar la tecla de calibración. El tacómetro indica EOC.
|
|
|
|
AG,OUO1035,690 -63-09JUN99-10/11
|
|
Pulsar la tecla de introducir para guardar los valores de calibración y retornar al modo normal de funcionamiento, o pulsar la tecla de regresar para interrumpir la calibración (sin guardar los valores nuevos).
Pulsar la tecla de flecha hacia atrás para volver al funcionamiento normal.
|
|
|
|
AG,OUO1035,690 -63-09JUN99-11/11
|
|
