Botones de activación (negros)

Cuando se pulsa uno de los botones (A), (B) o (C), se llevan a cabo las funciones siguientes:

• Recuperación de altura de plataforma
• Detección de altura de plataforma
• Control CONTOURMASTER ™

El sistema electrónico de control retorna la plataforma de corte a las posiciones preseleccionadas.

NOTA: Todas las posiciones de la plataforma de corte obtenidas pulsando los botones (A), (B) o (C) pueden anularse pulsando los controles (D) o (E).

Los botones de activación funcionan solamente cuando:

1. Una plataforma de corte debidamente equipada esté conectada a la cosechadora.
2. El motor esté en marcha.
3. El control de desconexión para transporte (B) está en la posición de campo.
4. El modo Recuperar altura de plataforma esté activado.
5. El control de engrane de la plataforma de corte esté conectado.

El sistema ha sido activado pulsando los botones de activación de la plataforma de corte ubicados en la palanca multifuncional. El sistema de control de la plataforma entonces toma control del mecanismo y desplaza la plataforma de corte a la posición seleccionada.

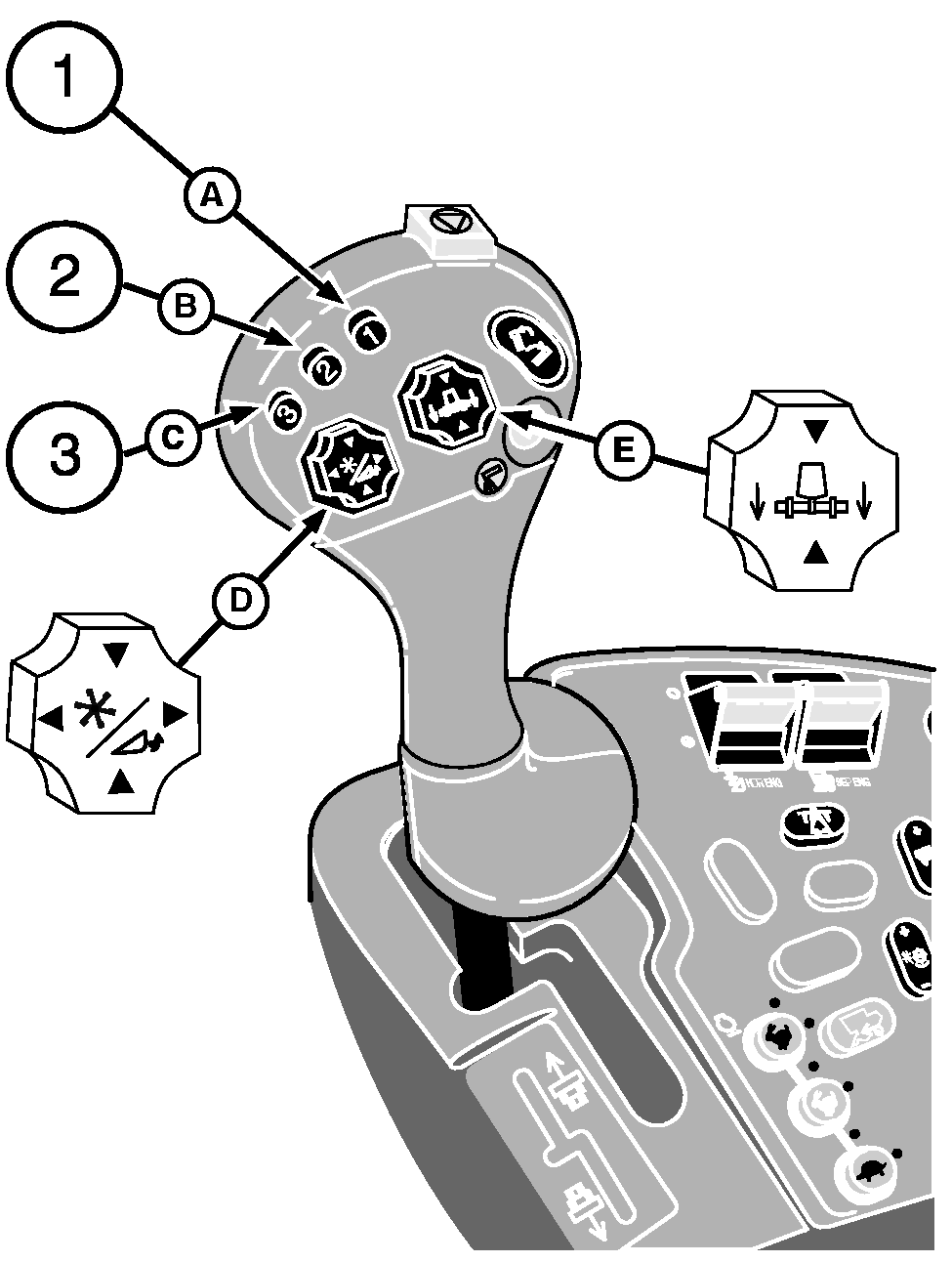

A-Botón de activación 1
B-Botón de activación 2
C-Botón de activación 3
D-Elevación/desplazamiento longitudinal del molinete
E-Control de elevar/bajar e inclinación de la plataforma de corte

CONTOURMASTER es una marca registrada de Deere & Company

AG,OUO1035,801 -63-14JUL99-1/1
