Sustitución de bombilla del monitor de poste COMMANDTOUCH™

1. Determinar cuál es la bombilla averiada.

2. Desconectar el conector del arnés de alambrado de la parte posterior de la pantalla GREENSTAR ™ y el sensor de trazado de mapa, si lo tiene.

3. Quitar dos pernos de la parte trasera del sensor de trazado de mapa. Quitar el conjunto de la pantalla GreenStar, si lo tiene.

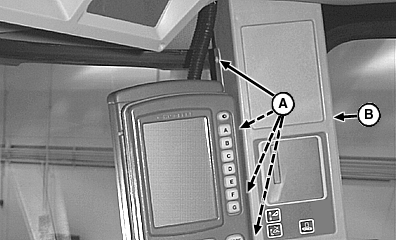

4. Sacar los tornillos de montaje (A), la escuadra y el monitor del poste (B).

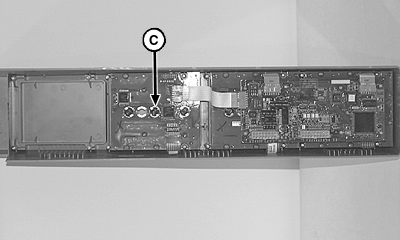

5. Quitar la bombilla fundida (C).

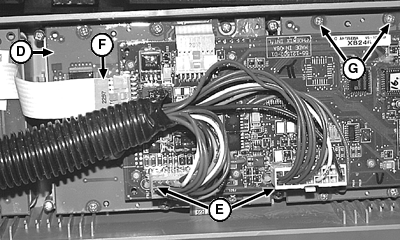

NOTA: Si la bombilla fundida se encuentra debajo de la tarjeta de circuitos (D), desconectar los dos conectores (E), retirar cuidadosamente los tres conectores de cable plano (F) y los ocho tornillos (G). Mover la tarjeta de circuitos para obtener acceso a las bombillas adicionales.

6. Quitar la bombilla fundida girándola en sentido contrahorario.

7. Instalar la bombilla.

8. Instalar el monitor de poste.

9. Instalar el conjunto de la pantalla GREENSTAR ™ si se había retirado.

10. Instalar el arnés de alambrado

A-Tornillos
B-Monitor de poste COMMANDTOUCH™
C-Bombilla
D-Tarjeta de circuitos
E-Conectores
F-Conectores de cable plano
G-Tornillos

COMMANDTOUCH es una marca registrada de Deere & Company
GREENSTAR es una marca registrada de Deere & Company.

HX,SERVES,X -63-22JUL99-1/1
