Retiro de la correa impulsora del compresor

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

NOTA: El compresor está ubicado en el frente del motor.

Aflojar el tensor (A) y desconectar la correa impulsora (B) de la rejilla giratoria.

A-Polea tensora
B-Correa impulsora de la rejilla giratoria

HX,STSACH,L -63-22JUL99-1/2

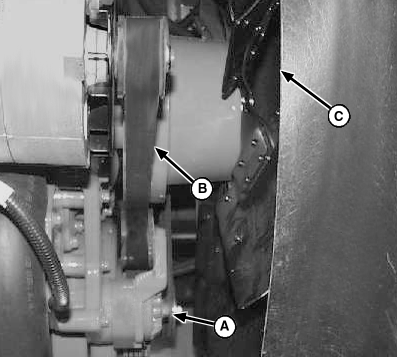

Aflojar la tensión de la correa impulsora usando una barra y un casquillo en el perno (A) del tensor.

Quitar la correa (B).

Pasar la correa sobre el ventilador (C) y quitarla.

A-Perno
B-Correa
C-Ventilador

HX,STSACH,L -63-22JUL99-2/2
