Funcionamiento del monitor
|
|
|
|
|
|

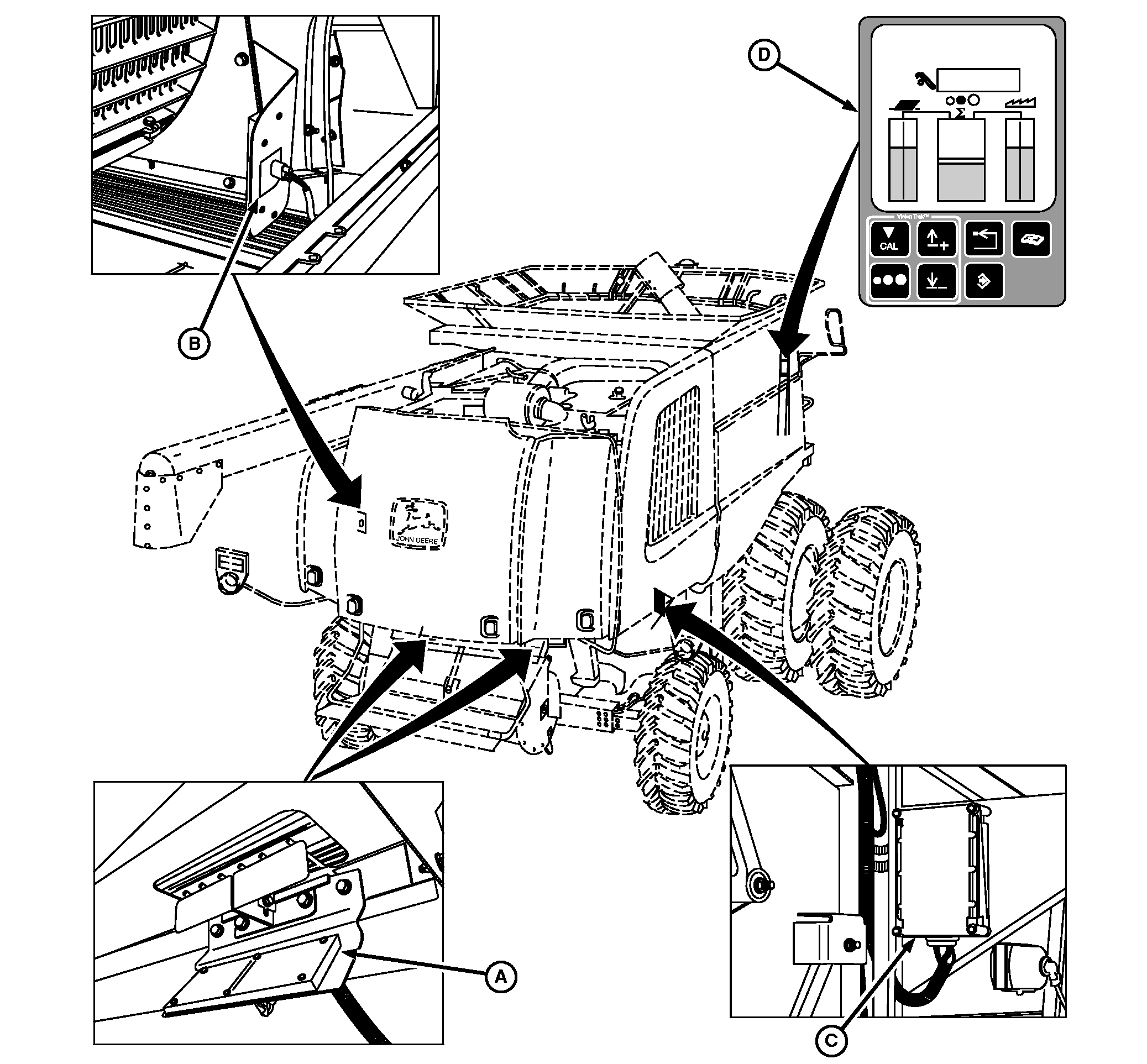

Los tres sensores detectan el impacto de los granos que caen de la zapata limpiadora (A) y del separador de púa sencilla (B) y transmiten estos impactos en la forma de impulsos eléctricos a la RCU (C). La RCU elimina o "filtra" estas señales para separarlas de las señales generadas por los impactos de tallos de paja o barcia. |
La pantalla VISIONTRAK ™ recibe mensajes de la RCU e indica la pérdida seleccionada (zapata limpiadora, separador de púa única o pérdida total) en la pantalla (D). |
|
VISIONTRAK es una marca registrada de Deere & Company | HX,STSCCCP,AK -63-22JUL99-1/2 |
|
El ajuste de tamaño de grano permite a la pantalla compensar los distintos impulsos producidos por los granos de tamaños diferentes. |
HX,STSCCCP,AK -63-22JUL99-2/2 |
