Funcionamiento del monitor de rendimiento VISIONTRAK™

El sistema funciona solamente cuando:

• el motor está en marcha
• El control de desconexión para transporte está en la posición de campo.
• La plataforma de corte está engranada.
• El separador está engranado.

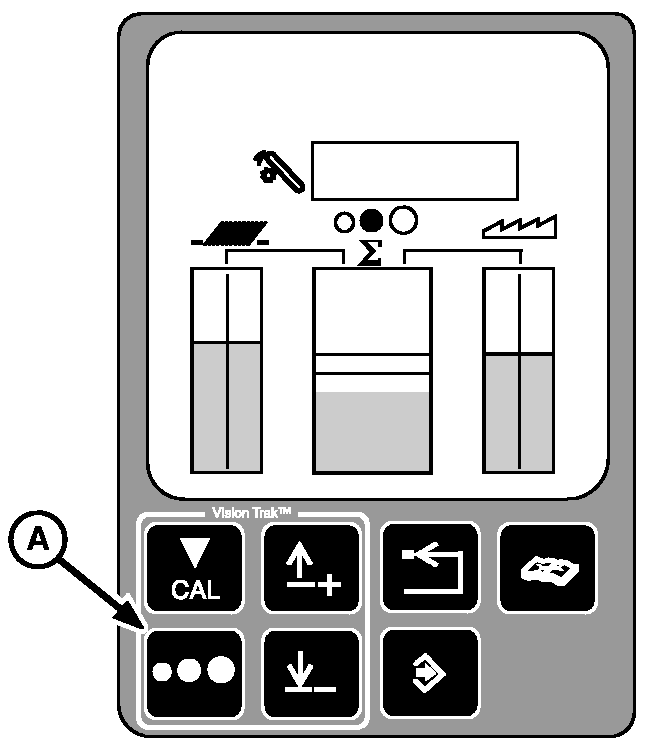

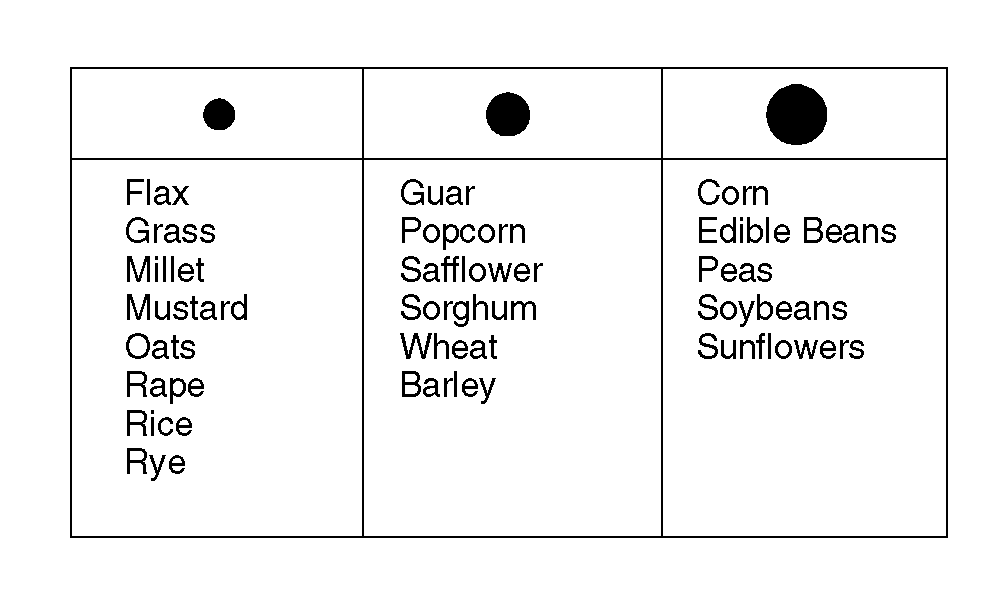

1. Presionar la tecla (A) para el tamaño de grano que más se aproxime.

2. Ajustar la cosechadora y la plataforma a un nivel de pérdida aceptable para la cosecha y las condiciones del campo. No tomar en cuenta la indicación del gráfico de barras central de la pantalla VisionTrak por el momento.

3. Hacer funcionar la cosechadora dentro del nivel de pérdidas aceptable.

4. Al presionar y soltar la tecla de calibración (B) la indicación de pérdida total se coloca en el centro de la zona de valores aceptables de la pantalla (C). El gráfico de barras muestra que la cosechadora está funcionando al nivel de total de pérdidas que el operador consideró aceptable en el paso 3.

El gráfico de barras central sirve como guía visual que el operador puede consultar periódicamente para comprobar si el total de pérdidas ha aumentado o disminuido. Se puede obtener una supervisión más detallada si se supervisan los niveles de pérdidas en la zapata y en el separador.

A-Control de tamaño de grano
B-Tecla de calibración
C-Indicación aceptable

VISIONTRAK es una marca registrada de Deere & Company

HX,STSCCCP,AM -63-22JUL99-1/2

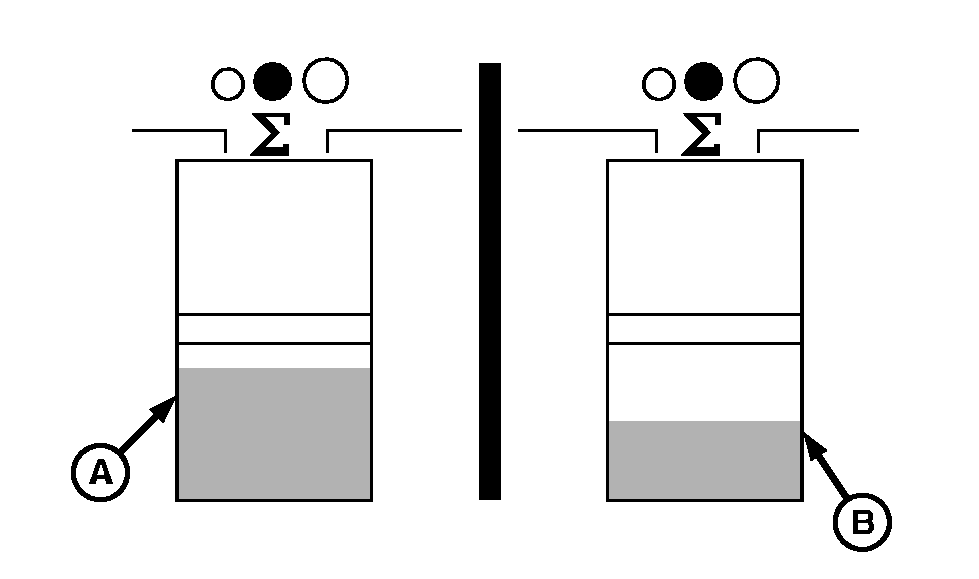

5. Si el gráfico de barras central se desplaza hacia abajo (A), la cosechadora no está funcionando al máximo de su rendimiento. La cosechadora está mal ajustada a un nivel de pérdidas aceptable que no es correcto, o se está moviendo a una velocidad de avance muy lenta. Ajustar la cosechadora y/o plataforma de corte según sea necesario o aumentar la velocidad de avance para mover el gráfico de barras al centro de la zona aceptable en la pantalla.

6. Si el gráfico de barras se desplaza hacia arriba (B), es posible que la cosechadora no esté ajustada para un nivel de pérdida aceptable o que esté avanzando demasiado rápidamente. Ajustar la cosechadora y/o plataforma de corte según sea necesario o reducir la velocidad de avance para mover el gráfico de barras al centro de la zona aceptable en la pantalla.

7. Efectuar una revisión ocasional de pérdidas si las condiciones de la cosecha cambian durante el día (humedad de la paja, condensación, etc.), para decidir si es necesario un reajuste.

NOTA: Cuando la cosechadora se topa con un "tapón" de material, el gráfico de barras central oscila hacia arriba (entre 15 y 20 segundos) y después retorna a la indicación anterior. No tomar en cuenta estas indicaciones.

A-Descendente
B-Ascendente

HX,STSCCCP,AM -63-22JUL99-2/2
