Posición de placas ajustables de plataforma (opcional en plataformas de corte para maíz de la serie 90)

NOTA: Para calibrar las placas de plataforma ajustables, ver "PROCEDIMIENTOS DE CALIBRACION".

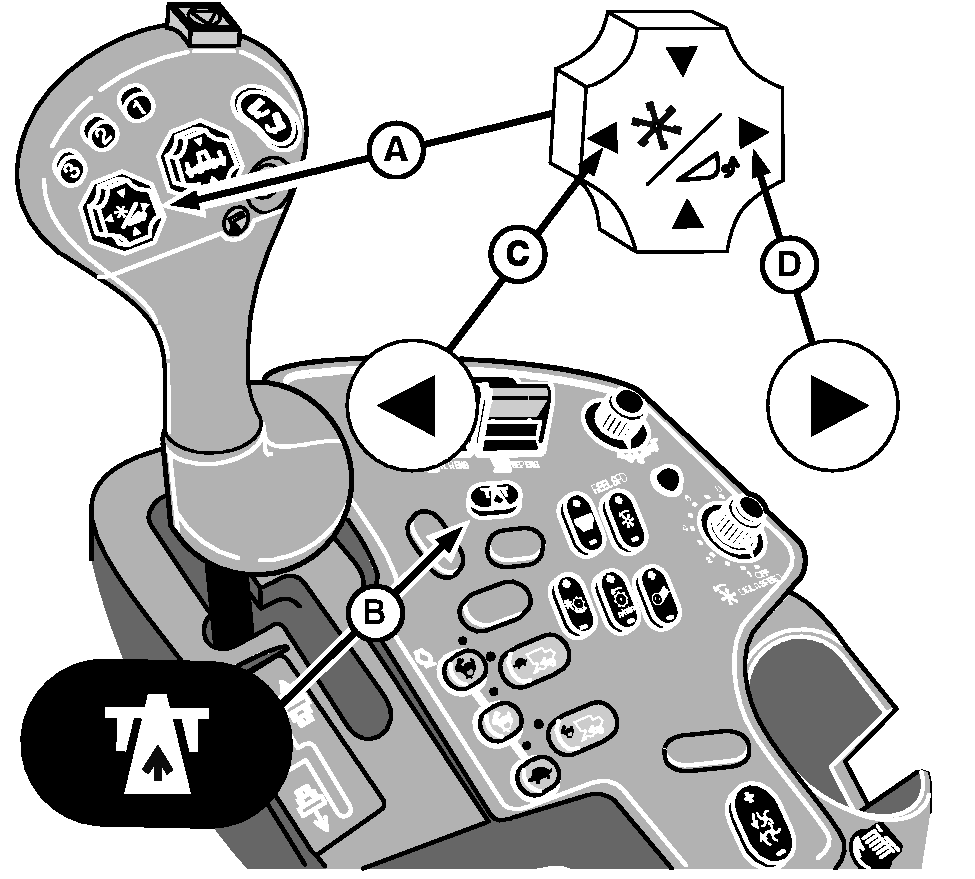

El control de desplazamiento longitudinal (A) del molinete en la palanca multifuncional permite al operador abrir y cerrar las placas ajustables en las plataformas para maíz serie 90.

Las placas de plataforma pueden desplazarse únicamente si:

• el motor está en marcha
• el control (B) de desconexión para transporte está en la posición de campo

Si se pulsa el control de desplazamiento hacia adelante (C) del molinete se abren las placas de plataforma y si se pulsa el control de desplazamiento hacia atrás (D) se cierran las placas.

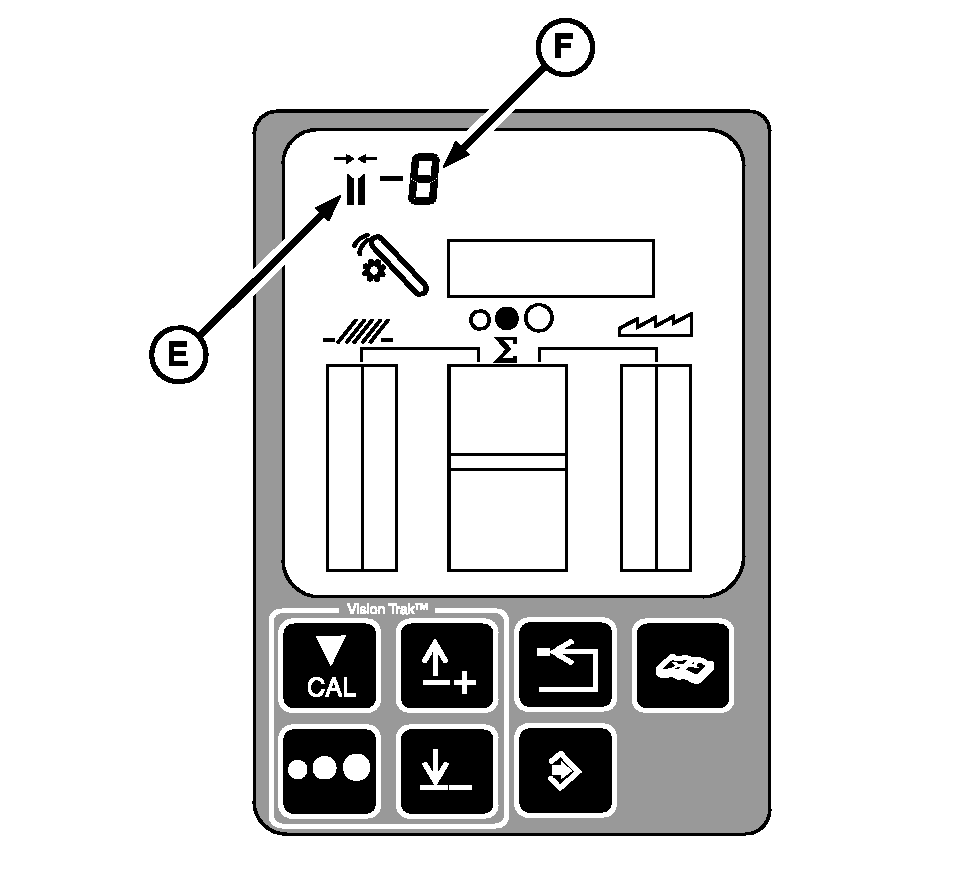

El icono (E) de posición de la placa de plataforma y la abertura (F) de la placa (un valor numérico entre 0 y 9) se visualizan en el lado superior izquierdo de la pantalla. Se visualiza cero con las placas de plataforma en la posición de apertura mínima y se visualiza 9 con las placas abiertas al máximo.

A-Control de desplazamiento longitudinal del molinete
B-Control de desconexión para transporte en carretera
C-Control de avance de molinete
D-Control de desplazamiento hacia atrás del molinete
E-Icono de posición de placa de plataforma
F-Abertura de placa de plataforma
