Ajuste del varillaje de la palanca multifuncionalSi la cosechadora "avanza lentamente" con la palanca multifuncional en punto muerto, ajustar de la siguiente manera:

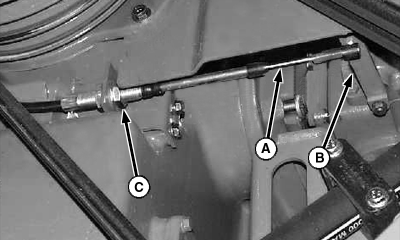

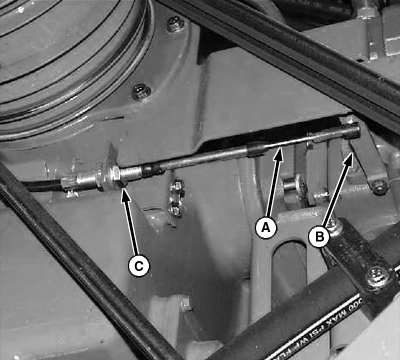

No ajustar ni instalar el cable de control con el motor en funcionamiento; la máquina podría moverse. Apagar el motor, aplicar el freno de estacionamiento y sacar la llave. Poner la palanca multifuncional en punto muerto. Quitar la rótula (A) del brazo de la bomba (B) (asegurarse que el brazo esté en punto muerto [en el tope con tensión de resorte]). Enroscar o desenroscar la rótula en la varilla hasta que su espárrago pase libremente por el agujero del brazo. No quitar el brazo del punto muerto. Usar el agujero exterior para la bomba de 75 cc/rev. Usar el agujero interior para la bomba de 105 cc/rev. Si el ajuste de la rótula (extremo con rosca fina) no es adecuado, se puede ajustarla más (en el extremo con rosca ordinaria) usando las contratuercas (C) del tabique del cable. Asegurarse que quede suficiente rosca en la rótula y que toda la tornillería esté apretada. Si el movimiento lento persiste, consultar al concesionario John Deere.
|
|
ATENCION:
El cable de control está diseñado y armado de modo que no puede ser reparado. No intentar modificar ni reparar el cable; reemplazarlo si está dañado.
HX,STSDRA,R -63-22JUL99-1/1 |
