Ajuste de puente traseroEste eje es ajustable para permitir que los neumáticos traseros sigan a los neumáticos motrices.

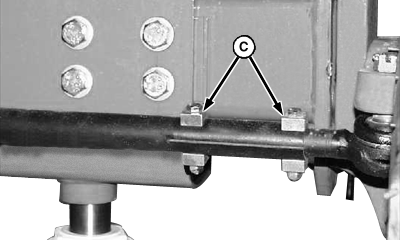

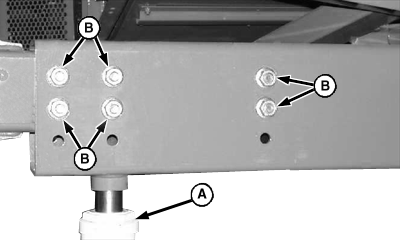

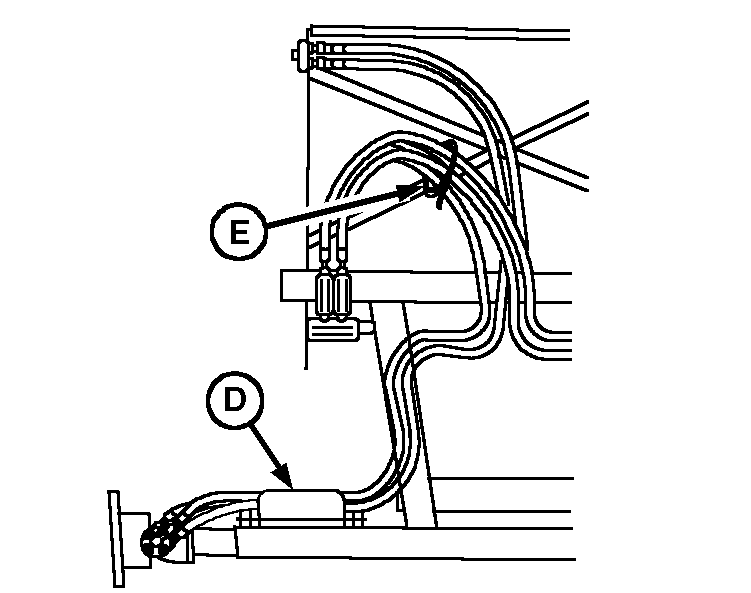

Levantar un extremo del puente (A) con un gato. Quitar los pernos (B) y los pernos (C) de la barra de acoplamiento. Si la cosechadora tiene tracción en las 4 ruedas, aflojar la abrazadera (D) y la tira de amarre (E) de la manguera. Tirar un largo suficiente de la manguera por la abrazadera para poder volver a colocar el eje. Apretar la abrazadera y la banda de amarre después de mover el eje. Para evitar la falla de la manguera, verificar que su largo sea suficiente para permitir el viraje máximo de las ruedas y la oscilación del puente. Consultar las tablas en las páginas siguientes y colocar el puente al ancho adecuado. La barra de acoplamiento se desplazará hacia adentro o afuera la misma cantidad de agujeros y quedará correctamente alineada. Podría ser necesario usar un punzón para alinear los agujeros del puente y para insertar los pernos (B). Apretar los pernos (B y C) conforme a la especificación. Valor especificado
Repetir los pasos en el otro lado. Apretar de nuevo el primer lado conforme a la especificación, y después el segundo. IMPORTANTE: Es importante seguir esta secuencia de apriete debido al "relajamiento" de tensión que experimentan los pernos. |
|
ATENCION:
Al cambiar el ancho del eje, se debe levantar y bloquear el chasis trasero de la cosechadora de forma adecuada.
