IMPORTANTE: Retirar el tapón de tubería e instalar la grasera. Bombear 40 45 disparos de grasa en la grasera. NO SOBRELUBRICAR. Retirar la grasera y volver a instalar el tapón de tubería.

Poleas impulsoras variables del separador de púa sencilla. Cerrar poleas (alta velocidad) antes de

HX,STSLM,R -63-22JUL99-1/12

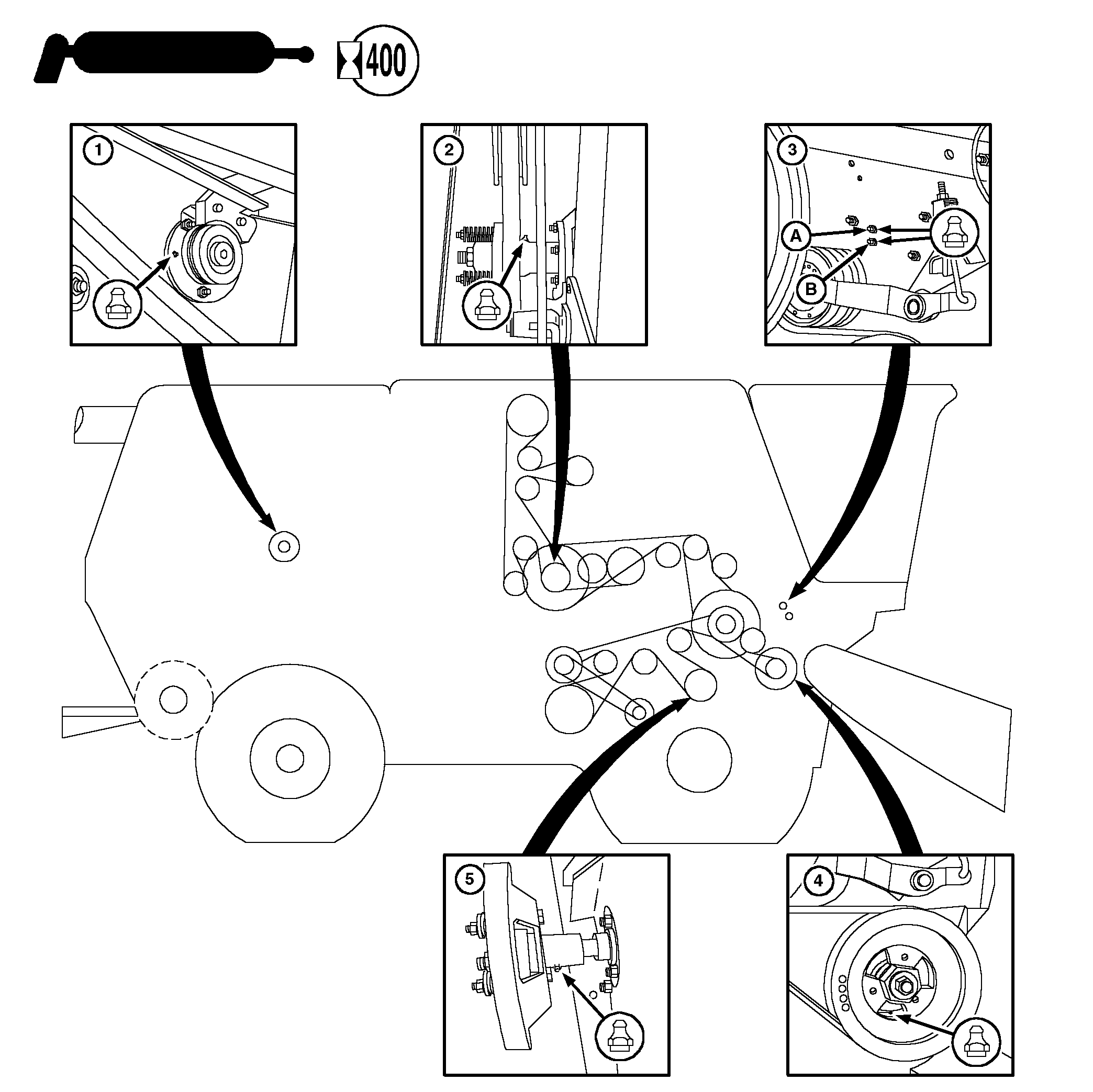

1. Cojinete de la caja de engranajes inferior del sinfín descargador. Lubricar una grasera.

2. Caja de engranajes superior del sinfín descargador. Lubricar una grasera.

3. Cojinete de polea impulsora de bomba de mando de plataforma/molinete. Lubricar una grasera.

4. Cojinete del acelerador de alimentador. Lubricar una grasera.

HX,STSLM,R -63-22JUL99-2/12

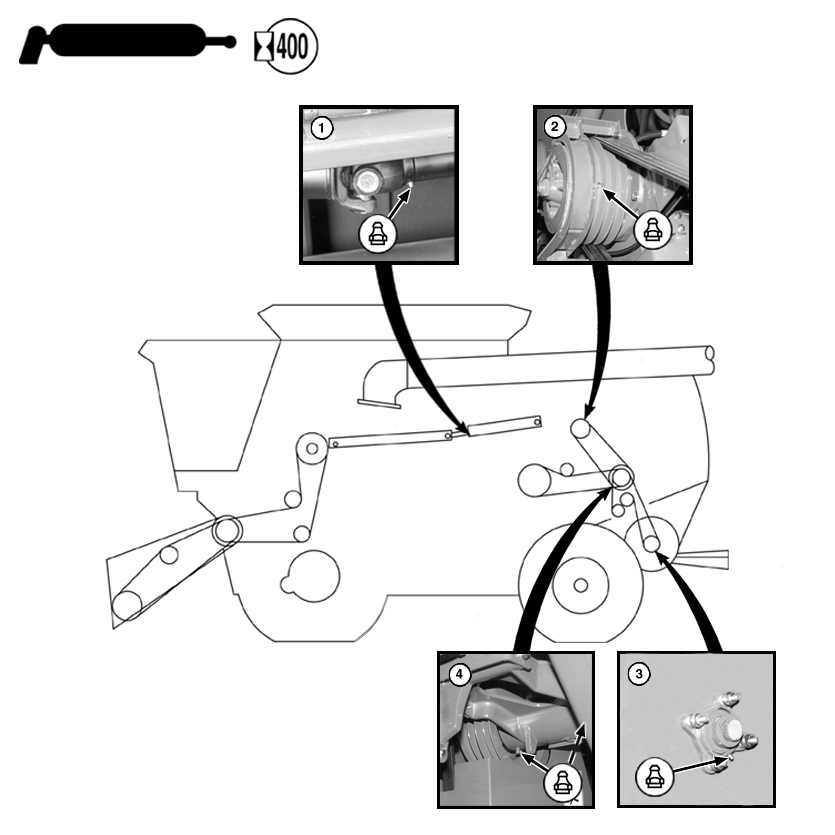

1. Estría deslizante de eje impulsor de junta universal de contraeje del separador. Girar para lograr acceso a la grasera.

2. Cojinete de eje impulsor de picador/descargador. Girar la polea para lograr acceso a la grasera en la parte inferior de su ranura.

3. Cojinetes del rotor del picador. Lubricar una grasera (ambos lados)

4. Cojinetes de picador y contraeje de batidor de descarga. Lubricar dos graseras

HX,STSLM,R -63-22JUL99-3/12

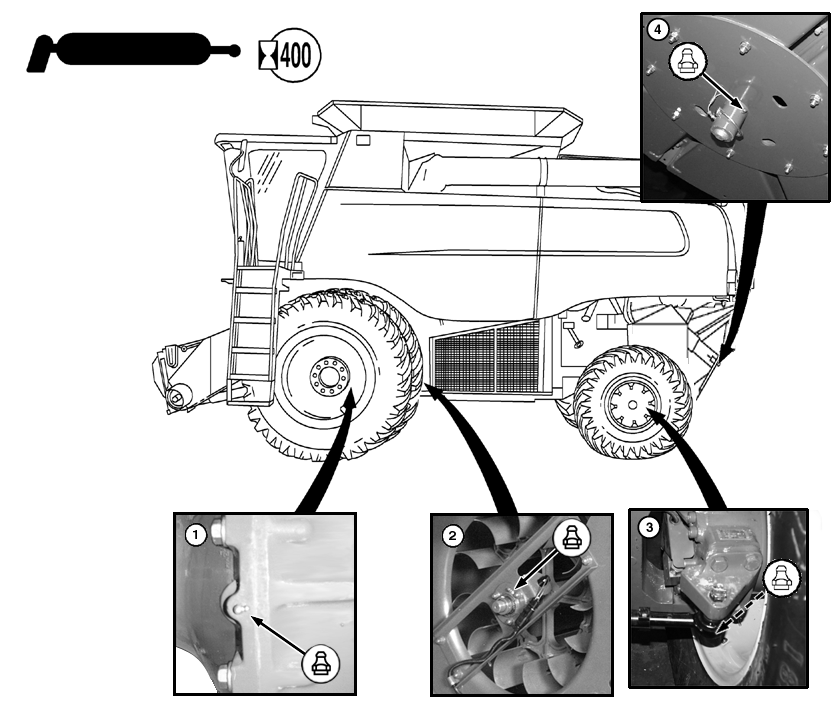

1. Cojinetes externos de los mandos finales. Lubricar una grasera (ambos lados) Engrasar cada 10 horas cuando se trabaja en fango y agua.

2. Cojinetes de eje del ventilador limpiador (ambos lados). Lubricar una grasera.

3. Eje trasero (ambos lados). Lubricar una grasera en la rótula del extremo de varilla de servodirección.

4. Disco del esparcidor (ambos lados). Lubricar una grasera para evitar corrosión en cubos y ejes.

HX,STSLM,R -63-22JUL99-4/12

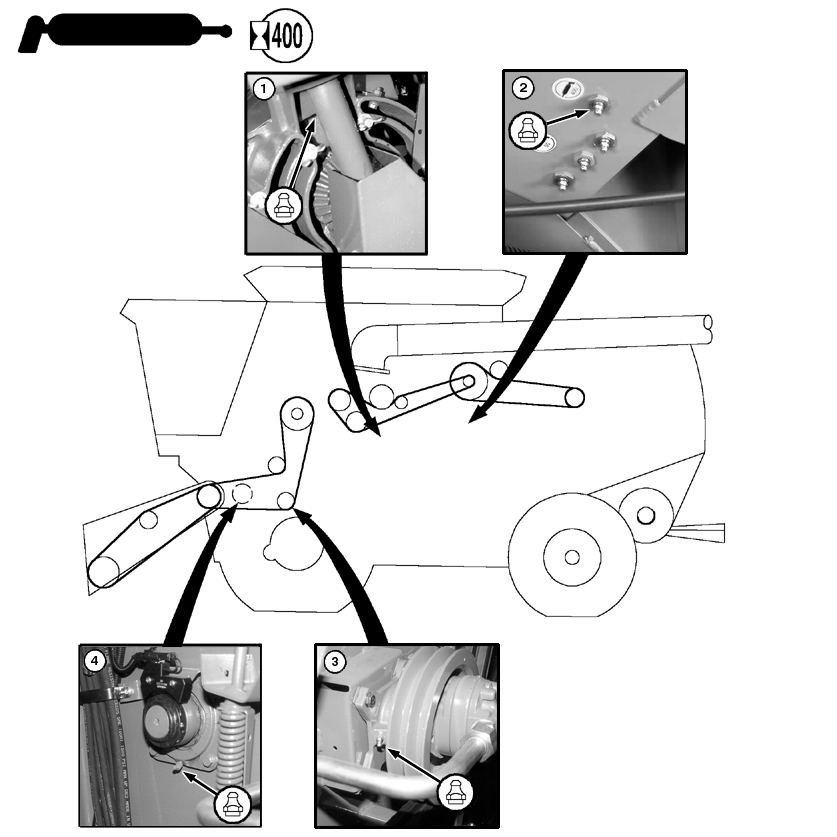

1. Cojinete del batidor de descarga (ambos lados). Lubricar una grasera.

2. Embrague de seguridad del impulsor de granzas. Girar el conjunto de poleas para lograr acceso a la grasera. No sobrelubricar.

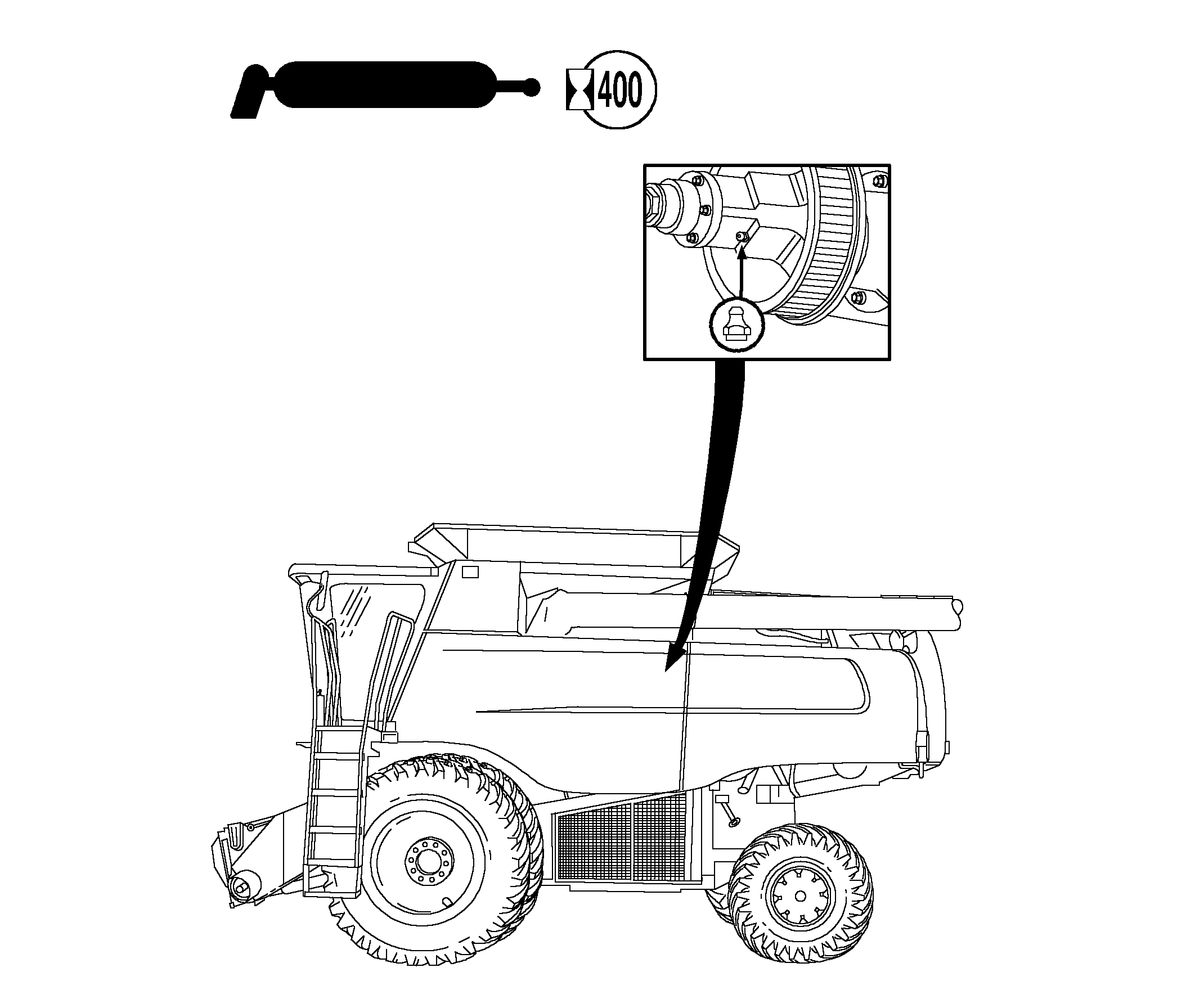

3. Banco de lubricación derecho. Lubricar el cojinete (A) del contraeje principal y el cojinete (B) de separador de STS.

4. Cojinete del acelerador de alimentador. Girar las poleas para lograr acceso a la grasera.

HX,STSLM,R -63-22JUL99-5/12

5. Embrague de seguridad del mando del sinfín transportador. Girar el conjunto de poleas para lograr acceso a la grasera. NO SOBRELUBRICAR.

HX,STSLM,R -63-22JUL99-6/12

HX,STSLM,R -63-22JUL99-7/12

IMPORTANTE: Inspeccionar el cinturón de seguridad y la tornillería de montaje de la máquina al menos una vez al año. Si el sistema del cinturón de seguridad, incluyendo la tornillería de montaje, la hebilla, el cinturón y el retractor, presenta desgaste extremo o inusitado, decoloración o abrasión, todo el conjunto del cinturón de seguridad debería cambiarse inmediatamente. Por razones de seguridad, cambiar el sistema del cinturón de seguridad por repuestos homologados para la máquina.

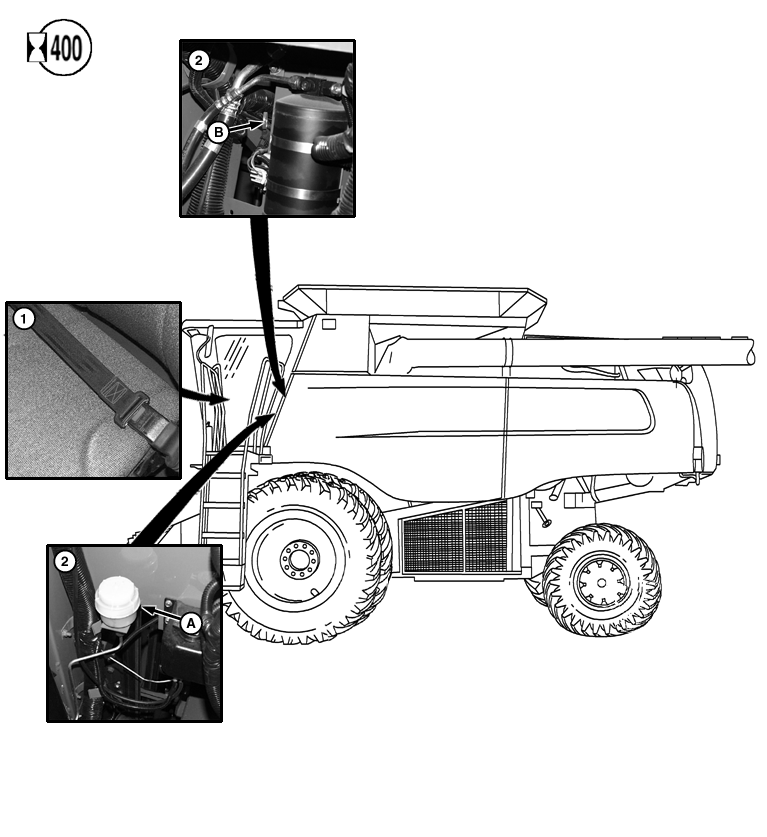

1. Cinturón de seguridad Inspección.

2. Depósito de fluido de frenos Mirar a través de la tapa (A). Agregar fluido de frenos hasta llevar el nivel a 6 mm (1/4 in.) de la parte superior. No contaminar el fluido de frenos con suciedad.

3. Nivel de aceite de la caja de engranajes de contraeje principal. Revisar el nivel de aceite con la varilla de medición (A). Agregar aceite según se requiera.

HX,STSLM,R -63-22JUL99-8/12

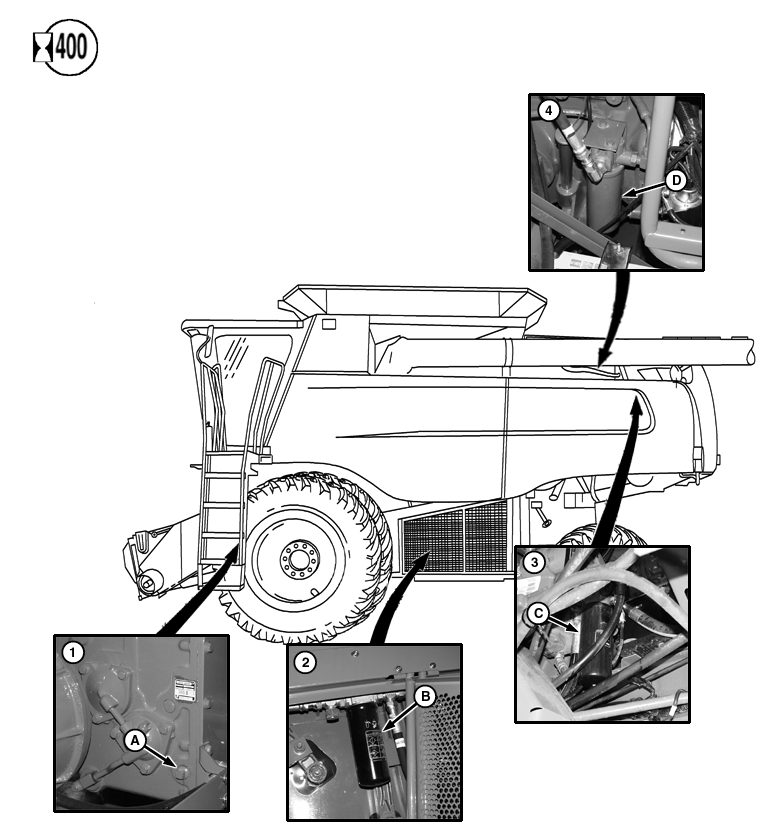

A-Tapón

B-Filtro de carga hidrostática

C-Filtro hidráulico/hidrostático

D-Filtro de la caja de engranajes de la TDF del motor

1. Transmisión. Retirar el tapón (A) y revisar el nivel. Agregar aceite según se requiera para que el nivel esté a 12 mm (1/2 in.) del fondo del agujero.

NOTA: No es necesario vaciar el sistema para instalar los filtros.

2. Filtro de carga hidrostática (B). Retirar el filtro, cubrir el sello nuevo con aceite e instalar el filtro nuevo. Apretarlo a mano y luego apretarlo 1/2 vuelta adicional.

HX,STSLM,R -63-22JUL99-9/12

3. Filtro (C) hidráulico principal. Retirar el filtro, cubrir el sello nuevo con aceite e instalar el filtro nuevo. Apretarlo a mano y luego apretarlo 1/2 vuelta adicional.

4. Filtro (D) de la caja de engranajes de la TDF del motor. Retirar el filtro, cubrir el sello nuevo con aceite e instalar el filtro nuevo. Apretarlo a mano y luego apretarlo 1/2 vuelta adicional.

HX,STSLM,R -63-22JUL99-10/12

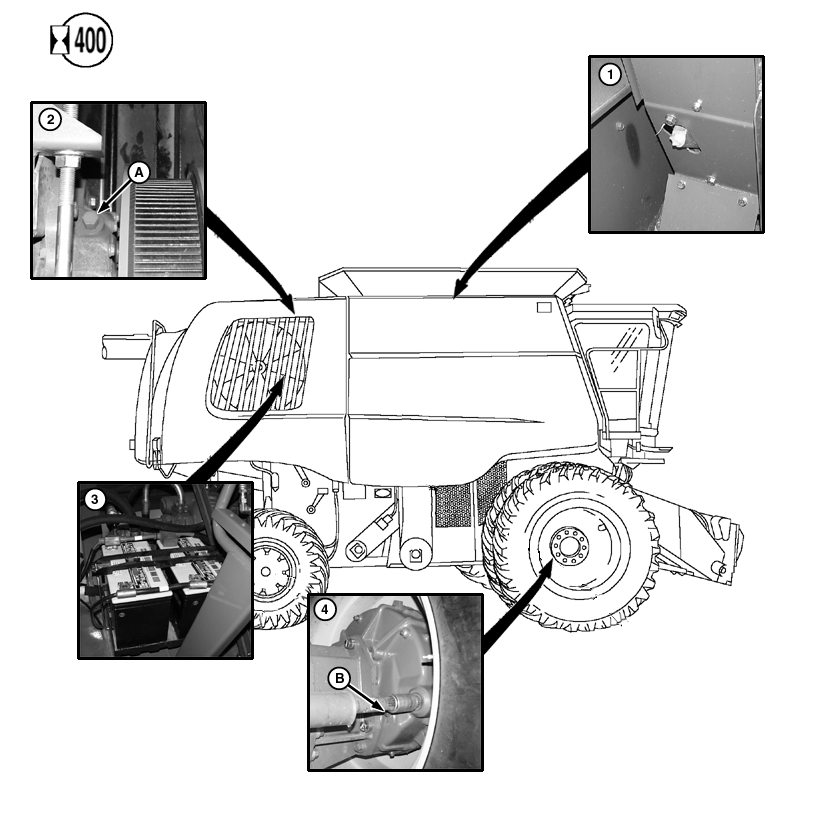

1. Caja de engranajes del sinfín cargador. Revisar la varilla de medición y agregar aceite según se requiera.

2. Mando de dos velocidades del STS. Sacar la varilla de medición (A) y revisar el nivel de aceite. El nivel de aceite debe estar entre las ranuras de la varilla de medición. Agregar aceite según se requiera.

3. Baterías. Limpiar la parte superior de las baterías y revisar el nivel de electrólito en cada célula. De ser necesario, llenar con agua destilada hasta el fondo del cuello de llenado.

Limpiar y apretar las conexiones según se requiera.

HX,STSLM,R -63-22JUL99-11/12

Limpiar las baterías con un trapo húmedo. Botar el trapo después de usarlo.

4. Mandos finales. Retirar el tapón (B) y revisar el nivel (ambos lados) El aceite debe estar a 12 mm

HX,STSLM,R -63-22JUL99-12/12
