Uso de la batería de refuerzo

ATENCION: El gas emitido por las baterías es explosivo. Mantener las chispas y las llamas alejadas de las baterías. Hacer la última conexión y la primera desconexión en un punto alejado de las baterías de refuerzo.

IMPORTANTE: Asegurarse que la polaridad sea la correcta antes de hacer las conexiones. Si se invierte la polaridad se dañará el sistema eléctrico y se puede causar la explosión de una batería.

1. Conectar un cable (rojo) al borne (A) positivo de la batería de la cosechadora y al borne positivo de la batería de refuerzo.

2. Fijar un segundo cable (negro) al borne negativo de la batería de refuerzo. Fijar el otro extremo de la conexión de puesta a tierra al chasis de la cosechadora.

3. Para desconectar, desconectar primero el cable de puesta a tierra.

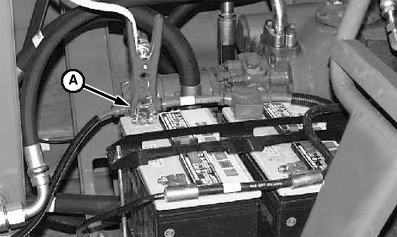

A-Borne positivo de la batería
