Feed Accelerator Speed (Optional High Speed High Capacity)-Changing To Low Speed

NOTE: When changing separator speeds make sure to cycle power "ON" and "OFF". The combine will now recognize the new speed range.

To change the feed accelerator speed to the low speed position:

  • Remove belt tension by pushing lever (A) up and out from notch in bracket (B).
  • Remove belt (C) from lower sheave and let belt hang freely from upper sheave.

    NOTE: Belt may need to be twisted to fit between upper sheave and side sheet.

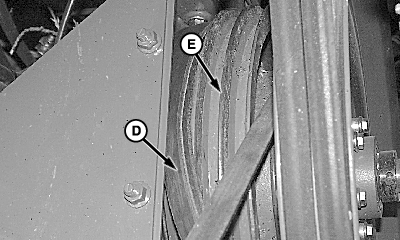

  • Remove belt (D) from upper sheave (E) and move to inside sheave for low speed.
  • Install belt (C) on inner sheave groove on lower sheave.
  • Push lever up and into notch in bracket to reset belt tension.


A-Lever
B-Notch in Bracket
C-Belt
D-Belt
E-Upper Sheave

H74782
H75088
H75076

OUO6075,0002957 -19-31MAR03-1/1
