Transporte de la plataforma para maíz en un remolque

OUO6091,0001602 -63-11MAR03-1/8

ATENCION: Seguir los reglamentos de la localidad referentes al ancho, las luces y rótulos que debe tener el equipo.

IMPORTANTE: Siempre que sea posible, evitar transportar la cosechadora con la plataforma de corte para maíz instalada. En lugar de ello, transportar la plataforma de corte para maíz en un camión o remolque para plataformas de corte.

Seguir las recomendaciones del fabricante del remolque para plataformas de corte respecto de los procedimientos de seguridad para el transporte. Si no hay tales instrucciones, seguir estas directivas:

• No transportar a velocidades superiores a 32 km/h (20 mph) en remolques sin frenos y a 40 km/h (25 mph) en remolques con frenos.

• Instalar siempre una cadena de seguridad para remolque del tamaño apropiado.

• Asegurarse siempre que haya instalado un emblema de vehículo de movimiento lento en la parte trasera del remolque o la plataforma de corte.

• Asegurarse siempre que la parte trasera del remolque esté equipada con reflectores rojos, dos luces de cola rojas y señalizadores de viraje.

Consultar el manual del operador de la cosechadora para los procedimientos de transporte de la cosechadora.

IMPORTANTE: Si tiene los sensores de suelo del sistema ACTIVE HEADER CONTROL (AHC) ™ , los sensores deben colocarse en la posición de almacenamiento para evitar dañarlos al plegar las puntas (ver los procedimientos en la página siguiente).

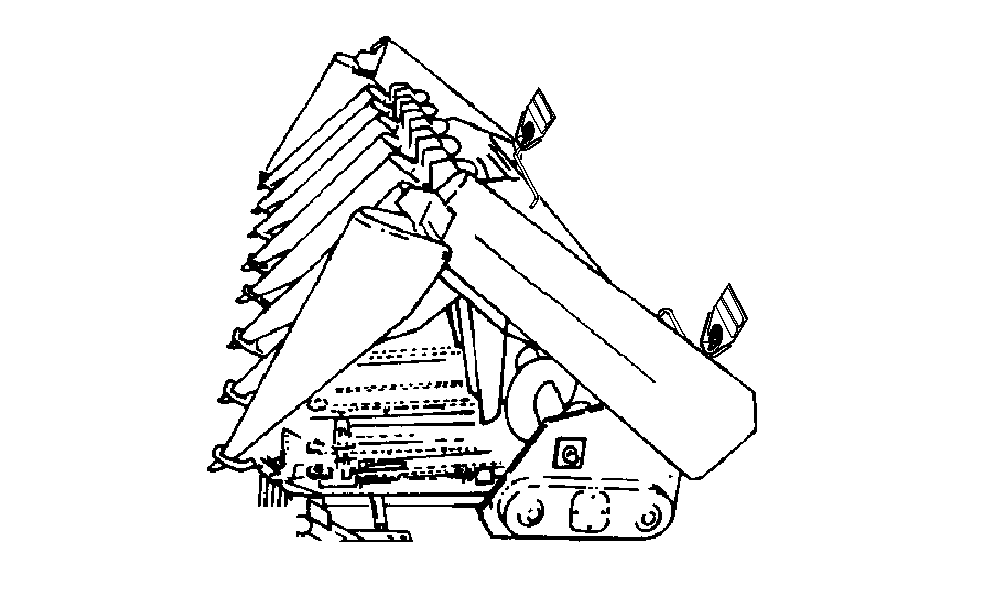

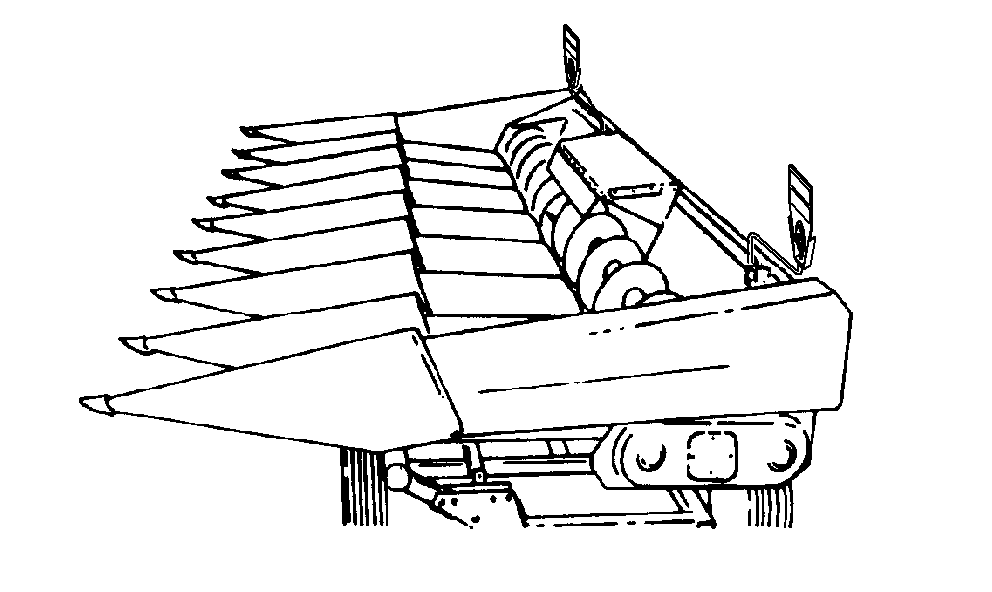

Para reducir el ancho de transporte, se deben plegar las puntas y los escudos recogedores hacia arriba (ver la ilustración de puntas plegadas para el transporte).

ACTIVE HEADER CONTROL es una marca registrada de Deere & Company

OUO6091,0001602 -63-11MAR03-2/8

(Escudos recogedores centrales) Levantar la punta y sacar los pasadores de traba rápida (A).

(Escudos recogedores centrales) Sacar el pasador de resorte y el pasador perforado (B).

A-Pasador de traba rápida
B-Pasador perforado

OUO6091,0001602 -63-11MAR03-3/8

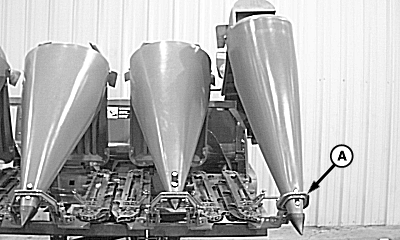

(Escudos recogedores centrales) Presionar la punta hacia abajo y girar la punta y el escudo recogedor hacia arriba e insertar la punta en el soporte (A) e insertar el pasador perforado a través de su soporte y de la argolla para transporte (B). Fijar el pasador perforado con el pasador de bloqueo con resorte.

A-Soporte
B-Argolla para transporte

OUO6091,0001602 -63-11MAR03-4/8

IMPORTANTE: Si tiene los sensores de suelo de sistema ACTIVE HEADER CONTROL (AHC), los sensores deben colocarse en la posición de almacenamiento para evitar daños al plegar las puntas.

NOTA: Si la plataforma de corte no está equipada con sensores de suelo AHC, seguir con el paso siguiente.

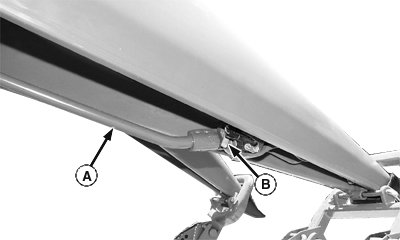

(Almacenamiento de sensores de suelo del ACTIVE HEADER CONTROL) Girar el brazo del sensor (A) y levantarlo a su posición de almacenamiento y sujetarlo con el pasador de bloqueo para almacenamiento (B).

A-Brazo de sensor
B-Pasador de bloqueo de almacenamiento

OUO6091,0001602 -63-11MAR03-5/8

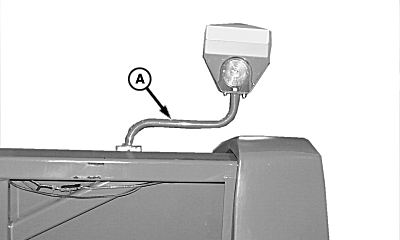

(Hojas recogedoras exteriores) Girar las luces de advertencia (A) hacia atrás.

A-Luz de advertencia

OUO6091,0001602 -63-11MAR03-6/8

(Hojas recogedoras exteriores) Levantar la punta y sacar el pasador de traba rápida (A).

(Hojas recogedoras exteriores) Sacar el pasador de resorte y el pasador perforado (B).

A-Pasador de traba rápida
B-Pasador perforado

OUO6091,0001602 -63-11MAR03-7/8

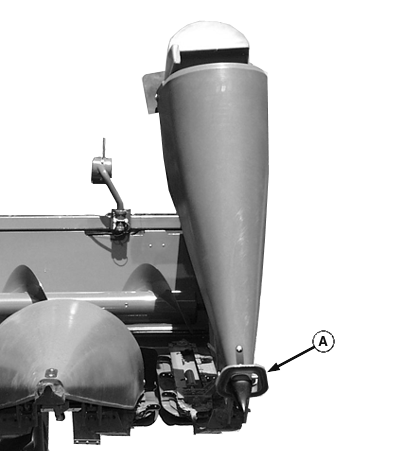

(Hojas recogedoras exteriores) Hacer girar la punta y el escudo recogedor hacia arriba e insertar la punta a través del soporte (A). Insertar el pasador perforado a través de su soporte y del lazo de transporte. Fijar el pasador perforado con el pasador de resorte.

A-Soporte

OUO6091,0001602 -63-11MAR03-8/8
