Chaff Spreader Drive Belt-Adjusting

causym CAUTION: Shut OFF engine, set parking brake and remove key.

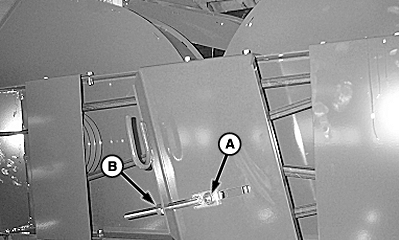

Loosen idler nut (A) and tighten nuts (B) until chaff spreader belt (C) is set to specification.

Specification

Chaff Spreader Belt -Deflection 20 mm (13/16 in.)
Belt -Force 40 N 9 lb-force


A-Idler Nut
B-Nuts

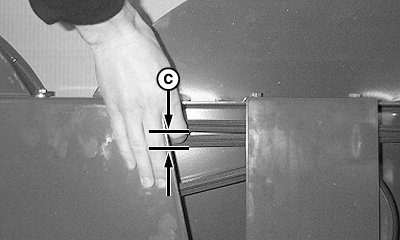

C-Belt Deflection

H83845
H84875

OUO6075,000409A -19-09NOV05-1/1
