Feeder House Conveyor Chain Links-Removing

NOTE: When replacing chain links always check sprockets for wear.

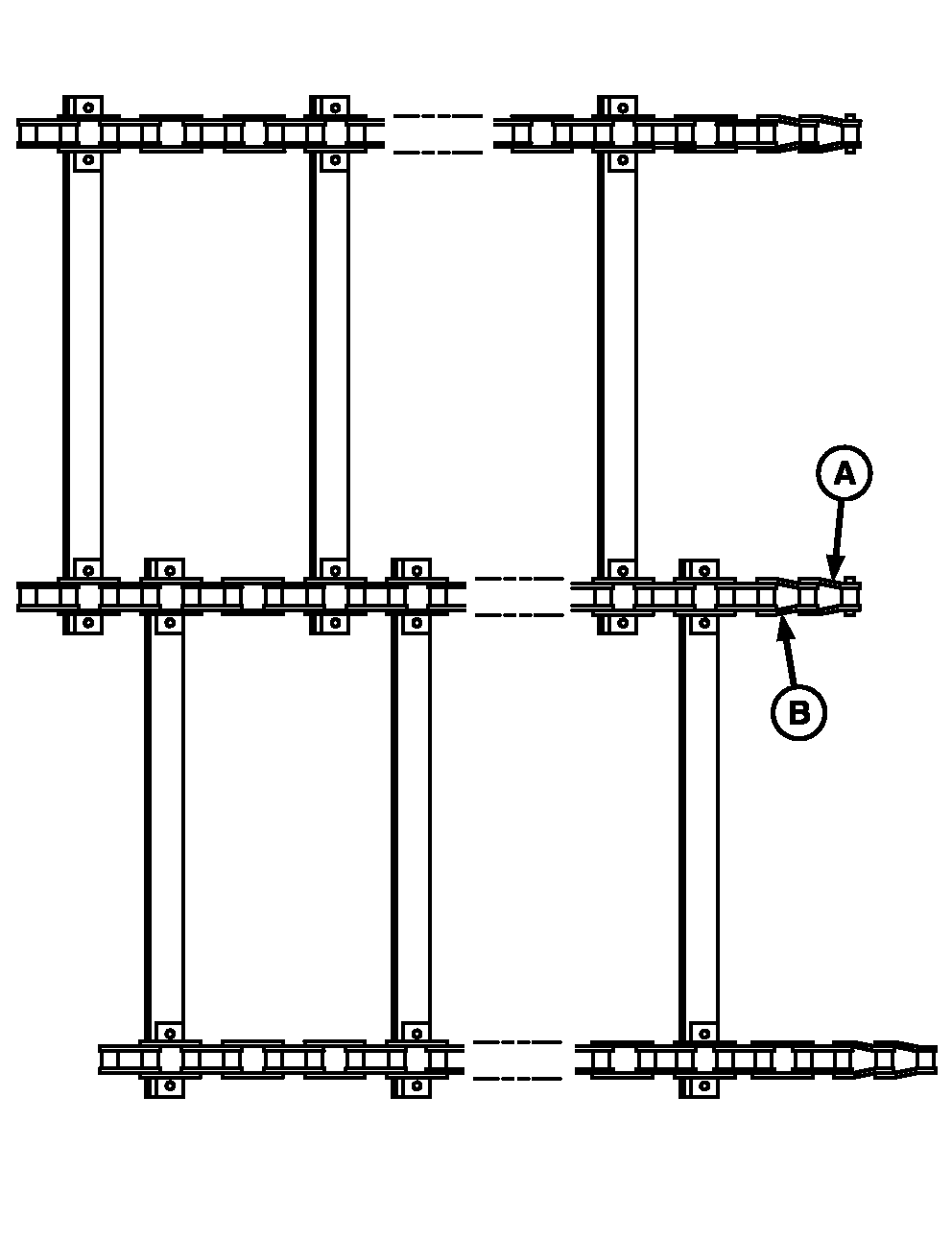

Remove offset links (A) for initial chain adjustment.

Remove offset links (B) for second adjustment. When adjustment is used up from second adjustment, chain is worn out and should be replaced.

Specification

"T" Slat M8 Hardware -Torque 30 N·m (22 lb-ft)
"U" Slat M10 Hardware -Torque 73 N·m (54 lb-ft)
Chain Link M8 Cap Nuts -Torque 25 N·m (18 lb-ft)


A-Offset Link
B-Offset Link

H70736

OUO6075,000046A -19-28JUL06-1/1
