Unloading Auger Drive Belt-Replacement

causym CAUTION: Shut OFF engine, set parking brake and remove key.

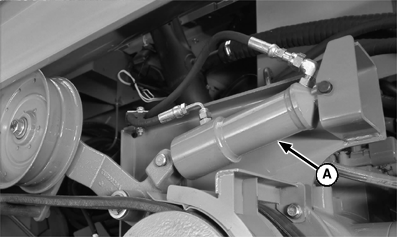

Be certain drive is disengaged and hydraulic cylinder (A) is retracted.

Loosen tensioner (B) on unloading auger drive chain.

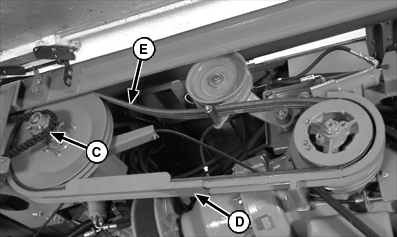

Remove chain from driver sprocket (C) on countershaft.

Remove cap screws retaining belt trap (D).

Remove belt trap and old belt (E).

Install new belt and replace belt trap.

Install drive chain and adjust idler until washer aligns with end of gauge.


A-Hydraulic Cylinder
B-Tensioner
C-Sprocket
D-Belt Trap
E-Belt

H54696
H54697

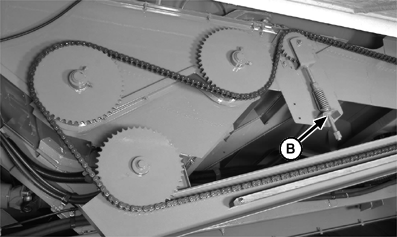

Standard Grain Tank Drive Chain Tensioner

H75344

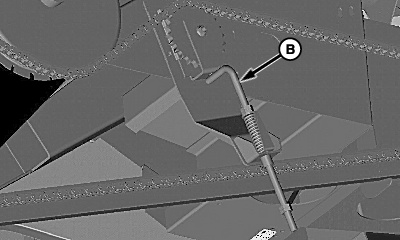

High Unload Rate Grain Tank Drive Chain Tensioner

H54698

OUO6075,0003833 -19-27MAY04-1/1
