Spare Knife Storage

1. Raise rear side shield on left-hand side of draper.

2. Loosen cap screw and nut (A).

3. Move bracket (B) to gain access to spare knife at location (C).

NOTE: Once replaced, knife can be stored at location (C).

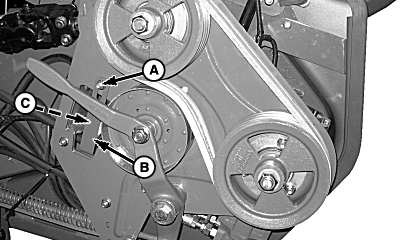

A-Cap Screw and Nut
B-Bracket
C-Spare Knife

H90679

Left Side Shown

NS43404,00005F6 -19-02JUN08-1/1
